Raccordement d’un écran externe
En raccordant la borne OUTPUT A ou OUTPUT B à la borne d’entrée vidéo d’un dispositif d’affichage tel qu’un moniteur, etc., vous pouvez envoyer l’entrée vidéo du projecteur au dispositif d’affichage.
Raccordement au dispositif d’affichage doté d’une borne d’entrée RGB
Raccordez la borne OUTPUT A à une borne d’entrée RGB du dispositif d’affichage.
A : câble mini-D-sub 15 broches (non fourni)
Note
- Cette borne reproduit les images projetées. Les images sont reproduites lorsqu’un signal d’ordinateur ou un signal vidéo est reçu par la borne d’entrée RGB/Y PB PR (Entrée A).

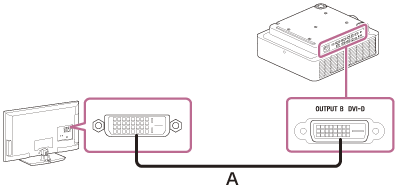

Raccordement au dispositif d’affichage doté d’une borne d’entrée DVI-D
Raccordez la borne OUTPUT B à une borne d’entrée DVI-D du dispositif d’affichage.
A : câble DVI-D (non fourni)
Note
- Cette borne reproduit les images projetées. Les images sont reproduites lorsqu’un signal d’ordinateur est reçu par la borne d’entrée DVI-D (Entrée B). Toutefois, si le signal reçu par l’Entrée B est protégé par HDCP, le signal n’est pas envoyé à l’Entrée B.
