Pièces et commandes (bornes de raccordement)

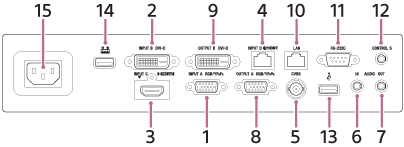

Illustration des bornes de raccordement du projecteur

  1. Entrée A (INPUT A)
    Vidéo : borne d’entrée RGB/Y PB PR (RGB/Y PB PR)
  2. Entrée B (INPUT B)
    Vidéo : borne d’entrée DVI-D (DVI-D)
  3. Entrée C (INPUT C)
    Vidéo : borne d’entrée HDMI (HDMI)
    Audio : borne d’entrée HDMI (HDMI)
  4. Entrée D (INPUT D)
    Borne HDBaseT (HDBT)
  5. Vidéo (VIDEO IN)
    Vidéo : borne d’entrée vidéo
  6. Audio (AUDIO IN)
    Audio : borne d’entrée audio
  7. Audio (AUDIO OUT)
    Audio : borne de sortie audio
  8. Sortie A (OUTPUT A)
    Vidéo : borne de sortie RGB/Y PB PR (RGB/Y PB PR)
  9. Sortie B (OUTPUT B)
    Vidéo : borne de sortie DVI-D (DVI-D)
  10. Borne LAN
  11. Borne RS-232C (RS-232C)
    Borne de contrôle conforme à la norme RS-232C. Procédez au raccordement à la borne d’ordinateur RS-232C avec un câble RS-232C (croisé).
  12. Borne d’entrée CONTROL S (source d’alimentation CC) (CONTROL S)
    Utilisez un câble de raccordement (mini-fiche stéréo (non fourni)) pour le raccordement à la borne de sortie CONTROL S de la télécommande fournie si vous l’utilisez comme télécommande câblée.
  13. Borne USB (type A) ( )
    Borne destinée à la mise à jour du logiciel et à la copie/au téléchargement des réglages
  14. Borne USB (type A)
    Borne dédiée à l’alimentation électrique. Une alimentation USB allant jusqu’à 5 V/2 A est disponible.
  15. Prise AC IN ( )
    Branchez-y le cordon d’alimentation secteur fourni.

Note

  • Les bornes d’entrée audio du projecteur sont destinées à la sortie vers un équipement externe. Raccordez un équipement audio externe pour émettre du son.
  • Les entrées audio de l’Entrée A, l’Entrée B et la Vidéo sont partagées.
  • Les bornes de sortie reproduisent les images projetées ou le son. Quant aux images, le signal reçu par l’Entrée A est envoyé par la Sortie A, et le signal reçu par l’Entrée B est envoyé par la Sortie B. Toutefois, si le signal reçu par l’Entrée B est protégé par HDCP, le signal n’est pas envoyé par la Sortie B.
    Quant au son, lorsque l’Entrée A, l’Entrée B ou la Vidéo est sélectionnée, le signal audio reçu par la borne d’entrée audio est envoyé ; lorsque l’Entrée C ou l’Entrée D est sélectionnée, le signal audio reçu par la borne d’entrée sélectionnée est envoyé.
