Plage de déplacement d’objectif
La plage de déplacement d’objectif (VS, HS) est représentée en pourcentages (%) indiquant de combien l’objectif peut être décalé. Lorsqu’une ligne tracée à partir du centre de l’objectif (C) traverse la surface projetée (A) perpendiculairement au point (D), et si le point (D) est identique au centre de l’image projetée (B), la plage de déplacement d’objectif est considérée comme étant égale à 0 %, tandis que la pleine hauteur et la pleine largeur de l’image projetée sont considérées comme étant égales à 100 %.

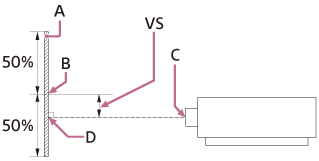

Vue latérale
A : image projetée
B : centre de l’image projetée
C : centre de l’objectif
D : point d’intersection de la ligne tracée perpendiculairement à la surface projetée depuis le centre de l’objectif et la surface de projection
VS : plage de déplacement d’objectif

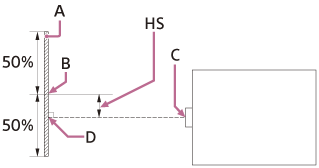

Vue du dessus
A : image projetée
B : centre de l’image projetée
C : centre de l’objectif
D : point d’intersection de la ligne tracée perpendiculairement à la surface projetée depuis le centre de l’objectif et la surface de projection
HS : plage de déplacement d’objectif
Plage de déplacement d’objectif
A : image projetée
C : centre de l’image
Zone ombrée : plage de déplacement de l’objectif
VS+ : plage de déplacement vertical de l’objectif (haut) [%]
VS– : plage de déplacement vertical de l’objectif (bas) [%]
HS+ : plage de déplacement horizontal de l’objectif (droite) [%]
HS– : plage de déplacement horizontal de l’objectif (gauche) [%]

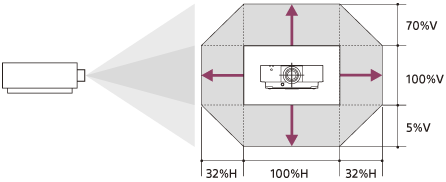

Objectif standard
Montage sur table
Montage au plafond
VS+ = 70 [%]
VS− = 5 [%]
HS+ = HS− = 32 [%]
VPLL-3007
Montage sur table
Montage au plafond
VS+ = 10 [%]
VS− = 5 [%]
HS+ = HS− = 4 [%]
VPLL-Z3009
Montage sur table
Montage au plafond
VS+ = 50 [%]
VS− = 5 [%]
HS+ = HS− = 24 [%]

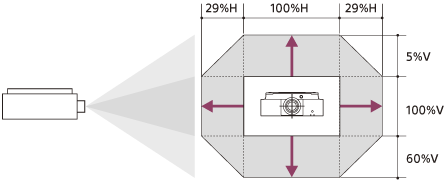

VPLL-Z3010
Montage sur table
Montage au plafond
VS+ = 60 [%]
VS− = 5 [%]
HS+ = HS− = 29 [%]
VPLL-Z3024, VPLL-Z3032
Montage sur table
Montage au plafond
VS+ = 60 [%]
VS− = 5 [%]
HS+ = HS− = 32 [%]

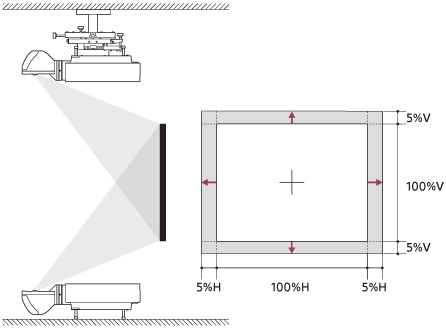

VPLL-3003
Montage sur table/Montage au plafond
VS+ = VS− = 5 [%]
HS+ = HS− = 5 [%]
