Projection sur un mur d’angle

Vous pouvez corriger la distorsion de l’image avec la fonction Mur d’angle pour ajuster la distorsion de l’image qui se produit lors de la projection sur un mur, un sol, un coin, un pilier, etc.

  1. Appuyez une fois sur la touche KEYSTONE de la télécommande.

    Le menu [Ajustement écran] s’affiche.

    Vous pouvez également afficher le menu sous [Ajustement écran] dans le menu [Installation].

  2. Sélectionnez [Mur d'angle V] ou [Mur d'angle H].

    Sélectionnez [Mur d'angle V] lors du réglage de la distorsion horizontale de l’image, puis sélectionnez [Mur d'angle H] lors du réglage de la distorsion verticale de l’image.

    Le guide s’affiche.

  3. Sélectionnez le point de réglage que vous souhaitez corriger à l’aide des touches /// (Haut/Bas/Gauche/Droite).

    [Mur d'angle V] dispose de 6 points de réglage : en haut à gauche, au milieu à gauche, en bas à gauche, en haut à droite, au milieu à droite et en bas à droite.

    [Mur d'angle H] dispose de 6 points de réglage : en haut à gauche, en haut au milieu, en haut à droite, en bas à gauche, en bas au milieu et en bas à droite.

  4. Appuyez sur la touche ENTER.

    Le coin sélectionné devient un affichage de curseur ().

  5. Réglez la distorsion de l’image avec les touches /// (Haut/Bas/Gauche/Droite).

    Réglez la position du point de réglage avec les touches /// (Haut/Bas/Gauche/Droite).

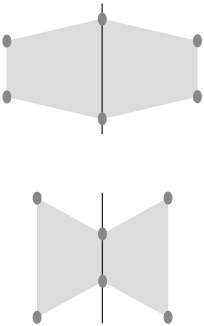

    Lors de la correction de la distorsion des bords gauche/droit de l’image

    Si l’image est déformée selon la forme indiquée dans la figure, sélectionnez [Mur d'angle V] et ajustez les positions des points de réglage à l’aide des touches /// (Haut/Bas/Gauche/Droite).

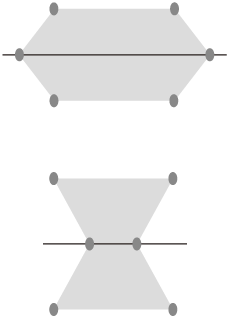

    Lors de la correction de la distorsion des bords supérieur/inférieur de l’image

    Si l’image est déformée selon la forme indiquée dans la figure, sélectionnez [Mur d'angle H] et ajustez les positions des points de réglage à l’aide des touches /// (Haut/Bas/Gauche/Droite).

Appuyez sur la touche RESET pour revenir à l’écran d’origine.

Note

  • Le réglage peut ne pas être réinitialisé selon la combinaison des valeurs de réglage du menu [Ajustement écran]. Dans ce cas, réinitialisez tous les éléments de [Réinitialiser] dans le menu [Ajustement écran].
