Regolazione della posizione dell’immagine proiettata (VPL-XW7000)

Suggerimento

  • I pulsanti / (Accensione), INPUT, MENU e /// (Su/Giù/Sinistra/Destra)/ (Invio) sul pannello di controllo dell’unità principale funzionano allo stesso modo di quelli del telecomando. Il pulsante LENS funziona allo stesso modo dei pulsanti FOCUS, ZOOM e SHIFT sul telecomando.
  • Quando si regola l’obiettivo sul pannello di controllo, ogni volta che si preme il pulsante LENS sull’unità principale, la funzione di regolazione dell’obiettivo cambia nell’ordine FOCUS, ZOOM e SHIFT.

  • Quando [Contr. obiett.] è impostato su [Disin.] nel menu [Installazione], non è possibile eseguire regolazioni con il pulsante FOCUS, ZOOM o SHIFT.
  • Quando [Modello di prova] è impostato su [Disin.] nel menu [Funzione], il modello di prova non viene visualizzato.
  • Regolazione della messa a fuoco
    L’obiettivo di proiezione del proiettore ad alta luminosità è influenzato termicamente dalla luce proveniente dalla sorgente luminosa. Pertanto, la messa a fuoco non è stabile immediatamente dopo l’accensione. Per regolare la messa a fuoco in modo più preciso, si consiglia di regolarla dopo che sono trascorsi almeno 30 minuti dall’accensione del proiettore e dopo che la finestra di regolazione della messa a fuoco dell’obiettivo (modello di prova) è stata visualizzata per almeno 2 minuti.

Nota

  • A seconda della posizione di installazione del proiettore, potrebbe non essere possibile controllarlo con il telecomando. In tal caso, utilizzare il telecomando puntandolo verso il rilevatore del telecomando sul proiettore o verso lo schermo.
  • Regolare l’obiettivo con il pannello di controllo sull’unità principale o con il telecomando. Non regolare l’obiettivo ruotandolo direttamente con le mani. In caso contrario potrebbero verificarsi danni o malfunzionamento.
  • Non toccare l’obiettivo durante la regolazione della posizione dell’immagine. Le dita potrebbero rimanere pizzicate quando l’obiettivo si allunga/ritrae.
  • Notare che se l’unità viene inclinata verso l’alto o verso il basso, l’immagine proiettata verrà distorta in una forma trapezoidale.
  • Fare attenzione a non pizzicarsi le dita quando si ruotano i supporti anteriori (regolabili).
  1. Premere il pulsante FOCUS per visualizzare la finestra di regolazione della messa a fuoco dell’obiettivo (modello di prova). Quindi, regolare la messa a fuoco dell’immagine con il pulsante /// (Su/Giù/Sinistra/Destra).

    Per disattivare il modello di prova, premere il pulsante (Invio).

  2. Premere il pulsante ZOOM per visualizzare la finestra di regolazione dello zoom dell’obiettivo (modello di prova). Quindi, regolare le dimensioni dell’immagine con il pulsante /// (Su/Giù/Sinistra/Destra).

    Per allargare l’immagine, premere il pulsante / (Su/Destra).

    Per ridurre l’immagine, premere il pulsante / (Giù/Sinistra).

  3. Premere il pulsante SHIFT per visualizzare la finestra di regolazione dello spostamento dell’obiettivo (modello di prova). Quindi, regolare la posizione dell’immagine con il pulsante /// (Su/Giù/Sinistra/Destra).

    Per regolare la posizione orizzontale

    Premere il pulsante / (Sinistra/Destra) per spostare l’immagine proiettata orizzontalmente dal centro dell’obiettivo.

    Vista dall’alto

    Illustrazione che indica l’intervallo di movimento orizzontale sull’immagine proiettata

    A: larghezza schermo totale

    : posizione dell’immagine quando si sposta l’immagine completamente a sinistra

    : posizione dell’immagine quando si sposta l’immagine completamente a destra

    Per regolare la posizione verticale

    Premere il pulsante / (Su/Giù) per spostare l’immagine proiettata verticalmente dal centro dell’obiettivo.

    Vista laterale

    Illustrazione che indica l’intervallo di movimento verticale sull’immagine proiettata

    A: altezza schermo totale

    : posizione dell’immagine quando si sposta l’immagine completamente verso l’alto

    : posizione dell’immagine quando si sposta l’immagine completamente verso il basso

Per ripristinare la posizione dell’obiettivo

Premere il pulsante RESET sul telecomando mentre è visualizzata la finestra di regolazione dello spostamento dell’obiettivo. L’obiettivo torna al centro (posizione predefinita di fabbrica). (Le impostazioni di zoom e messa a fuoco non vengono modificate.)

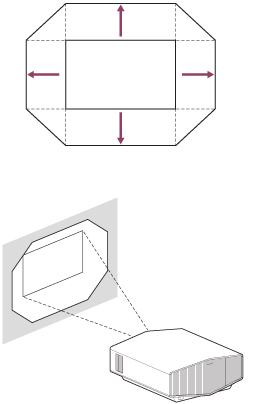

Intervallo di movimento sull’immagine proiettata

È possibile muovere l’immagine proiettata solo all’interno dell’area ottagonale mostrata nella figura qui di seguito. L’intervallo mobile dipende dall’obiettivo o dal formato dell’immagine proiettata.

Illustrazione che indica l’intervallo di movimento sull’immagine proiettata

Regolazione dell’inclinazione della superficie di installazione

Se l’unità è installata su una superficie irregolare, utilizzare i supporti anteriori (regolabili) (A) per mantenere l’unità in piano.

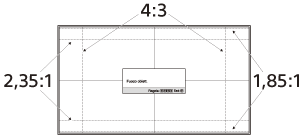

Finestra di regolazione obiettivo (modello di prova)

Illustrazione della finestra di regolazione dell’obiettivo

Le linee tratteggiate mostrano l’angolo di visualizzazione di ciascun formato.
