FlashHVL-F28RM

Unità flash (lato anteriore)

1. Adattatore grandangolare incorporato

2. Lampeggiatore a scarica

3. Specchio riflettente

4. Terminale USB Micro

5. Piedino multi interfaccia

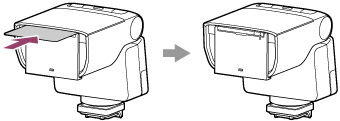

Informazioni sull’adattatore grandangolare incorporato

Quando serve una copertura flash più ampia per la lunghezza focale di 50 mm per la fotografia, usare l’adattatore grandangolare incorporato.

Per usare l'adattatore grandangolare incorporato, estrarre delicatamente l’adattatore grandangolare insieme allo specchio riflettente dal lato anteriore dell’unità flash e ripiegare l’adattatore grandangolare in modo che copra il lampeggiatore a scarica.

Spingere di nuovo lo specchio riflettente dentro l'unità flash.

Unità flash (lato posteriore)

1. Indicatore della dissolvenza a rimbalzo (angolo superiore/inferiore)

2. Console operativa

3. Leva di blocco

4. Pulsante di sblocco

5. Pulsante di sblocco per dissolvenza a rimbalzo

6. Coperchio dello scomparto pile

7. Copertura anti polvere e umidità

Console operativa

1. Spia CMD

2. Spia LEVEL

3. Tasto LEVEL -/+

4. Tasto TEST

5. Spia LINK

6. Tasto PAIRING

7. Interruttore di alimentazione

Minisupporto

1. Slitta per il Piedino multi interfaccia

2. Foro di attacco per treppiede
