Estructura del área común de las pantallas
En este tema se describe la estructura del área común de las pantallas.
-
Nombre de la cámara
Muestra el nombre de la cámara.
Para cambiar el nombre, vaya a [Network] > [Camera Name] en el menú web.
El color de fondo cambia en función de la señal de registro externa.
-
Interruptor de alimentación
Cuando la unidad está encendida, se muestra una marca de verificación en [Power ON] en el menú de interruptores.
Pulse el interruptor de alimentación y seleccione [Power Standby] en el menú de interruptores para establecer la fuente de alimentación de la unidad en estado de espera.

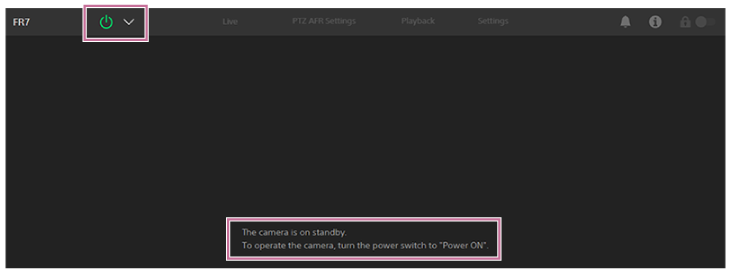

En el modo de alimentación en estado de espera, aparece la siguiente pantalla.
Para volver a encender la alimentación, pulse el interruptor de alimentación y seleccione [Power ON] en el menú de interruptores.
-
Pestañas de cambio de la pantalla de operación
Pulse una pestaña para mostrar la pantalla de operación correspondiente.
Pestaña [Live]: muestra la pantalla de operación en directo.
Pestaña [PTZ AFR Settings]: muestra la pantalla de configuración de los ajustes de encuadre automático PTZ.
Pestaña [Playback]: muestra la pantalla de operación de reproducción.
Pestaña [Settings]: muestra la pantalla de ajustes (menú web).
-
Indicador PoE++, advertencia temperatura anormal
Se muestra PoE++ al conectar a una fuente PoE++. Si se detecta una temperatura anormal, aparece la marca
(advertencia de temperatura). -
Señal de notificaciones
Cuando llega un mensaje, la indicación cambia como se muestra a continuación.
(Notificaciones activadas)Tome las medidas necesarias según el mensaje mostrado en el panel de imagen de la cámara.
Nota
- Los mensajes no se muestran si la opción [Monitoring] > [Output Display] > [HDMI/Stream] está definida en [Off] en el menú web. Para comprobar el contenido de los mensajes, ajústela en [On].
-
Botón
(estado de la cámara)
Pulse este botón para visualizar la información de la señal de la imagen de salida/imagen grabada en la cámara y el estado de controlador (opción) del objetivo en otra pantalla.
Cuando se produce una notificación relacionada con el controlador (opción) del objetivo, la indicación cambia como se muestra a continuación.
-
Interruptor de bloqueo de la operación en pantalla
(Desbloqueo de la operación): sitúe el interruptor a la izquierda para controlar las operaciones de la pantalla de operación en directo y de la pantalla de operación de reproducción.
(Bloqueo de la operación): sitúe el interruptor a la derecha para bloquear las operaciones de la pantalla de operación en directo y de la pantalla de operación de reproducción y evitar así fallos accidentales en la operación.
