Configuración de los ajustes iniciales de encuadre automático PTZ

En este tema se describe cómo configurar los ajustes iniciales de encuadre automático PTZ.

  1. Pulse la pestaña [PTZ AFR Settings].

    Aparece la pantalla [Initial Setup] de la pantalla de configuración PTZ AFR.

  2. Vea la descripción en pantalla y pulse el botón [Start].

    Sugerencia

    • El botón [Start] solo se muestra cuando se configuran los ajustes por primera vez.

    Se inicia la configuración de los ajustes de encuadre automático PTZ.

  3. Ajuste la composición de encuadre automático PTZ que desee en la pantalla [Framing].

    A: Control deslizante de tamaño corporal

    B: Panel de ajuste de composición

    C: Marco de composición

    Ajuste el tamaño y la posición de la persona dentro de la imagen.

    [Lead Room Effect]: establece la potencia del efecto que crea el espacio blanco en la composición de acuerdo con la orientación del rostro.

    Sugerencia

    • Al hacer doble clic en un icono de la parte izquierda del control deslizante de tamaño corporal, el marco de composición se ajustará al tamaño (relación de zoom) y a la posición de la persona en ese icono.

    Nota

    • Si el marco de composición blanco se solapa con la zona gris, es probable que se pierdan personas que se mueven en la dirección contraria.
    • Si compone la toma para que la persona aparezca grande, es probable que se pierdan personas que se mueven rápidamente. En este caso, reduzca el tamaño de la persona y sitúela de forma que quede suficiente espacio para moverse.
  4. Cuando haya terminado la configuración, pulse el botón [Next].

    Aparecerá la siguiente pantalla de configuración.

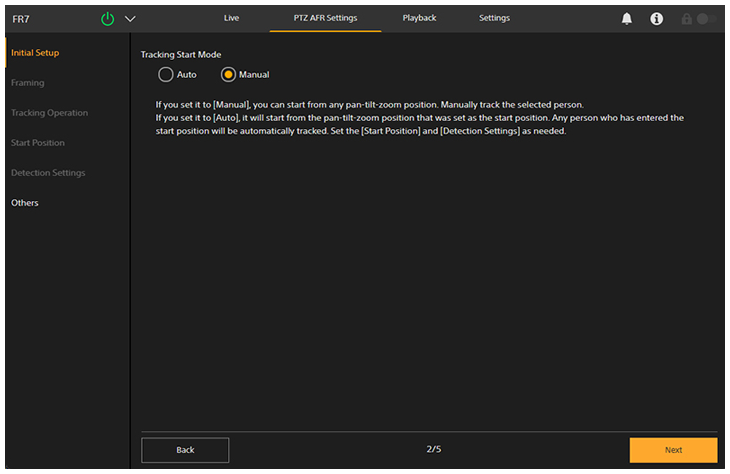

  5. Establezca el modo de seguimiento en la pantalla [Tracking Operation].

    Establece el modo de inicio de seguimiento.

    • [Auto]: en este modo, el seguimiento de una persona se inicia automáticamente cuando la persona entra en el área de detección especificada en el campo de vista configurado para la posición de inicio configurada (modo de inicio de seguimiento automático). Cuando se selecciona este ajuste, es necesario realizar la configuración en la pantalla [Start Position] y [Detection Settings].
    • [Manual]: en este modo, el seguimiento no se inicia hasta que especifique manualmente la persona que se va a seguir (modo de inicio de seguimiento manual).
  6. Cuando haya terminado la configuración, pulse el botón [Next].

    Aparecerá la siguiente pantalla de configuración.

    • Cuando [Auto] esté seleccionado, vaya al paso 7.
    • Cuando [Manual] esté seleccionado, vaya al paso 11.

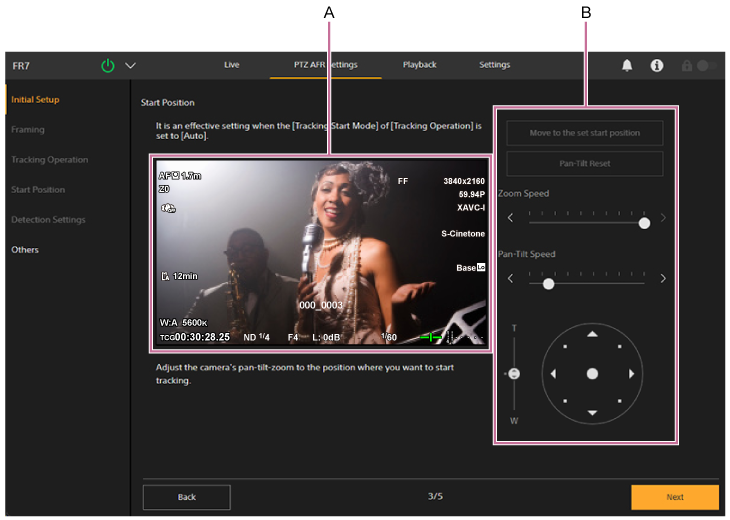

  7. Establezca la posición de inicio de seguimiento automático en la pantalla [Start Position].

    Configure la posición de inicio utilizada cuando el encuadre automático PTZ esté en modo de inicio de seguimiento automático. Este ajuste no es necesario en el modo de inicio de seguimiento manual.

    La cámara volverá a la posición de inicio cuando pulse el botón (reiniciar) en la pantalla de operación en directo o si el seguimiento de la persona se pierde.

    A: Panel de imagen de la cámara

    B: Panel de control de encuadre

    Establezca la posición de inicio.

    • Establezca la posición de inicio con el panel de control de encuadre para girar, inclinar y hacer zoom en la imagen de la cámara, a la vez que supervisa la imagen en el panel de imagen de la cámara. Puede ajustar la velocidad de transición de giro/inclinación y zoom con los controles deslizantes.
    • De forma predeterminada, el botón [Move to the set start position] está deshabilitado. Se habilita una vez completada la configuración inicial. Presione el botón para mover la posición de inicio configurada actualmente.
    • Pulse el botón [Pan-Tilt Reset] para restablecer el giro/inclinación. Pulse el botón cuando las luces indicadoras POWER y NETWORK estén parpadeando simultáneamente en el panel frontal de la unidad, o cuando se muestre el botón [Execute Pan-Tilt Reset] en el panel de control de encuadre.

    Nota

    • Será necesario volver a realizar la configuración en los siguientes casos.
      • Cuando se cambia el objetivo o se modifica el ajuste [Imager Scan Mode]
      • Cuando [Rec Format] > [Video Format] se cambia de 1920×1080 a 3840×2160 durante la operación Clear Image Zoom
      • Cuando se cambia el ajuste [Zoom Type]
      • Cuando [S&Q Motion] > [Frame Rate] está definido en un valor superior a 60fps
      • Cuando se cambia el ajuste [P/T Range Limit]
      • Cuando se cambia [P/T Direction] > [Direction] > [Ceiling]
  8. Cuando haya terminado la configuración, pulse el botón [Next].

    Aparecerá la siguiente pantalla de configuración.

  9. Establezca los ajustes detallados relacionados con el inicio de seguimiento automático en la pantalla [Detection Settings].

    Este ajuste no es necesario en el modo de inicio de seguimiento manual.

    A: Panel de configuración del rango de detección

    Configura el rango para detectar a la persona objetivo del seguimiento.

    • Establezca el rango de seguimiento arrastrando los círculos de las cuatro esquinas del marco naranja, en el panel de configuración del rango de detección, mientras supervisa la imagen de la cámara. La persona que entre en este rango será el objetivo del seguimiento automático.
    • De forma predeterminada, el botón [Move to the set start position] está deshabilitado. Se habilita una vez completada la configuración inicial. Presione el botón para mover la posición de inicio configurada actualmente.
    • [Tracking Timeout]: establezca el tiempo transcurrido hasta volver a la posición de inicio si se pierde la detección de la cara del objetivo de seguimiento. Establezca el ajuste en 0 segundos para deshabilitar la función de tiempo de espera (valor predeterminado: 0 segundos). Establece el tiempo que debe transcurrir antes de que la cámara detenga el seguimiento automático de una persona cuyo rostro no esté visible, como un espectador que mira hacia otro lado y que podría convertirse por error en el objetivo de seguimiento, y vuelve a la posición inicial.
    • [Detection Restart Time]: establezca el tiempo entre el inicio del seguimiento automático y su reinicio automático. Establezca el ajuste en 0 segundos para deshabilitar la función de reinicio automático (valor predeterminado: 0 segundos). Si desea cambiar de objetivo de seguimiento a intervalos regulares durante la filmación, en lugar de seguir a una sola persona en particular, puede establecer un tiempo para que se detenga el seguimiento automático y luego se reinicie automáticamente.

    Nota

    • Será necesario volver a realizar la configuración si se modifica el ajuste de la posición de inicio.
  10. Cuando haya terminado la configuración, pulse el botón [Next].

    Aparecerá la siguiente pantalla de configuración.

  11. Configure los ajustes en la pantalla [Others].

    Configure los siguientes ajustes según sea necesario.

    • [Personal Identification]: active este ajuste para el funcionamiento normal. Desactívelo si desea que la cámara realice el seguimiento de una persona automáticamente en todo momento sin identificarla.
    • [Wait Time]: establezca el tiempo hasta detener la operación de giro/inclinación/zoom y espere cuando se pierda el objetivo de seguimiento.
    • [PTZ AFR On when Power On]: active este ajuste para comenzar con el encuadre automático PTZ activado cuando se enciende la unidad.
    • [Detected Indicator]: active este ajuste para que aparezca un marco alrededor de la cara de la persona detectada, indicando que es el objetivo de seguimiento automático o candidata para él. También muestra el rango de detección para la posición de inicio.
  12. Cuando haya terminado la configuración, pulse el botón [Done].

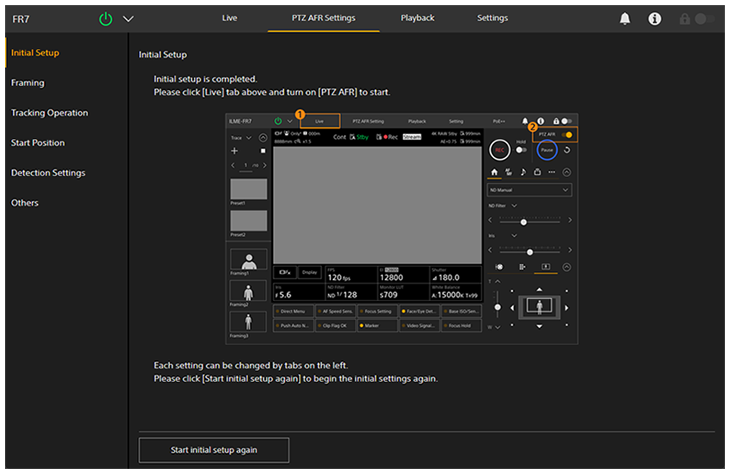

    Aparecerá la siguiente pantalla de finalización.

    Se completa la configuración de los ajustes iniciales de encuadre automático PTZ.

Una vez completada la configuración inicial, puede abrir cada página de forma individual desde los elementos del lado izquierdo de la pantalla de ajustes PTZ AFR. Si se modifican ajustes, pulse el botón [OK] en cada página para aplicarlos.
