Konfigurere grunnleggende drift

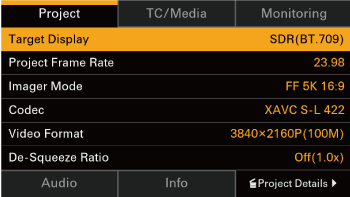

Før opptak må du konfigurere grunnleggende bruk av enheten med [Prosjekt] i menyen, slik at det passer til programmet som brukes.
Bildebehandlingsmodus og opptaksformater
Opptaksformatene (kodek, bildestørrelse, bildefrekvens) og bildefrekvensene som er tilgjengelige for valg varierer som følger avhengig av kombinasjonen av [Prosjekt bildefrekvens] og [Avbildermodus].
XAVC HS-L 422 / XAVC HS-L 420 / XAVC S-L 422
| XAVC HS-L 422 | XAVC HS-L 420 | XAVC S-L 422 | |||
|---|---|---|---|---|---|
| [Prosjekt bildefrekvens] | [Avbildermodus] | 3840×2160P | 3840×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Fast | Fast | Fast | – |
| FFc 4.5K 16:9 | Fast | Fast | Fast | – | |
| 59.94/50 | FF 5K 16:9 | Opptil 120fps Opptil 60fps1) |
Opptil 120fps Opptil 60fps1) |
Opptil 120fps Opptil 60fps1) |
Opptil 240fps |
| FFc 4.5K 16:9 | Opptil 120fps | Opptil 120fps | Opptil 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Opptil 240fps | |
| 29.97/25 | FF 5K 16:9 | – | – | Opptil 120fps Opptil 60fps1) |
Opptil 240fps |
| FFc 4.5K 16:9 | – | – | Opptil 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Opptil 240fps | |
| 23.98 | FF 5K 16:9 | Opptil 120fps Opptil 60fps1) |
Opptil 120fps Opptil 60fps1) |
Opptil 120fps Opptil 60fps1) |
Opptil 240fps |
| FFc 4.5K 16:9 | Opptil 120fps | Opptil 120fps | Opptil 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Opptil 240fps | |
1)Når dobbel forsterkning er aktivert
XAVC S-L 420 / XAVC S-I
| XAVC S-L 420 | XAVC S-I | |||||
|---|---|---|---|---|---|---|
| [Prosjekt bildefrekvens] | [Avbildermodus] | 3840×2160P | 1920×1080P | 4096×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Fast | Fast | – | – | – |
| FFc 4.5K 16:9 | Fast | – | – | – | – | |
| S35 3.2K 16:9 | – | Fast | – | – | – | |
| 59.94/50 | FF 5K 17:9 | – | – | Opptil 120fps Opptil 60fps1) |
– | – |
| FF 5K 16:9 | Opptil 120fps Opptil 60fps1) |
Opptil 240fps | – | Opptil 120fps Opptil 60fps1) |
Opptil 240fps | |
| FFc 4.5K 17:9 | – | – | Opptil 120fps | – | – | |
| FFc 4.5K 16:9 | Opptil 120fps | – | – | Opptil 120fps | – | |
| S35 3.2K 16:9 | – | Opptil 240fps | – | – | Opptil 240fps | |
| 29.97/25 | FF 5K 17:9 | – | – | Opptil 120fps Opptil 60fps1) |
– | – |
| FF 5K 16:9 | Opptil 120fps Opptil 60fps1) |
Opptil 240fps | – | Opptil 120fps Opptil 60fps1) |
Opptil 240fps | |
| FFc 4.5K 17:9 | – | – | Opptil 120fps | – | – | |
| FFc 4.5K 16:9 | Opptil 120fps | – | – | Opptil 120fps | – | |
| S35 3.2K 16:9 | – | Opptil 240fps | – | – | Opptil 240fps | |
| 23.98 | FF 5K 17:9 | – | – | Opptil 120fps Opptil 60fps1) |
– | – |
| FF 5K 16:9 | Opptil 120fps Opptil 60fps1) |
Opptil 240fps | – | Opptil 120fps Opptil 60fps1) |
Opptil 240fps | |
| FFc 4.5K 17:9 | – | – | Opptil 120fps | – | – | |
| FFc 4.5K 16:9 | Opptil 120fps | – | – | Opptil 120fps | – | |
| S35 3.2K 16:9 | – | Opptil 240fps | – | – | Opptil 240fps | |
| 24 | FF 5K 17:9 | – | – | Opptil 120fps Opptil 60fps1) |
– | – |
| FFc 4.5K 17:9 | – | – | Opptil 120fps | – | – | |
1)Når dobbel forsterkning er aktivert
X-OCN / HDMI RAW
| X-OCN | HDMI RAW | ||||
|---|---|---|---|---|---|
| [Prosjekt bildefrekvens] | [Avbildermodus] | LT | C1 | C2 | |
| 59.94/50 | FF 5K 3:2 | Fast | Fast | Fast | – |
| FF 5K 17:9 | Fast | Fast | Fast | – | |
| FF 5K 16:9 | Fast | Fast | Fast | – | |
| FFc 4.5K 17:9 | – | – | – | Fast | |
| FFc 4.5K 16:9 | – | – | – | Fast | |
| FFc 3.8K 16:9 | Fast | Fast | Fast | – | |
| 29.97/25 | FF 5K 3:2 | Fast | Fast | Fast | – |
| FF 5K 17:9 | Fast | Fast | Fast | – | |
| FF 5K 16:9 | Fast | Fast | Fast | – | |
| FFc 4.5K 17:9 | – | – | – | Fast | |
| FFc 4.5K 16:9 | – | – | – | Fast | |
| FFc 3.8K 16:9 | Fast | Fast | Fast | – | |
| 23.98 | FF 5K 3:2 | Fast | Fast | Fast | – |
| FF 5K 17:9 | Fast | Fast | Fast | – | |
| FF 5K 16:9 | Fast | Fast | Fast | – | |
| FFc 4.5K 17:9 | – | – | – | Fast | |
| FFc 4.5K 16:9 | – | – | – | Fast | |
| FFc 3.8K 16:9 | Fast | Fast | Fast | – | |
| 24 | FF 5K 3:2 | Fast | Fast | Fast | – |
| FF 5K 17:9 | Fast | Fast | Fast | – | |
| FF 5K 16:9 | Fast | Fast | Fast | – | |
| FFc 4.5K 17:9 | – | – | – | Fast | |
| FFc 3.8K 16:9 | Fast | Fast | Fast | – | |

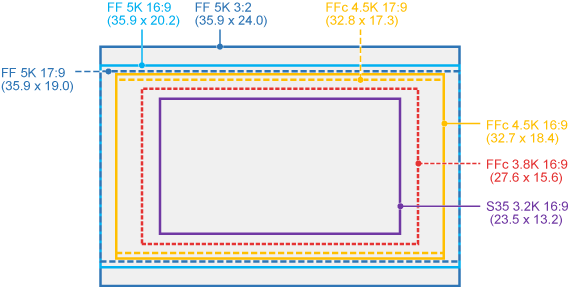

Effektiv bildestørrelse
Enheten støtter opptak med følgende effektive bildestørrelser (enheter: mm).
| [Avbildermodus] | Effektive bildeelementer |
|---|---|
| FF 5K 3:2 | 4992×3328 |
| FF 5K 16:9 | 4992×2808 |
| FF 5K 17:9 | 4992×2632 |
| FFc 4.5K 16:9 | 4552×2560 |
| FFc 4.5K 17:9 | 4552×2400 |
| FFc 3.8K 16:9 | 3840×2160 |
| S35 3.2K 16:9 | 3264×1836 |
