XLR-holderenhet (kun ILME-FX5)

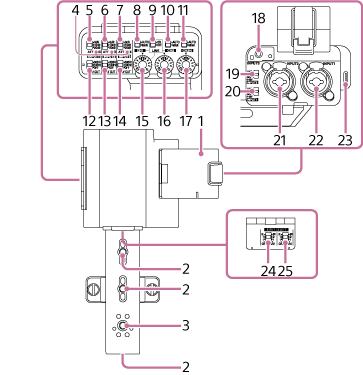

Illustrasjon av XLR-holderenheten. Den viser håndtaksenheten festet til kameraet med delen som er festet til kameraet vendt fremover. Del 2, 3, 2 (2 steder), 24 og 25 er på forsiden, nedenfra og opp. Del 1 foran til høyre er mikrofonholderen. Delene 18 til 23 er plassert mot klokken på oversiden fra venstre. Del 5 til 11 er på oversiden av kontrollene på venstre side, fra venstre mot høyre. Del 12 til 17 er på undersiden av kontrollene på venstre side, fra venstre mot høyre. Del 4 (flere steder) er mellom de to radene med kontroller.

  1. Mikrofonholder

  2. Festeskruehull for tilbehør

    Kompatibel med 1/4-20 UNC-skruer (lengde på 8,0 mm eller kortere).

  3. Tilbehørskomontering / festeskruehull for tilbehør

    Kompatibel med 1/4-20 UNC-skruer (lengde på 7,5 mm eller kortere).

  4. OL (overbelastning)-lampe

    Lyser når det er høy inngangslyd som ville forårsake analog klipping. Juster inngangsnivået med ATT-bryteren på den tilkoblede enheten eller håndtaksenheten, slik at lydnivået er innenfor området der lampen ikke slår seg på.

  5. ATT (INPUT1)-bryter

    Angir referanseinngangsnivået for INPUT1-kontakten. Aktivert når INPUT1 (LINE/MIC/MIC+48V)-bryteren er satt til "MIC"-posisjonen eller "MIC+48V"-posisjonen.

  6. ATT (INPUT2)-bryter

    Angir referanseinngangsnivået for INPUT2-kontakten. Aktivert når INPUT2 (LINE/MIC/MIC+48V)-bryteren er satt til "MIC"-posisjonen eller "MIC+48V"-posisjonen.

  7. ATT (INPUT3)-bryter

    Angir referanseinngangsnivået for INPUT3-kontakten.

  8. AUTO/MAN (CH1)-bryter

    Velger justeringsmetoden (auto/manuell) for lydnivåutgangen til CH1.

  9. LINK-bryter

    Når både LINK-bryteren er satt til "ON"-posisjonen og AUTO/MAN (CH1)-bryteren er satt til "MAN"-posisjonen, kan du justere lydopptaksnivået for både CH1 og CH2 ved hjelp av AUDIO LEVEL (CH1)-hjulet.

    Når AUTO/MAN (CH1)-bryteren er satt til "AUTO"-posisjonen, er også CH2 satt til "AUTO", men denne operasjonen alene kobler ikke lydopptaksnivået for både CH1 og CH2. For å koble kanalene, sett [Lyd] – [Lydinndata] – [CH1&2 AGC-modus] eller [CH3&4 AGC-modus] til [Stereo] i hovedmenyen.

  10. AUTO/MAN (CH2)-bryter

    Velger justeringsmetoden (auto/manuell) for lydnivåutgangen til CH2.

  11. AUTO/MAN (CH3/4)-bryter

    Velger justeringsmetoden (auto/manuell) for lydnivåutgangen til CH3 og CH4.

  12. LOW CUT (INPUT1)-bryter

    Demper lavfrekvenskomponentene i lydinngangen fra INPUT1-kontakten og reduserer unødvendig støy.

    Aktivert når INPUT1 (LINE/MIC/MIC+48V)-bryteren er satt til "MIC"-posisjonen eller "MIC+48V"-posisjonen.

  13. LOW CUT (INPUT2)-bryter

    Demper lavfrekvenskomponentene i lydinngangen fra INPUT2-kontakten og reduserer unødvendig støy.

    Aktivert når INPUT2 (LINE/MIC/MIC+48V)-bryteren er satt til "MIC"-posisjonen eller "MIC+48V"-posisjonen.

  14. LOW CUT (INPUT3)-bryter

    Demper lavfrekvenskomponentene i lydinngangen fra INPUT3-kontakten og reduserer unødvendig støy.

  15. AUDIO LEVEL (CH1)-hjul

    Justerer lydopptaksnivået som sendes til CH1.

  16. AUDIO LEVEL (CH2)-hjul

    Justerer lydopptaksnivået som sendes til CH2.

  17. AUDIO LEVEL (CH3/4)-hjul

    Justerer lydopptaksnivået som sendes til CH3 og CH4.

  18. INPUT3-kontakt (Ø3,5 mm stereo minikontakt, kompatibel med strømtilførsel)

  19. INPUT2 (LINE/MIC/MIC+48V)-bryter

    Bytter typen enhet som er koblet til INPUT2-kontakten.

  20. INPUT1 (LINE/MIC/MIC+48V)-bryter

    Bytter typen enhet som er koblet til INPUT1-kontakten.

  21. INPUT2-kontakt (XLR/TRS*-type, 3-pinners, hunn, kompatibel med +48 V fantomstrømforsyning)

    *3-polet kontakt (Spiss: varm, Ring: kald, Hylse: GND)

  22. INPUT1-kontakt (XLR/TRS*-type, 3-pinners, hunn, kompatibel med +48 V fantomstrømforsyning)

    *3-polet kontakt (Spiss: varm, Ring: kald, Hylse: GND)

  23. USB Type-C-kontakter

    Kontakt som brukes for oppdatering av fastvaren til XLR-holderenheten.

    Merknad

    • USB-lydutgang støttes ikke. USB-strømforsyning (inkludert USB PD) støttes ikke.

  24. INPUT SELECT (CH1/CH2)-bryter

    Angir inngangskanalene (CH1/CH2) for MI-skoen.

  25. INPUT SELECT (CH3/CH4)-bryter

    Angir inngangskanalene (CH3/CH4) for MI-skoen.
