Blokkdiagram

Blokkdiagrammene er relatert til lyd og [Lyd]-menyen.

[Lydinndata] (CH1&CH2)

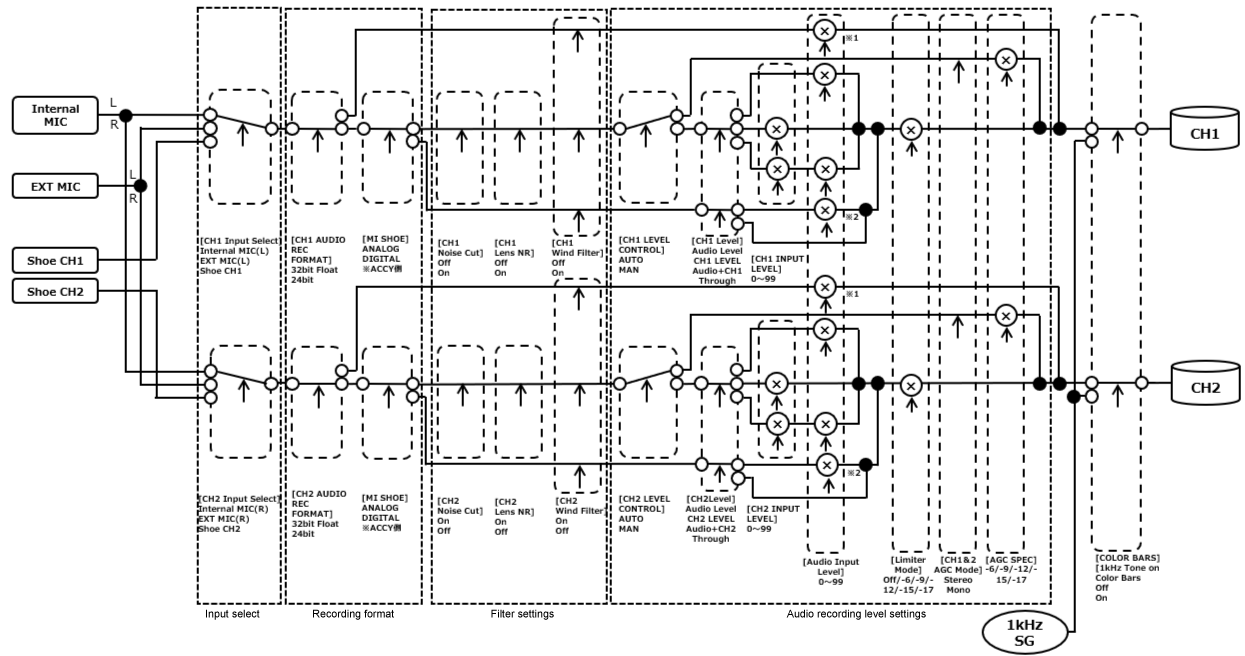

Blokkdiagram for lydinngang (CH1 og CH2)

*1: Deaktivert når XLR-adapteren er satt til AUTO

*2: Deaktivert når XLR-H2 og XLR-A4 er satt til AUTO

* Still inn med [Lyd] – [Lydinndata] – [CH1-nivåkontroll] til [CH2-nivåkontroll] i menyen for lydinngang fra en XLR-adapter.

[Lydinndata] (CH3&CH4)

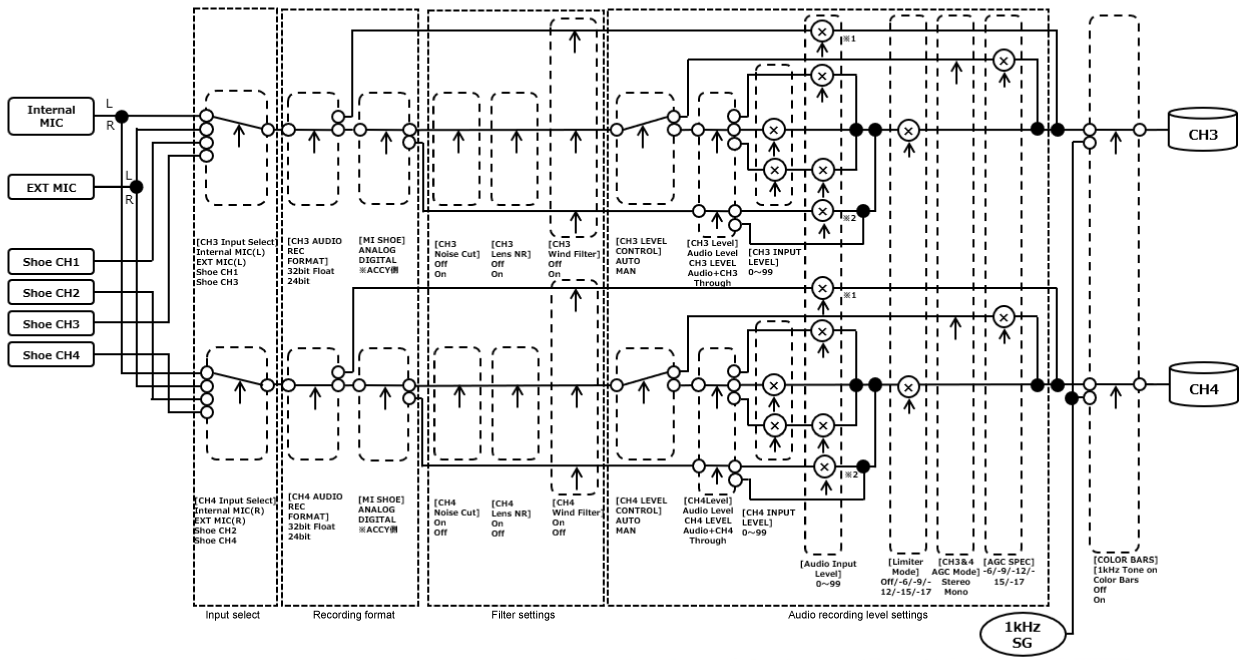

Blokkdiagram for lydinngang (CH3 og CH4)

*1: Deaktivert når XLR-adapteren er satt til AUTO

*2: Deaktivert når XLR-H2 og XLR-A4 er satt til AUTO

* Still inn med [Lyd] – [Lydinndata] – [CH1-nivåkontroll] til [CH3-nivåkontroll] i menyen for lydinngang fra en XLR-adapter.

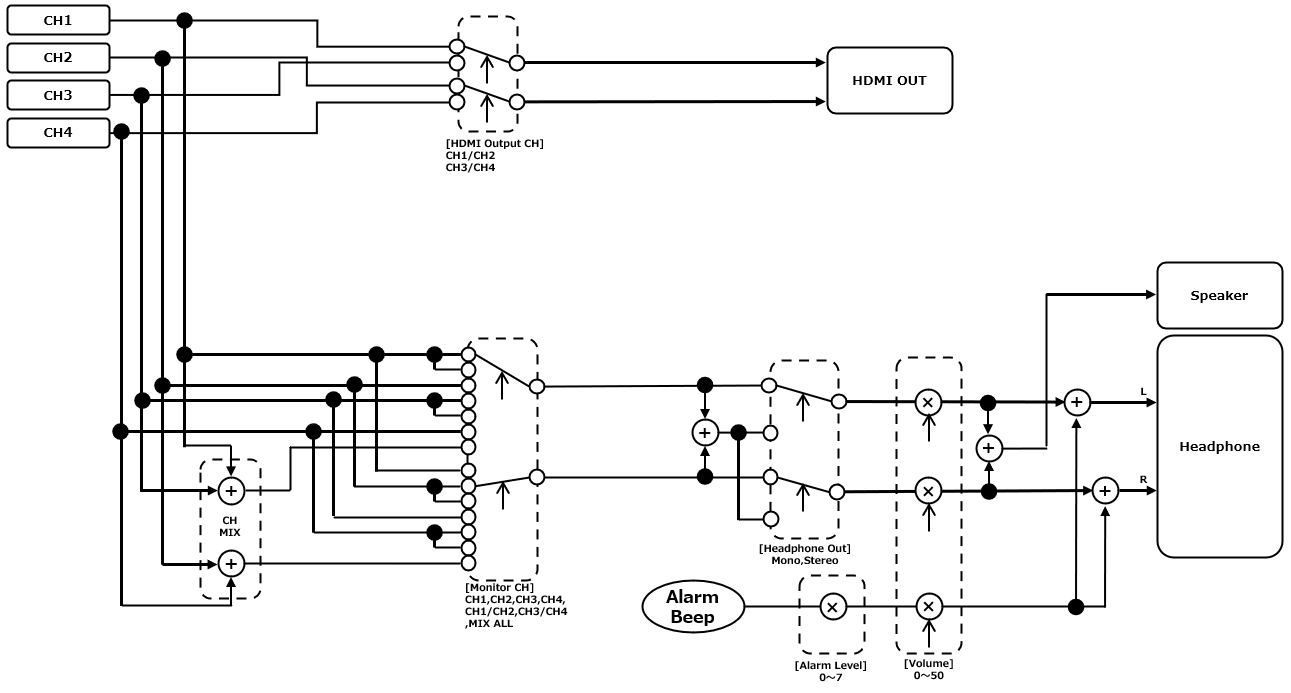

Blokkdiagram (utgangseksempel)
