局内ネットワークの設定
RXをセットアップする前に、局内ネットワークの設定を行い、RXの設定時に使用する項目の値を確認します。

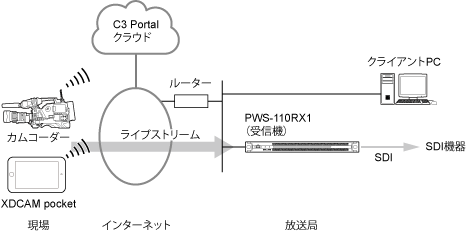

ネットワークの構成
以下のシステム構成では、RXでストリーミング映像を受信し、C3 Portalサービスで接続を管理します。
ポートの開放
使用する主なポート
C3 Portal → TXの制御：TCP 8443
RX → C3 Portal：TCP 443
TX → RXのストリーミング：1台のRXにつき20の連続するUDPポート
使用するポートの詳細
局内のルーターの設定を変更し、下記のポートを受信（ダウンロード）または送信（アップロード）トラフィック用に開放します。受信トラフィックはインターネットからRX、送信トラフィックはRXからインターネットへのトラフィックを表します。
| ポート | 種類 | 方向 | 用途 | C3 Portal | 備考 |
|---|---|---|---|---|---|
| 8443 （任意） |
TCP | 受信 | TX - CCM 制御接続 カムコーダー、ワイヤレスアダプター |
オプション | バックアップとしてスタンドアロン構成を構築する場合は必須。 |
| 8444 （任意） |
TCP | 受信 | TX - CCM 制御接続 XDCAM pocket |
オプション | バックアップとしてスタンドアロン構成（ネットワークRXステーション）を構築する場合は必須。 |
| 10000 ～ 10019 （任意） |
UDP | 受信 | TX - RX ストリーミング接続 | 必須 | 1台のRXにつき20の連続するUDPポートを任意の範囲で使用可能。 |
| 443 | TCP | 送信 | CCM - RX 制御接続 | 必須 | |
| 9084 | TCP | 送信 | Initialization Tool - Test Server Initialization Tool - Port Check |
オプション | ネットワーク設定の際にポートチェックツールを実行する場合は必須。 |
| 11500 | TCP | 送信 | RX - C3 Portal インターカム |
必須 | |
| 443 | TCP | 送信 | C3 Portalマルチポイント配信（MPD）とWeb UI（https） | 必須 | |
| 80 | TCP | 送信 | クライアントとC3 Portal間の証明書チェック | 必須 | TLS経由の接続時に証明書の失効を確認する場合は必須。 |
WANからLANへのポートフォワード（NAPT）設定
「使用するポートの詳細」の表の受信ポートは、局内のルーターに対するポートフォワード（NAPT）の設定が必要です。RXの環境設定時に必要になるので、設定内容をメモしておいてください。固定IPアドレスによる運用をお勧めします。
放送局側のネットワークトポロジー図
NAPTテーブル
- WAN IP アドレス：aaa.bbb.ccc.ddd（ISPが提供）
- WAN ポート：10000 ～ 10019（任意）
- TCP/UDP：UDP
- LAN IPアドレス：uuu.vvv.www.zzz（任意）
- LANポート：10000 ～ 10019（WANポートと同じ）
ご注意
- 接続したRX1台につき20のポートが必要です。
必要なネットワーク情報
| 項目 | 値（例） | 適用場所 |
|---|---|---|
| パブリックIPアドレス | aaa.bbb.ccc.ddd | C3 Portalの［設定］画面>［レシーバー］ページ>「外部ホスト名」 Initialization Tool - Port Check |
| 外部UDPポート | XXXXX（+20） | C3 Portalの［設定］画面>［レシーバー］ページ>「外部ポート番号(+20)」 Initialization Tool - Port Check |
| ローカルIPアドレス | uuu.vvv.www.zzz（上図参照） | RXのネットワーク設定 |
| サブネットマスク | 255.255.255.0 | RXのネットワーク設定 |
| デフォルトゲートウェイ | uuu.vvv.www.1 | RXのネットワーク設定 |
| 優先DNSサーバー | RXのネットワーク設定 | |
| 代替DNSサーバー | RXのネットワーク設定 |
必要な帯域幅
ネットワーク接続には、1台のRXにつき以下の受信（ダウンロード）および送信（アップロード）帯域幅が必要です。
| 合計受信帯域幅 | 25 Mbps | |
| 使用形態 | ストリーミング | 12 Mbps × 2 = 24 Mbps |
| 制御 | 1 Mbps | |
| 合計送信帯域幅 | 26 Mbps | |
| 使用形態 | マルチポイント配信 | 12 Mbps × 2 = 24 Mbps |
| プレビュー | 1 Mbps | |
| 制御およびサムネイル | 1 Mbps | |
これにより、2つのストリームを同時に受信し、最高の品質レベルで再生できます。低帯域幅の接続も使用可能です。
C3 Portalテナントの設定
契約後にテナント管理者に提供される情報は、RXのセットアップ時に必要になります。
| 項目 | エンドポイントのURL：ポート | 用途 |
|---|---|---|
| Web UI | https://www.c3p.sony.net:443 | WebブラウザーからC3 Portalへのアクセス |
| TX接続 | ［設定］画面の［機器認証］ページに表示 | C3 Portalサービスに接続するためのトランスミッターの設定 |
| RX接続 | Initialization Tool - Settings（CCM Address、CCM Port） |
