블록 다이어그램

블록 다이어그램은 오디오 및 [Audio] 메뉴와 관련되어 있습니다.

[Audio Input](CH1&CH2)

오디오 입력 CH1/CH2 블록 다이어그램

A: XLR 어댑터로 입력

* XLR 어댑터의 오디오 입력에 대해 [Audio] 상태 화면에서 [Audio Input] – [CH1 Level Control]을 [CH4 Level Control]로 설정합니다.

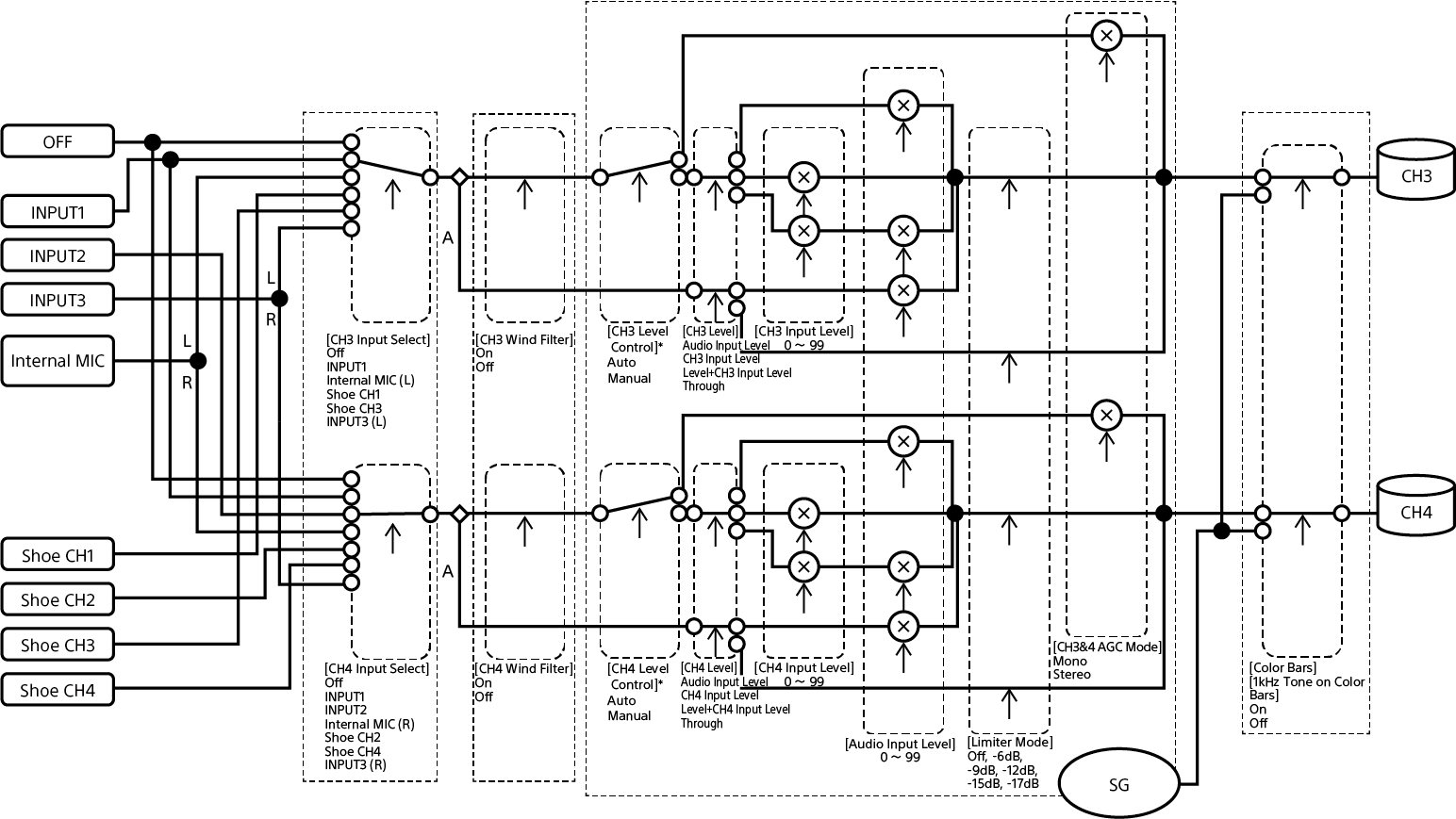

[Audio Input](CH3&CH4)

오디오 입력 CH3/CH4 블록 다이어그램

A: XLR 어댑터로 입력

* XLR 어댑터의 오디오 입력에 대해 [Audio] 상태 화면에서 [Audio Input] – [CH1 Level Control]을 [CH4 Level Control]로 설정합니다.
