상태 화면
상태 화면에서 장치의 설정 및 상태를 확인할 수 있습니다. 별표(*)가 표시된 항목의 설정을 변경할 수 있습니다.
상태 화면을 표시하려면
- MENU 버튼을 누릅니다.
힌트
- 전체 메뉴의 [Technical] – [Menu Settings] – [Menu Page On/Off]를 사용하여 각 상태 화면을 표시하거나 숨길 수 있습니다.
상태 화면을 전환하려면
- 다기능 다이얼을 돌립니다.
- 멀티 셀렉터를 위/아래로 누릅니다.
- 상태 화면을 위/아래로 살짝 밉니다.

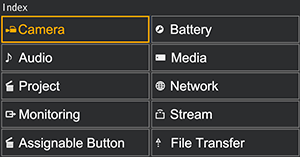

- 상태 화면을 오른쪽으로 살짝 밀어 [Index] 화면을 표시하고 보고 싶은 페이지를 선택합니다.
상태 화면을 숨기려면
- MENU 버튼을 누릅니다.
설정을 변경하려면
상태 화면이 표시된 상태에서 다기능 다이얼이나 멀티 셀렉터를 눌러 페이지 내 설정 항목 선택을 활성화합니다. 페이지 번호를 선택한 다음 눌러 페이지를 전환합니다.
터치 조작을 통해 항목을 직접 선택할 수도 있습니다.
참고 사항
- 전체 메뉴에서 [Technical] – [Menu Settings] – [User Menu Only]를 [On]으로 설정하여 상태 화면에서 변경 사항을 비활성화할 수 있습니다.
[Camera] 상태 화면
다양한 사전 설정 상태를 표시합니다.
| 표시 항목 | 설명 |
|---|---|
| [White Switch<B>] | 화이트 밸런스 메모리 B 설정 |
| [White Switch<A>] | 화이트 밸런스 메모리 A 설정 |
| [White Switch<P>] | [Preset White] 설정 |
| [ND]<preset>* | ND 필터 [Preset] 설정 |
| [ISO/Gain<L>]* | [ISO/Gain<L>] 설정 |
| [ISO/Gain<M>]* | [ISO/Gain<M>] 설정 |
| [ISO/Gain<H>]* | [ISO/Gain<H>] 설정 |
| [Zebra1]* | Zebra 1 켜짐/꺼짐 설정 및 레벨 |
| [Zebra2]* | Zebra 2 켜짐/꺼짐 설정 및 레벨 |
| [VF Gamma] / [Gamma] | 감마 범주 및 곡선 |
| [Scene File]* | 사용 중인 장면 파일 및 파일 ID |
[Audio] 상태 화면
각 채널의 입력 설정, 오디오 레벨 미터 및 볼륨 모니터 설정을 표시합니다.
| 표시 항목 | 설명 | |
|---|---|---|
| [CH1] | [Level] | 자동 조정 켜짐/꺼짐 상태 오디오 레벨 미터 |
| [Source]* | 입력 소스 | |
| [Reference]* | 입력 기준 레벨 | |
| [Wind Filter]* | 마이크 바람 소음 감소 필터 설정 | |
| [CH2] | [Level] | 자동 조정 켜짐/꺼짐 상태 오디오 레벨 미터 |
| [Source]* | 입력 소스 | |
| [Reference]* | 입력 기준 레벨 | |
| [Wind Filter]* | 마이크 바람 소음 감소 필터 설정 | |
| [CH3] | [Level]* | 자동 조정 켜짐/꺼짐 상태 오디오 레벨 미터 |
| [Source]* | 입력 소스 | |
| [Reference]* | 입력 기준 레벨 | |
| [Wind Filter]* | 마이크 바람 소음 감소 필터 설정 | |
| [CH4] | [Level]* | 자동 조정 켜짐/꺼짐 상태 오디오 레벨 미터 |
| [Source]* | 입력 소스 | |
| [Reference]* | 입력 기준 레벨 | |
| [Wind Filter]* | 마이크 바람 소음 감소 필터 설정 | |
| [Audio Input Level]* | 오디오 입력 레벨(마스터 볼륨) 설정 | |
| [HDMI Output CH]* | HDMI 및 헤드폰 출력 오디오 채널 설정 | |
| [Headphone Out]* | 헤드폰 출력 유형 설정 | |
| [Monitor CH]* | 모니터 채널 설정 | |
[Project] 상태 화면
촬영 프로젝트와 관련된 기본 설정을 표시합니다.
| 표시 항목 | 설명 |
|---|---|
| [Frequency/Scan]* | 시스템 주파수 및 스캔 방법 설정 |
| [Codec]* | 녹화용 코덱 설정 |
| [Rec Function]* | 특수 녹화 기능 켜짐/꺼짐 설정 및 기본 설정 |
| [Simul Rec]* | 2슬롯 동시 녹화 기능 켜짐/꺼짐 상태 및 설정 |
| [Title Name]* | 클립 이름의 제목 부분 |
| [Video Format]* | 메모리 카드에 녹화하는 영상 크기 |
| [Picture Cache Rec]*1) | 픽처 캐시 녹화 기능 켜짐/꺼짐 및 캐시 크기 설정 |
| [Number] | 클립 이름의 숫자 접미사 |
| [Shooting Mode]* | 촬영 모드 설정 |
| [Auto Framing]* | 자동 프레이밍 기능 설정 |
| [Proxy Rec]* | 프록시 녹화 켜짐/꺼짐 설정 |
1)PXW-Z200에만 해당
[Monitoring] 상태 화면
SDI/HDMI 출력 설정을 표시합니다.
| 표시 항목 | 설명 | |
|---|---|---|
| [SDI]1) | [Signal]* | 출력 영상 크기 |
| [Info. Disp.]* | 화면 표시 출력 켜짐/꺼짐 설정 | |
| [Color Gamut]* | 색상 범위 설정/모니터 LUT 상태 | |
| [HDMI] | [Signal]* | 출력 영상 크기 |
| [Info. Disp.]* | 화면 표시 출력 켜짐/꺼짐 설정 | |
| [Color Gamut]* | 색상 범위 설정/모니터 LUT 상태 | |
| [IP/USB] | [Signal]* | 출력 영상 크기/[Stream] 상태 화면으로 전환/[USB Stream] 켜짐/꺼짐 설정 |
| [Info. Disp.] | 화면 표시 출력 ([Off](고정)) | |
| [Color Gamut]* | 색상 범위 설정/모니터 LUT 상태 | |
| [LCD/VF] | [Color Gamut]* | 감마 표시 지원 설정/색상 범위 설정/모니터 LUT 상태 |
| [Base Look/LUT]* | [Base Look/LUT] 설정 | |
| [Gamma Display Assist]* | [Gamma Display Assist] 켜짐/꺼짐 상태 | |
1)PXW-Z200에만 해당
[Assignable Button] 상태 화면
각 할당 가능 버튼에 할당된 기능을 표시합니다.
| 표시 항목 | 설명 |
|---|---|
| 1 | 할당 가능 1 버튼에 할당되는 기능 |
| 2 | 할당 가능 2 버튼에 할당되는 기능 |
| 3 | 할당 가능 3 버튼에 할당되는 기능 |
| 4 | 할당 가능 4 버튼에 할당되는 기능 |
| 5 | 할당 가능 5 버튼에 할당되는 기능 |
| 6 | 할당 가능 6 버튼에 할당되는 기능 |
| 7 | 할당 가능 7 버튼에 할당되는 기능 |
| 8 | 할당 가능 8 버튼에 할당되는 기능 |
| 9 | 할당 가능 9 버튼에 할당되는 기능 |
| 10 | 할당 가능 10 버튼에 할당되는 기능 |
| 11 | 할당 가능 11 버튼에 할당되는 기능 |
| [<PUSH AUTO>] | FOCUS PUSH AUTO 버튼에 할당되는 기능 |
| [Multi Function Dial] | 다기능 다이얼에 할당되는 기능 |
| [Lens Ring] | 렌즈 링에 할당된 기능 |
| [IRIS Dial] | IRIS 다이얼에 할당된 기능 |
[Battery] 상태 화면
배터리 및 DC IN 소스에 관한 정보를 표시합니다.
| 표시 항목 | 설명 |
|---|---|
| [Detected Battery] | 배터리 유형 |
| [Remaining] | 남은 용량(%) |
| [Charge Count] | 재충전 횟수 |
| [Capacity] | 남은 용량(Ah) |
| [Voltage] | 배터리 전압(V) |
| [Manufacture Date] | 배터리 제조 날짜 |
| [Video Light Remaining] | 비디오 조명 배터리의 남은 용량 |
| [Power Source] | 전원 공급 장치 소스 |
| [Supplied Voltage] | 제공된 전원 공급 장치 전압 |
[Media] 상태 화면
메모리 카드의 남은 용량 및 남은 녹화 시간을 표시합니다.
| 표시 항목 | 설명 |
|---|---|
| 메모리 카드 A 정보 | 슬롯 A에 메모리 카드를 삽입하면 아이콘이 표시됩니다. |
| 메모리 카드 A 남은 용량 미터 | 슬롯 A에 삽입된 메모리 카드의 남은 용량을 막대 그래프의 백분율로 표시합니다. |
| 메모리 카드 A 남은 시간 | 현재 녹화 조건에서 슬롯 A에 삽입된 메모리 카드의 남은 녹화 시간 예상치를 분 단위로 표시합니다. |
| 메모리 카드 A 초기화 버튼 | 눌러서 메모리 카드 A 초기화 메뉴를 표시합니다. |
| 메모리 카드 B 정보 | 슬롯 B에 메모리 카드를 삽입하면 아이콘이 표시됩니다. |
| 메모리 카드 B 남은 용량 미터 | 슬롯 B에 삽입된 메모리 카드의 남은 용량을 막대 그래프의 백분율로 표시합니다. |
| 메모리 카드 B 남은 시간 | 현재 녹화 조건에서 슬롯 B에 삽입된 메모리 카드의 남은 녹화 시간 예상치를 분 단위로 표시합니다. |
| 메모리 카드 B 초기화 버튼 | 눌러서 메모리 카드 B 초기화 메뉴를 표시합니다. |
[Network] 상태 화면
네트워크 연결 상태를 표시합니다.
| 표시 항목 | 설명 |
|---|---|
| [Wireless LAN]* | 무선 LAN 설정 및 연결 상태 |
| [Wired LAN]* | 유선 LAN 설정 및 연결 상태 |
| [USB] / [USB Stream] / [USB Tethering]* | USB 기능 설정 및 연결 상태 |
| [Bluetooth] | Bluetooth 설정 및 연결 상태 |
| [Show Authentication] | 눌러서 장치 연결을 위한 사용자 이름과 암호를 표시합니다 |
힌트
- [Status] 열이 깜박이는 경우, 깜박이는 항목을 누르면 수행할 작업에 대한 힌트가 표시될 수 있습니다. 자세한 내용은 ""Monitor & Control"로 연결", "무선 LAN을 통해 인터넷에 연결", "USB 테더링을 통해 인터넷에 연결" 및 "유선 LAN을 통해 인터넷에 연결"을 참조하십시오.
[Stream] 상태 화면
스트리밍 상태를 표시합니다.
| 표시 항목 | 설명 |
|---|---|
| [RTMP/RTMPS Status]* / [SRT-Caller Status]* | 스트리밍 기능 켜짐/꺼짐 설정. [On]으로 설정된 경우 스트리밍 기능 상태도 표시됩니다. |
| [ARC] | [SRT-Caller 1] ~ [SRT-Caller 3] 자동 속도 제어 기능 켜짐/꺼짐 상태. [On]으로 설정된 경우 자동 속도 제어 상태도 표시됩니다. |
| [Destination]* | 스트리밍 대상 설정 |
| [Latency] / [TTL] | [SRT-Caller 1] ~ [SRT-Caller 3] 스트리밍 대기 시간 및 TTL(Time-to-Live) |
| [Destination URL] | 스트리밍 대상 URL |
| [Codec] | 코덱 |
| [Audio Channel] | 오디오 채널 |
| [Resolution] / [Bit Rate] | 스트리밍 해상도 및 비트 전송률 |
[File Transfer] 상태 화면
파일 전송 정보를 표시합니다.
| 표시 항목 | 설명 |
|---|---|
| [Auto Upload]* | [Auto Upload] 켜짐/꺼짐 상태 |
| [Auto Upload (Proxy)]* | [Auto Upload (Proxy)] 켜짐/꺼짐/청크 상태 |
| [Total Transfer Progress] | 모든 작업의 전송 진행률 |
| [Default Upload Server]* | [Auto Upload (Proxy)] 전송 대상 서버 선택 |
| [Job Status(Remain/Total)] | 남은 작업 수 및 총 작업 수 |
| [Current File Transfer Progress] | 현재 파일 전송의 전송 진행률 |
| [Current Transferring File Name] | 현재 전송된 파일 이름 |
| [Server Address] | 파일 전송 대상 서버 이름 |
| [Destination Directory] | 파일 전송 대상 서버의 대상 디렉터리 |
