Cameră video Solid-State MemoryPXW-Z200/HXR-NX800Ghid de asistență

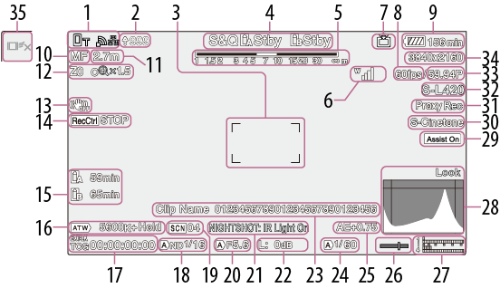

Informaţii afişate pe ecran în timpul filmării

1. Starea rețelei

   Afișează starea conexiunii la rețea ca pictogramă.

2. Progres încărcare/Fișiere rămase

3. Focus area

   Afișează zona de focalizare pentru focalizare automată.

4. Mod de înregistrare slot A/B/Stare de operare

   Display	Semnificație
   Rec	Înregistrare
   Stby	Înregistrare în așteptare

5. Depth of field (Adâncime câmp)

6. Indicator de stare seria UWP-D

   Afişează puterea semnalului la nivelul RF ca pictogramă atunci când un dispozitiv din seria UWP-D este conectat la un suport MI configurat pentru transfer audio digital.

7. Stare redare în timp real

   Pentru redarea în timp real SRT, se afișează și rata de biți pentru canalul de redare audio.

   Display	Semnificație
   	Starea de transmisie a redării în timp real
   	Comutare la starea de transmisie a redării în timp real
   	Redare în timp real în stare de netransmitere din cauza unei erori

8. Frecvență de cadre la înregistrare mișcare lentă și rapidă
9. Capacitate rămasă a bateriei/tensiune DC IN

10. Mod de focalizare

    Display		Semnificație
    		Modul [Focus Hold]
    		Modul MF
    		Mod AF
    		Modul de focalizare automată cu urmărire în timp real
    Focalizare automată cu recunoașterea subiectului (AF////)
    		Pictogramă de detecție umană
    		Pictogramă detecție numai oameni cu focalizare automată
    		Pictogramă față de urmărit salvată
    		Pictogramă AF întreruptă1)

    ¹⁾Se afișează în timpul funcționării focalizării automate atunci când operarea cu focalizare automată nu poate continua și se oprește temporar. Pictograma dispare atunci când cauza opririi funcționării cu focalizare automată este rezolvată și se reia funcționarea cu focalizare automată.

11. Poziția de focalizare

    Afișează poziția de focalizare.

12. Poziție zoom

    Afișează poziția de zoom în intervalul dintre 0 (superangular) și 99 (teleobiectiv).

    Afișajul poate fi schimbat într-un indicator cu bare.

    Următoarele elemente sunt adăugate pe afişaj când este activată tehnologia Clear Image Zoom.

    Display	Semnificație
    	Tehnologia Clear Image Zoom este activată
    Valoare factor de mărire	Când este utilizată tehnologia Clear Image Zoom

13. Mod de stabilizare a imaginii

14. Stare Ieșire SDI/ieșire HDMI [Rec Control]

    Afișează starea de ieșire a semnalului de ieșire SDI/ HDMI.

15. Capacitate rămasă a suportului de înregistrare

    Display	Semnificație
    	Montare/stare montură ([Media(A)])
    	Montare/stare montură ([Media(B)])
    	Montare/stare montură ([Media(B)])1)
    (Clipește)	Stare montură (neînregistrabil) ([Media(B)])1) 2)

    ¹⁾Înregistrarea doar a clipurilor proxy

    ²⁾S-a produs un avertisment privind o eroare sau de capacitate rămasă insuficientă la începutul sau în timpul înregistrării.

    Apare o pictogramă (protejat) atunci când cardul de memorie este protejat împotriva scrierii.

16. Modul balans de alb

    Display	Semnificație
    	Mod automat
    [Hold]	Mod automat întrerupt
    W:P	Modul presetat
    W:A	Modul de memorie A
    W:B	Modul de memorie B

17. Blocare externă cod de timp/Afișare date timp

    Afișează „EXT-LK” când este blocat la codul de timp al unui dispozitiv extern.

18. Filtru ND

    Display	Semnificație
    	Mod automat

19. Fișier al scenei

20. Iris

    Afișează poziția irisului (valoare F).

21. Stare [NIGHTSHOT] /Avertizare nivel video

22. Amplificare

    În modul de captură [Custom], afișează valoarea amplificării sau valoarea ISO. În modul captură jurnal, afișează valoarea ISO.

    Display	Semnificație
    	Mod automat
    H	Modul Preset H
    M	Modul Preset M
    L	Modul Preset L
    	Mod de ajustare temporară

23. Denumirea clipului

    Afișează numele clipului în curs de înregistrare sau al următorului care va fi înregistrat.

24. Shutter
25. Mod AE/nivel AE

26. Nivel bulă

    Afișează nivelul orizontal în pași de câte ±1° până la ±15°.

27. Decibelmetru audio

    Afișează nivelul audio pentru CH1 până la CH4.

28. Monitor de semnal video

    Afișează o formă de undă, un vectorscop și o histogramă.

    Linia portocalie indică valoarea setată a nivelului Zebra.

    În modul de captură jurnal, starea aplicației LUT pentru ținta monitorului este afișată deasupra afișajului. Când este selectat [LUT Off], se afișează setarea pentru Color Gamut. Când este selectat [LUT On], se afișează „Look”, indiferent de tipul de LUT aplicat.

29. Asistență pentru afișare gama/Aspect de bază

    În modul de captură [Custom], afișează starea de asistență pentru afișare gama. Funcția de Asistență pentru afișare gama poate fi pornită/oprită utilizând un buton alocat la [Gamma Display Assist].

    În modul captură jurnal, afișează setarea Aspect de bază.

30. Indicator al înregistrării video

    Afișează semnalul video pentru înregistrarea pe cardurile de memorie. În modul de captură [Custom], afișează setarea aspectului de bază.

    În modul de captură jurnal, afișează setarea Color Gamut.

31. Stare Proxy

    Display	Semnificație
    	Înregistrare pe server proxy pornită
    	Înregistrare pe server proxy
    (clipește)	Înregistrare pe server proxy nepregătită
    	Înregistrare pe server proxy chunk pornită
    	Înregistrare pe server proxy chunk
    (clipește)	Înregistrare pe server proxy chunk nepregătită

32. Indicator format de înregistrare (codec)

    Afişează numele formatului pentru înregistrarea pe cardurile de memorie.

33. Indicator format de înregistrare (rată de cadre și metodă de scanare)

34. Indicator format de înregistrare (dimensiune imagine)

    Afişează dimensiunea imaginii pentru înregistrarea pe cardurile de memorie.

35. Butonul pentru oprirea focalizării automate cu urmărire în timp real

Informații afișate pe ecran în timpul redării

Următoarele informații sunt suprapuse imaginii de redare.

1. Starea rețelei
2. Progres încărcare/Fișiere rămase
3. Număr clip/număr total de clipuri
4. Starea redării
5. Format de redare (rată de cadre și metodă de scanare)
6. Stare redare în timp real

7. Bit rate

   Afișează rata de biți pentru redarea în timp real SRT când [ARC] este setat la [On]. Afișajul se aprinde intermitent dacă rata de biți scade sub valoarea setată de funcția Canal de redare audio.

8. Format de redare (dimensiune imagine)
9. Capacitate rămasă a bateriei/tensiune DC IN
10. Format de redare (codec)

11. Suport de înregistrare

    Apare o pictogramă (protejat) atunci când cardul de memorie este protejat împotriva scrierii.

12. Ora şi data
13. Denumirea clipului

14. Asistență la afișarea gamma

    În modul de captură [Custom], afișează starea de asistență pentru afișare gama.

    În modul de captură jurnal, afișează LUT monitor aplicat.

15. Decibelmetru audio

    Afişează nivelul sunetului de redare.

16. Gama înregistrare clip redat

    Afișează gama de înregistrare dacă clipul redat a fost înregistrat cu [HLG] sau [S-Log3].

Pictograme

Pictograme de conexiune la rețea

Pictograme seria UWP-D
