Connessione tramite LAN cablata (PXW-Z300 / PXW-Z200 / HXR-NX800 / ILME-FX5 / ILME-FX6 / MPC-2610)

È possibile collegare una telecamera e un dispositivo di comando collegandoli a uno stesso router o switch tramite una connessione LAN cablata o una connessione diretta.

Questo metodo di connessione supporta il monitoraggio multiple telecamere.

Nota

  • Su Android, la connessione tramite uno switch e la connessione diretta tra una telecamera e un dispositivo di comando non sono supportate.

Illustrazione che mostra il rapporto di connessione quando una telecamera e un dispositivo mobile sono connessi tramite LAN cablata a uno stesso router.

(A) Telecamera

(B) Connessione LAN cablata

(C) Router o switch

(D) Comando a distanza

(E) Dispositivo di comando su cui è installata questa app



Illustrazione che mostra lo schema di collegamento quando una telecamera e un dispositivo di comando sono connessi direttamente tramite LAN cablata.

(A) Telecamera

(B) Connessione LAN cablata

(C) Comando a distanza

(D) Dispositivo di comando su cui è installata questa app

  1. : Connettere una telecamera e un dispositivo di comando allo stesso router o switch.

    Suggerimento

    • A seconda della telecamera utilizzata, potrebbe essere necessario l’impiego di un adattatore LAN. Per informazioni dettagliate sugli adattatori LAN verificati come compatibili, fare riferimento alla pagina di supporto Monitor & Control.
  2. : Premere e mantenere premuto il pulsante MENU (Menu) per visualizzare il menu.
  3. : Configurare le seguenti impostazioni se sulla telecamera non sono stati configurati un nome utente e una password.
    1. Impostare il nome utente.
      • ILME-FX6: [Network] – [Access Authentication] – [User Name]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [User Name]
    2. Generare automaticamente una nuova password.
      • ILME-FX6: [Network] – [Access Authentication] – [Generate Password]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [Generate Password]

    Suggerimento

    • È possibile configurare una password anche manualmente utilizzando le seguenti voci di menu.
      • ILME-FX6: [Network] – [Access Authentication] – [Input Password]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [Input Password]
    • Il nome utente e la password possono essere visualizzati anche come testo e codice QR.
      • ILME-FX6: [Network] – [Access Authentication] – [Show Settings]
      • PXW-Z300 / PXW-Z200 / HXR-NX800 / MPC-2610: [Network] – [Network Setup] – [Show Authentication]

    Nota

    • Fare attenzione a non lasciare che altri vedano il codice QR o la password.
  4. : Selezionare [Network] – [Wired LAN] – [Setting] – [On].

    Le connessioni LAN cablate sono abilitate.

  5. : Selezionare [Network] – [Wired LAN] – [Camera Remote Control] – [Enable].

    Il comando a distanza della telecamera è abilitato.

  6. : Impostare l’indirizzo IP della telecamera (l’impostazione non è necessaria se si utilizza un router con DHCP abilitato).
    1. Selezionare [Network] – [Wired LAN] – [Detail Settings] – [DHCP] – [Off].
    2. Impostare l’indirizzo IP, la subnet mask e il gateway.
      (Esempio)
      Indirizzo IP: 192.168.0.10
      Subnet mask: 255.255.255.0
      Gateway: 192.168.0.1
  7. : Impostare l’indirizzo IP del dispositivo di comando (l’impostazione non è necessaria se si utilizza un router con DHCP abilitato).
    1. Selezionare [Settings] – [Ethernet].
    2. Toccare il nome dell’interfaccia.
    3. Selezionare [Configure IP] – [Manual].
    4. Impostare indirizzo IP, subnet mask e router.
      (Esempio)
      Indirizzo IP: 192.168.0.100*
      Subnet mask: 255.255.255.0
      Router: 192.168.0.1
      * Impostare il numero nel campo “100” su un valore che non sia in conflitto con altre telecamere o altri dispositivi di comando.
    5. Toccare [Save].
  8. : Avviare l’app e toccare (Menu app) – [Connect].

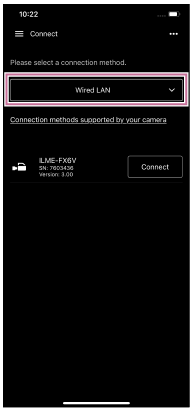

  9. : Selezionare [Wired LAN] nella schermata di connessione.

  10. : Toccare [Connect] per la telecamera da connettere nella schermata di connessione.
  11. : Autenticare l’accesso per la connessione per abilitare la comunicazione crittografata con la telecamera.

In caso di problemi di connessione

Fare riferimento alla pagina di supporto Monitor & Control.
