اتصال واحد دستگیره XLR (ILME-FX5 فقط)
وقتی واحد دستگیره XLR به واحد متصل باشد، میتوانید از عملکردهای آداپتور XLR استفاده کنید.
نکته
- واحد دستگیره XLR مدل XLR-H1 (جداگانه فروخته میشود) را نمیتوان به واحد متصل کرد.
-
درپوش کفشک (A) را بردارید و پایه کفشک چندرابط (B) واحد دستگیره XLR را به کفشک چندرابط متصل کنید.
-
دو پیچ را با استفاده از یک سکه یا جسم دیگری محکم سفت کنید.
نکته
- پیش از اتصال یا جدا کردن دستگیره، دوربین را خاموش کنید.
- هنگام اتصال واحد دستگیره XLR، دو پیچ اتصال دستگیره را محکم سفت کنید. استفاده از دستگیره بدون محکم کردن پیچهای اتصال دستگیره ممکن است به کنتاکتهای کفشک چندرابط آسیب بزند یا باعث افتادن دوربین شود.
ضمیمه کفشک لوازم جانبی
-
چهار پیچ را از واحد دستگیره XLR باز کنید.
-
لبه جلویی صفحه کفشک لوازم جانبی (A) را بلند کنید و صفحه را در جهت مخالف پیکانی که روی صفحه حک شده است، بکشید.
-

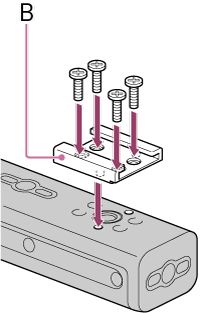

کفشک لوازم جانبی (B) را روی پایه کفشک لوازم جانبی قرار دهید، برجستگیهای روی کفشک را با نقاط متناظر روی پایه تنظیم کنید، و چهار پیچ را سفت کنید.
- از پیچهای ارائهشده همراه کیت کفشک لوازم جانبی استفاده کنید.
-
صفحه کفشک لوازم جانبی (A) را در جهت پیکان وارد کنید تا بخش U-شکل روی انتهای کفشک لوازم جانبی جفت شود.
نکته
- وارد کردن آن با جهتگیری اشتباه ممکن است باعث آسیب شود.
راهنمایی
- برای برداشتن کفشک لوازم جانبی، صفحه کفشک لوازم جانبی را مطابق توضیحات مرحله 2 بردارید، چهار پیچ را باز کنید و کفشک لوازم جانبی را بردارید.
