نمودارهای بلوکی
نمودارهای بلوکی به صدا و منوی [صدا] مربوط هستند.

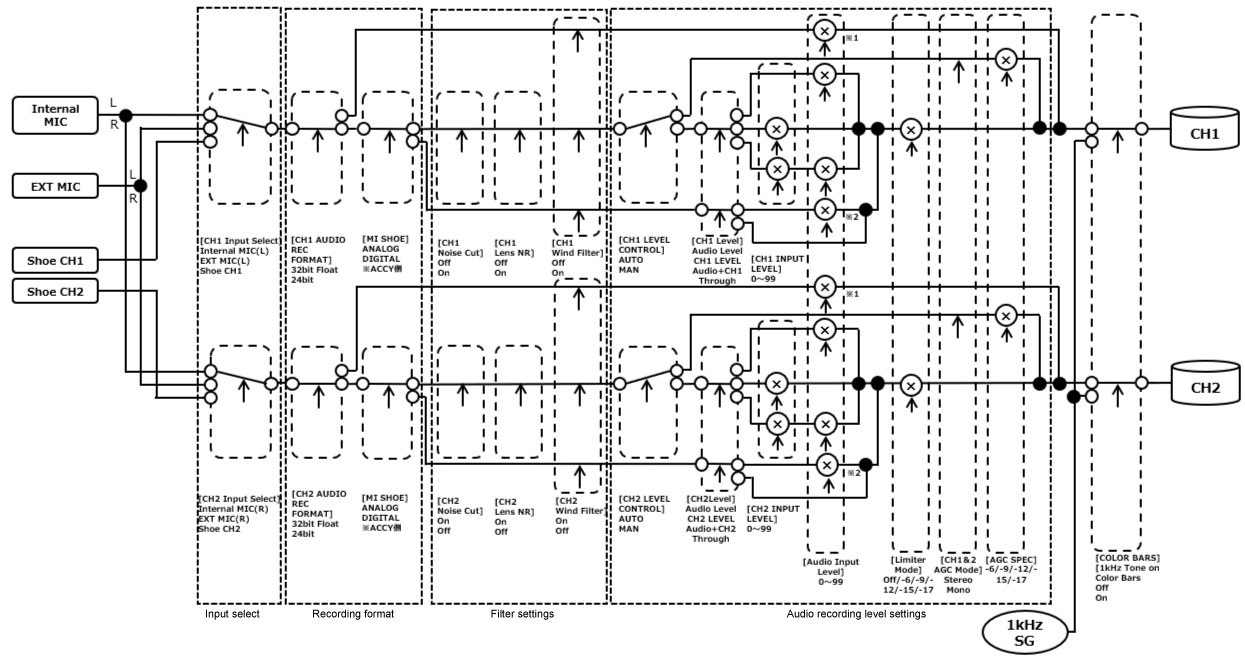

[ورودی صدا] (CH1&CH2)
*1: وقتی آداپتور XLR روی AUTO تنظیم شده باشد، غیرفعال میشود
*2: وقتی XLR-H2 و XLR-A4 روی AUTO تنظیم شده باشند، غیرفعال میشود
* برای ورودی صدا از یک آداپتور XLR، در منو، [صدا] – [ورودی صدا] – [کنترل سطح CH1] را روی [کنترل سطح CH2] تنظیم کنید.

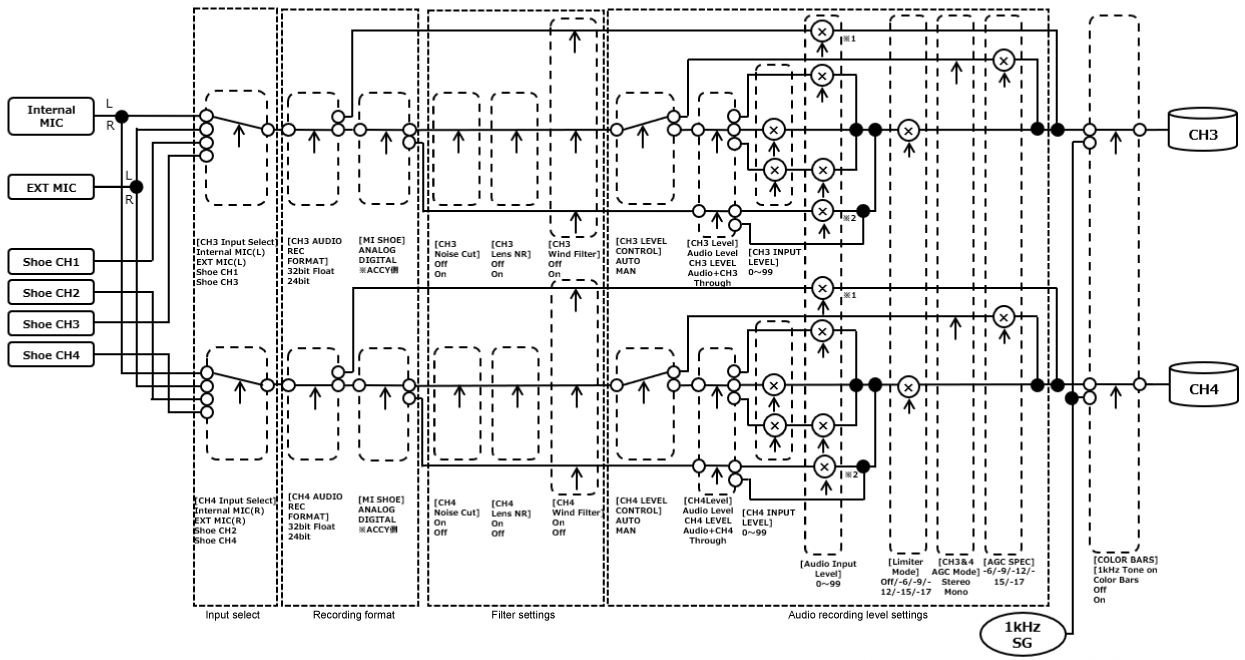

[ورودی صدا] (CH3&CH4)
*1: وقتی آداپتور XLR روی AUTO تنظیم شده باشد، غیرفعال میشود
*2: وقتی XLR-H2 و XLR-A4 روی AUTO تنظیم شده باشند، غیرفعال میشود
* برای ورودی صدا از یک آداپتور XLR، در منو، [صدا] – [ورودی صدا] – [کنترل سطح CH1] را روی [کنترل سطح CH3] تنظیم کنید.

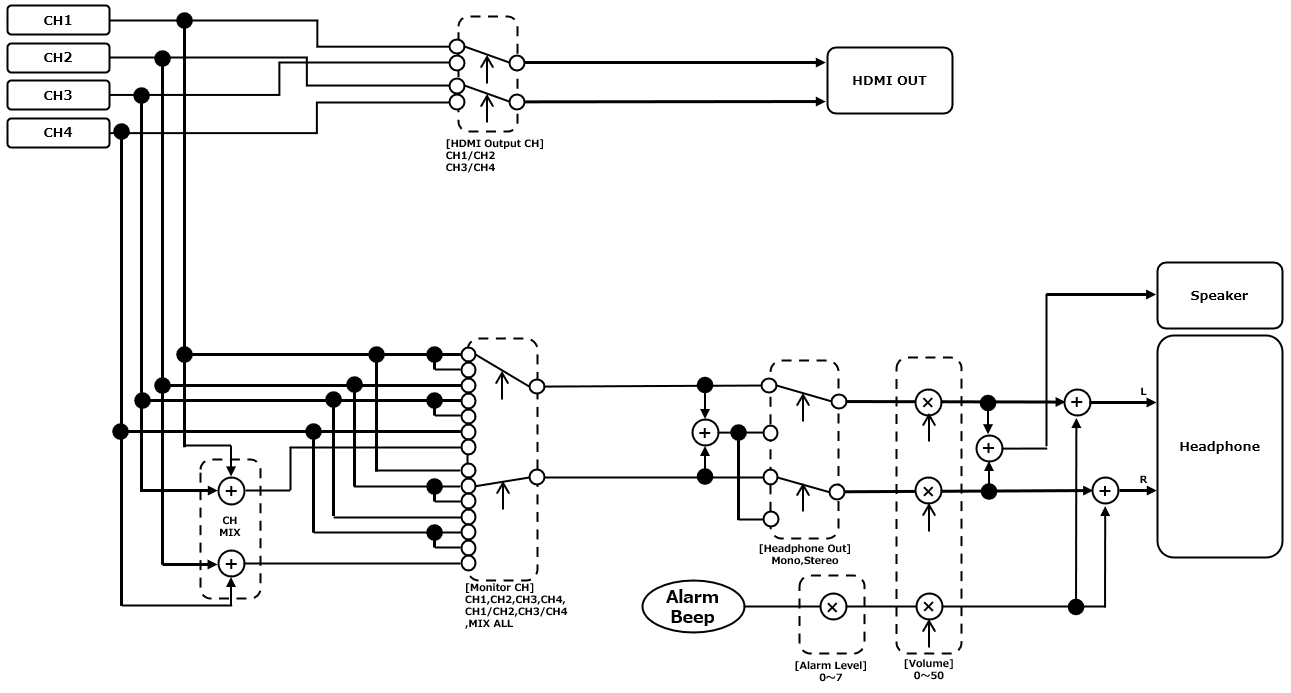

نمودار بلوکی (نمونه خروجی)
