قسمت بالایی

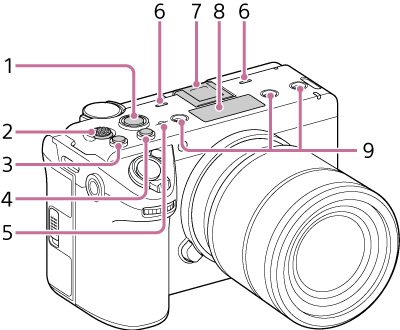

تصویر سمت بالای دوربین. محل هر قسمت در سمت بالایی به‌صورتی نشان داده شده است که سمتی که لنز به آن متصل می‌شود رو به جلو است. قطعهٔ 8 در مرکزِ جلوی قسمت بالا قرار دارد و قطعهٔ 9 (3 محل) در هر دو طرف قرار دارد. قطعهٔ 7 پشتِ قطعهٔ 8 قرار دارد. قسمت 6 (2 محل) در هر طرفِ قسمت 7 قرار دارد. قسمت‌های 1 تا 4 در سمت بالایی، در سمت چپِ لنز، در جهت پادساعتگرد قرار گرفته‌اند.

  1. دکمه ضبط START/STOP

    دکمه START/STOP ضبط را فشار دهید تا، پس از روشن شدن چراغ، ضبط آغاز شود. دوباره فشار دهید، تا، پس از خاموش شدن چراغ، ضبط متوقف شود.

  2. چندانتخابی

    برای عملیات فوکوس خودکار و عملکرد منو استفاده می‌شود. مکان‌نما را در 8 جهت حرکت می‌دهد و با فشار دادن آن، مقادیر را انتخاب/اعمال می‌کند.

  3. دکمه قابل‌تعیین 3
  4. دکمه قابل‌تعیین 2

  5. نشانگر موقعیت حسگر تصویر

    حسگر تصویر نور را به سیگنال‌های الکتریکی تبدیل می‌کند. موقعیت سطح حسگر با (نشانگر موقعیت حسگر تصویر) نشان داده می‌شود. برای اندازه‌گیری دقیق فاصله تا سوژه، فاصله را نسبت به این خط اندازه‌گیری کنید.

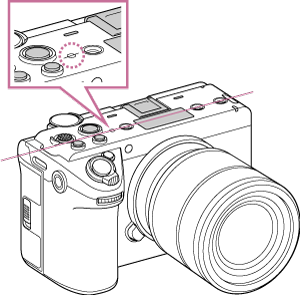

    تصویر موقعیت حسگر تصویر. علامت (مورد 5) در بالا و سمت چپِ دوربین، موقعیت حسگر تصویر را نشان می‌دهد.

  6. میکروفن داخلی

    میکروفن برای ضبط صدای محیط.

  7. کفشک چندرابط

    برای اتصال واحد دستگیره XLR و سایر لوازم جانبی (به صورت جداگانه فروخته می‌شود) استفاده می‌شود.

    برای دریافت اطلاعات بیش‌تر درباره لوازم جانبی که کفشک چندرابط از آن پشتیبانی می‌کند، با نماینده فروش خود تماس بگیرید.

  8. رابط VF

    به منظره‌یاب DVF-EL1 (به صورت جداگانه فروخته می‌شود) وصل کنید.

  9. سوراخ‌ پیچ اتصال لوازم جانبی

    منطبق با پیچ‌های ‎1/4-20 UNC

    هنگام اتصال لوازم جانبی، از پیچی به طول 5.5 میلی‌متر یا کوتاه‌تر استفاده کنید. اگر از پیچی بلندتر از 5.5 میلی‌متر استفاده کنید، نمی‌توانید لوازم جانبی را محکم به دستگاه ببندید و ممکن است دستگاه آسیب ببیند.
