A hangjelet szolgáltató eszközök kiválasztása az XLR-kar (csak ILME-FX5)

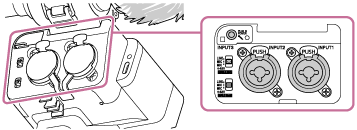

  1. A hangforrásokat az XLR-kar INPUT1/INPUT2/INPUT3 csatlakozójára kösse.

    Ha az INPUT1 és INPUT2 csatlakozó közül csak az egyiket használja, akkor az INPUT1 legyen az.

    Ha az INPUT3 csatlakozóra köt hangforrást, hagyja ki a 3. lépést.

  2. Válassza ki a bemeneti hangforrást.

    Ha hangforrást köt az INPUT1/INPUT2 csatlakozóra, a rájuk kötött eszközöknek megfelelően állítsa be az INPUT1 (LINE/MIC/MIC+48V)/INPUT2 (LINE/MIC/MIC+48V) kapcsolókat.

    • LINE (bemeneti referenciaszint: +4 dBu (0 dBu = 0,775 Vrms)): külső hangforrás (pl. keverő)
    • MIC: dinamikus, elemes mikrofonhoz
    • MIC+48V: +48 V-os fantomtáplált mikrofonhoz
    • Mikrofon csatlakoztatása/leválasztása előtt az INPUT1 (LINE/MIC/MIC+48V) kapcsolót feltétlenül állítsa nem MIC+48V helyzetbe. Ha a kapcsoló MIC+48V helyzetben áll, a kábel csatlakoztatása vagy leválasztása durranó kattanást okozhat, sőt a mikrofon akár meg is hibásodhat.
    • Ha a MIC+48V beállítást választja és +48 V áramforrással nem kompatibilis mikrofont csatlakoztat, tönkremehet a csatlakoztatott eszköz. Az eszköz csatlakoztatása előtt ellenőrizze a beállítást.
    • Ha gond az üresen maradt csatlakozók zaja, állítsa megfelelő INPUT1/INPUT2 kapcsolóikat (LINE/MIC/MIC+48V) LINE helyzetbe.
  3. Az XLR-kar kimenő csatornája az INPUT SELECT (CH1/CH2) / INPUT SELECT (CH3/CH4) kapcsolóval állítható be.

    Az XLR-kar egyes kimenő csatornáihoz tartozó bemenő csatornák az INPUT1, INPUT2 vagy INPUT3 használatával választhatók ki.

  4. A mikrofonok referencia bemeneti szintjét az eszközökhöz csatlakoztatott bemenetek ATT (INPUT1 / INPUT2 / INPUT3) kapcsolójával állítsa be.

    • 0dB: ha a felvételhez erősíteni kívánja a hangot, például kis érzékenységű mikrofon használatakor.

      • INPUT1/INPUT2: a bemeneti referenciaszint −60 dBu
      • INPUT3: a bemeneti referenciaszint −76 dBu

    • 10dB: emberi hang vételekor ez az ajánlott felvételi hangszint.

      • INPUT1/INPUT2: a bemeneti referenciaszint −50 dBu
      • INPUT3: a bemeneti referenciaszint −66 dBu

    • 20dB: ha a felvételhez gyengíteni kívánja a hangot, például nagy érzékenységű mikrofon használatakor.

      • INPUT1/INPUT2: a bemeneti referenciaszint −40 dBu
      • INPUT3: a bemeneti referenciaszint −56 dBu

    Megjegyzés

    • Az ATT (INPUT1 és INPUT2) kapcsolók csak akkor működnek, ha a megfelelő INPUT1 (LINE/MIC/MIC+48V) kapcsoló vagy INPUT2 (LINE/MIC/MIC+48V) kapcsoló „MIC” vagy „MIC+48V” helyzetben áll.
      „LINE” helyzetben a bemeneti referenciaszint +4 dBu (rögzített) és a bemeneti referenciaszint nem változik az ATT kapcsoló átkapcsolásakor.

    Tipp

    • Ha a bemeneti hang olyan erős, hogy analóg túlvezérlést okoz, az XLR-kar OL (overload, túlvezérlés) lámpája () világít. Ilyen esetben vegye vissza a hangerőt a csatlakoztatott eszköz vagy az XLR-kar ATT kapcsolójával, hogy a lámpa ne világítson.
  5. A felvételi hangszint állítása.

    A felvételi hangszint állításával kapcsolatos részletek „A felvételi hangszint állítása az XLR-kar használatával (csak ILME-FX5)” cím alatt találhatók.
