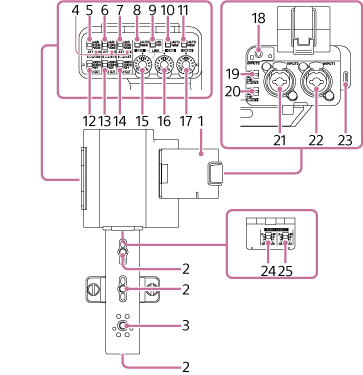

XLR-kar (csak ILME-FX5)
-
Mikrofontartó
-
Tartozékrögzítő menetes furatok
Kompatibilis az 1/4-20 UNC csavarokkal (amelyek hossza legfeljebb 8,0 mm).
-
Tartozék vakusín tartócsonk/tartozékrögzítő menetes furat
Kompatibilis az 1/4-20 UNC csavarokkal (amelyek hossza legfeljebb 7,5 mm).
-
OL (túlvezérlésjelző) lámpa
Kigyullad, ha a bemeneti hangjel olyan erős, hogy analóg túlvezérlést okoz. Állítsa vissza a hangerőt a csatlakoztatott eszköz vagy a kar egység ATT kapcsolójával, hogy a lámpa ne világítson.
-
ATT (INPUT1) kapcsoló
Az INPUT1 csatlakozó bemeneti referenciaszintjét állítja be. Akkor van engedélyezve, ha az INPUT1 (LINE/MIC/MIC+48V) kapcsoló „MIC” vagy „MIC+48V” helyzetben áll.
-
ATT (INPUT2) kapcsoló
Az INPUT2 csatlakozó bemeneti referenciaszintjét állítja be. Akkor van engedélyezve, ha az INPUT2 (LINE/MIC/MIC+48V) kapcsoló „MIC” vagy „MIC+48V” helyzetben áll.
-
ATT (INPUT3) kapcsoló
Az INPUT3 csatlakozó bemeneti referenciaszintjét állítja be.
-
AUTO/MAN (CH1) kapcsoló
A CH1 csatornára kiadott hangszint beállítási módjának (automatikus/kézi) választására szolgál.
-
LINK kapcsoló
A LINK kapcsoló „ON” és egyidejűleg az AUTO/MAN (CH1) kapcsoló „MAN” helyzetében a CH1 és CH2 csatorna felvételi hangszintje az AUDIO LEVEL (CH1) tárcsával állítható.
Ha az AUTO/MAN (CH1) „AUTO” beállítású, a CH2 beállítása is „AUTO”, de ez önmagában nem kapcsolja össze a CH1 és a CH2 felvételi hangszintjét. Összekapcsolásukhoz állítsa a teljes menü [Audio] – [Audio bemenet] – [CH1&2 AGC mód] vagy [CH3&4 AGC mód] pontját [Sztereó] értékre.
-
AUTO/MAN (CH2) kapcsoló
A CH2 csatornára kiadott hangszint beállítási módjának (automatikus/kézi) választására szolgál.
-
AUTO/MAN (CH3/4) kapcsoló
A CH3 és CH4 csatornára kiadott hangszint beállítási módjának (automatikus/kézi) választására szolgál.
-
LOW CUT (INPUT1) kapcsoló
Csillapítja az INPUT1 csatlakozón érkező hangjel alacsony frekvenciás összetevőit, ezzel csökkentve a felesleges zajt.
Akkor van engedélyezve, ha az INPUT1 (LINE/MIC/MIC+48V) kapcsoló „MIC” vagy „MIC+48V” helyzetben áll.
-
LOW CUT (INPUT2) kapcsoló
Csillapítja az INPUT2 csatlakozón érkező hangjel alacsony frekvenciás összetevőit, ezzel csökkentve a felesleges zajt.
Akkor van engedélyezve, ha az INPUT2 (LINE/MIC/MIC+48V) kapcsoló „MIC” vagy „MIC+48V” helyzetben áll.
-
LOW CUT (INPUT3) kapcsoló
Csillapítja az INPUT3 csatlakozón érkező hangjel alacsony frekvenciás összetevőit, ezzel csökkentve a felesleges zajt.
-
AUDIO LEVEL (CH1) tárcsa
A CH1 csatornára kiadott felvételi hangszintet állítja.
-
AUDIO LEVEL (CH2) tárcsa
A CH2 csatornára kiadott felvételi hangszintet állítja.
-
AUDIO LEVEL (CH3/4) tárcsa
A CH3 és CH4 csatornára kiadott felvételi hangszintet állítja.
-
INPUT3 csatlakozó (Ø3,5 mm-es sztereó mini jack, kompatibilis a Plug-in Power (PiP) mikrofontáplálási szabvánnyal)
-
INPUT2 (LINE/MIC/MIC+48V) kapcsoló
Az INPUT2 csatlakozóra kötött eszköz típusát váltja.
-
INPUT1 (LINE/MIC/MIC+48V) kapcsoló
Az INPUT1 csatlakozóra kötött eszköz típusát váltja.
-
INPUT2 csatlakozó (XLR/TRS* típusú, 3-érintkezős, aljzat, +48 V-os fantom tápellátással kompatibilis)
*3-pólusú dugasz (csúcs: Hot, gyűrű: Cold, szár: GND (test))
-
INPUT1 csatlakozó (XLR/TRS* típusú, 3-érintkezős, aljzat, +48 V-os fantom tápellátással kompatibilis)
*3-pólusú dugasz (csúcs: Hot, gyűrű: Cold, szár: GND (test))
-
USB Type-C csatlakozók
Az XLR-kar firmware programjának frissítésére szolgál.
Megjegyzés
- Nem támogatja hangjel USB kiadását. Nem támogatja az USB-s táplálást (az USB PD szabványt sem).
-
INPUT SELECT (CH1/CH2) kapcsoló
Az MI papucs bemeneti csatornáit (CH1/CH2) állítja be.
-
INPUT SELECT (CH3/CH4) kapcsoló
Az MI papucs bemeneti csatornáit (CH3/CH4) állítja be.
