Alapvető használati konfigurálás

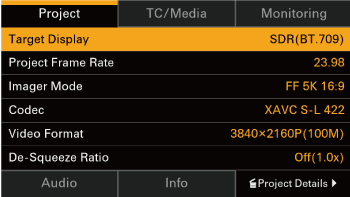

Felvételkészítés előtt a menü [Projekt] pontjában konfigurálja az egység alapvető használati műveleteit, használati alkalmazása szerint.
Képszenzor üzemmód és felvételi formátumok
A választható felvételi formátumok (kodek, képméret, képfrekvencia) és a felvételi képfrekvenciák a [Projekt képkockaszáma] és [Képalkotó mód] kombinációjától függően a következők szerint változnak.
XAVC HS-L 422 / XAVC HS-L 420 / XAVC S-L 422
| XAVC HS-L 422 | XAVC HS-L 420 | XAVC S-L 422 | |||
|---|---|---|---|---|---|
| [Projekt képkockaszáma] | [Képalkotó mód] | 3840×2160P | 3840×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Rögzített | Rögzített | Rögzített | – |
| FFc 4.5K 16:9 | Rögzített | Rögzített | Rögzített | – | |
| 59.94/50 | FF 5K 16:9 | 120fps-ig 60fps-ig1) |
120fps-ig 60fps-ig1) |
120fps-ig 60fps-ig1) |
240fps-ig |
| FFc 4.5K 16:9 | 120fps-ig | 120fps-ig | 120fps-ig | – | |
| S35 3.2K 16:9 | – | – | – | 240fps-ig | |
| 29.97/25 | FF 5K 16:9 | – | – | 120fps-ig 60fps-ig1) |
240fps-ig |
| FFc 4.5K 16:9 | – | – | 120fps-ig | – | |
| S35 3.2K 16:9 | – | – | – | 240fps-ig | |
| 23.98 | FF 5K 16:9 | 120fps-ig 60fps-ig1) |
120fps-ig 60fps-ig1) |
120fps-ig 60fps-ig1) |
240fps-ig |
| FFc 4.5K 16:9 | 120fps-ig | 120fps-ig | 120fps-ig | – | |
| S35 3.2K 16:9 | – | – | – | 240fps-ig | |
1)Amikor kettős erősítés van engedélyezve
XAVC S-L 420 / XAVC S-I
| XAVC S-L 420 | XAVC S-I | |||||
|---|---|---|---|---|---|---|
| [Projekt képkockaszáma] | [Képalkotó mód] | 3840×2160P | 1920×1080P | 4096×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Rögzített | Rögzített | – | – | – |
| FFc 4.5K 16:9 | Rögzített | – | – | – | – | |
| S35 3.2K 16:9 | – | Rögzített | – | – | – | |
| 59.94/50 | FF 5K 17:9 | – | – | 120fps-ig 60fps-ig1) |
– | – |
| FF 5K 16:9 | 120fps-ig 60fps-ig1) |
240fps-ig | – | 120fps-ig 60fps-ig1) |
240fps-ig | |
| FFc 4.5K 17:9 | – | – | 120fps-ig | – | – | |
| FFc 4.5K 16:9 | 120fps-ig | – | – | 120fps-ig | – | |
| S35 3.2K 16:9 | – | 240fps-ig | – | – | 240fps-ig | |
| 29.97/25 | FF 5K 17:9 | – | – | 120fps-ig 60fps-ig1) |
– | – |
| FF 5K 16:9 | 120fps-ig 60fps-ig1) |
240fps-ig | – | 120fps-ig 60fps-ig1) |
240fps-ig | |
| FFc 4.5K 17:9 | – | – | 120fps-ig | – | – | |
| FFc 4.5K 16:9 | 120fps-ig | – | – | 120fps-ig | – | |
| S35 3.2K 16:9 | – | 240fps-ig | – | – | 240fps-ig | |
| 23.98 | FF 5K 17:9 | – | – | 120fps-ig 60fps-ig1) |
– | – |
| FF 5K 16:9 | 120fps-ig 60fps-ig1) |
240fps-ig | – | 120fps-ig 60fps-ig1) |
240fps-ig | |
| FFc 4.5K 17:9 | – | – | 120fps-ig | – | – | |
| FFc 4.5K 16:9 | 120fps-ig | – | – | 120fps-ig | – | |
| S35 3.2K 16:9 | – | 240fps-ig | – | – | 240fps-ig | |
| 24 | FF 5K 17:9 | – | – | 120fps-ig 60fps-ig1) |
– | – |
| FFc 4.5K 17:9 | – | – | 120fps-ig | – | – | |
1)Amikor kettős erősítés van engedélyezve
X-OCN / HDMI RAW
| X-OCN | HDMI RAW | ||||
|---|---|---|---|---|---|
| [Projekt képkockaszáma] | [Képalkotó mód] | LT | C1 | C2 | |
| 59.94/50 | FF 5K 3:2 | Rögzített | Rögzített | Rögzített | – |
| FF 5K 17:9 | Rögzített | Rögzített | Rögzített | – | |
| FF 5K 16:9 | Rögzített | Rögzített | Rögzített | – | |
| FFc 4.5K 17:9 | – | – | – | Rögzített | |
| FFc 4.5K 16:9 | – | – | – | Rögzített | |
| FFc 3.8K 16:9 | Rögzített | Rögzített | Rögzített | – | |
| 29.97/25 | FF 5K 3:2 | Rögzített | Rögzített | Rögzített | – |
| FF 5K 17:9 | Rögzített | Rögzített | Rögzített | – | |
| FF 5K 16:9 | Rögzített | Rögzített | Rögzített | – | |
| FFc 4.5K 17:9 | – | – | – | Rögzített | |
| FFc 4.5K 16:9 | – | – | – | Rögzített | |
| FFc 3.8K 16:9 | Rögzített | Rögzített | Rögzített | – | |
| 23.98 | FF 5K 3:2 | Rögzített | Rögzített | Rögzített | – |
| FF 5K 17:9 | Rögzített | Rögzített | Rögzített | – | |
| FF 5K 16:9 | Rögzített | Rögzített | Rögzített | – | |
| FFc 4.5K 17:9 | – | – | – | Rögzített | |
| FFc 4.5K 16:9 | – | – | – | Rögzített | |
| FFc 3.8K 16:9 | Rögzített | Rögzített | Rögzített | – | |
| 24 | FF 5K 3:2 | Rögzített | Rögzített | Rögzített | – |
| FF 5K 17:9 | Rögzített | Rögzített | Rögzített | – | |
| FF 5K 16:9 | Rögzített | Rögzített | Rögzített | – | |
| FFc 4.5K 17:9 | – | – | – | Rögzített | |
| FFc 3.8K 16:9 | Rögzített | Rögzített | Rögzített | – | |

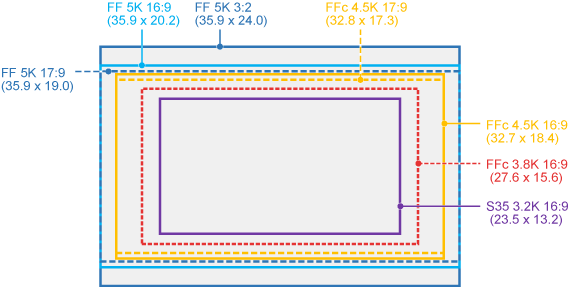

Effektív képméret
Az egység a következő effektív képméretű felvételkészítéseket támogatja (mértékegység: mm).
| [Képalkotó mód] | Effektív képelemszám |
|---|---|
| FF 5K 3:2 | 4992×3328 |
| FF 5K 16:9 | 4992×2808 |
| FF 5K 17:9 | 4992×2632 |
| FFc 4.5K 16:9 | 4552×2560 |
| FFc 4.5K 17:9 | 4552×2400 |
| FFc 3.8K 16:9 | 3840×2160 |
| S35 3.2K 16:9 | 3264×1836 |
