Menüképernyő
Az egység beállításai és állapota a menüképernyőn ellenőrizhetők.
A menü megjelenítése
- Nyomja meg a MENU gombot.

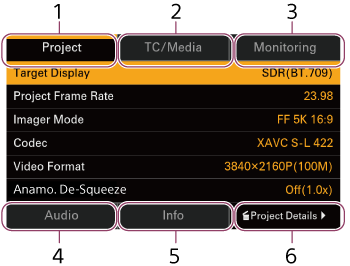

A menüképernyő váltása
Válasszon egy elemet (1–6) a képernyőn a megfelelő képernyő megjelenítéséhez.
Ha ki van választva egy elem, a képernyőket válthatja a többfunkciós választó vagy a többfunkciós tárcsa balra/jobbra forgatásával is.
Ha a kiválasztott kategória képernyőjén a 6. elemre kattint, megjelenik a kiválasztott kategória teljes menüje.
Kilépés a menüből
- Nyomja meg a MENU gombot.
Beállítás módosítása
Ha a menüképernyő látszik, nyomja meg a többfunkciós tárcsát vagy a többfunkciós választót, hogy kiválaszthasson beállítási elemet a képernyőn.
Érintéses művelettel közvetlenül is választhat elemeket.
[Projekt] kategória
Ezzel állíthatja be és ellenőrizheti az alapbeállításokat és a felvételi formátumot.
| Megjelenített elem | Magyarázat | A teljes menü megfelelő pontja |
|---|---|---|
| [Cél kijelzés] | Beállítja a felvételhez/kimenethez tartozó videoszabványt a [Testreszabás] felvételi üzemmódban. | [Alapbeállítás] – [Cél kijelzés] |
| [Beviteli színtér] | A színterjedelem beállítására szolgál. | [Alapbeállítás] – [Cine EI/Rugalmas ISO beáll] – [Beviteli színtér] |
| [Projekt képkockaszáma] | A projekt képfrekvenciát választja ki. | [Felvétel formátum] – [Projekt képkockaszáma] |
| [Képalkotó mód] | Az effektív képméretet állítja. | [Felvétel formátum] – [Képalkotó mód] |
| [Kodek] | Kodek beállítására szolgál. | [Felvétel formátum] – [Kodek] |
| [Videó formátum] | Felvételi formátum. | [Felvétel formátum] – [Videó formátum] |
| [Anamorf visszatágítás] | Anamorf objektívvel végzett felvételkészítéskor a megadott kimeneti rendszeren megjelenő kép visszaszélesítési arányát állítja be. | [Anamorf visszatágítás] – [Arány] |
[TC/Adathordozó] kategória
Ezzel állíthatja be és ellenőrizheti az időkód értékét és a TC formátumot.
| Megjelenített elem | Magyarázat | A teljes menü megfelelő pontja |
|---|---|---|
| [TC mód/Futtatás] | Az időkód futási üzemmódjának megadása. | [Időkód] – [Mód] / [Futtat] |
| [TC kijelzés] | Időadat megjelenítés kapcsolása. | [TC kijelzés] – [Időadat-kijelzés] |
| [TC beállítás] | Az időkód tetszőleges értékre állítása. Az időkód visszaállítása 00:00:00:00 értékre. Az időkód formátumának beállítása. | [Időkód] – [Kézi beállítás] / [Visszaállítás] / [TC formátum] |
| [Kamera ID] | A kameraazonosító beállítása klipnevek létrehozásakor. | [Klip név formátum] – [Kamera ID] |
| [Tekercs szám] | A klipnevek létrehozásakor használt [Tekercs szám] számrész beállítására szolgál. | [Klip név formátum] – [Tekercs szám] |
| [Kamera pozíció] | A klipnevek létrehozásakor használt felvételszám-előtag beállítására szolgál. | [Klip név formátum] – [Kamera pozíció] |
| [Klip név] | A klipnév cím részét jeleníti meg, ha [Automatikus elnevezés] beállítása [Cím]. | [Klip név formátum] – [Cím névbeállításai] |
| [Adathordozó formázás] | Megformázza az „A” vagy „B” kártyahely memóriakártyáját. | [Adathordozó formázás] – [Adathordozó(A)] / [Adathordozó(B)] |
[Megfigyelés] kategória
Ezzel állíthatja be és ellenőrizheti a jelformátumot, a képernyőn megjelenő információkat és a marker szuperponálási állapotot a HDMI-, LCD-monitor- és kereső külső kimeneteken.
| Megjelenített elem | Magyarázat | A teljes menü megfelelő pontja | |
|---|---|---|---|
| [LCD/VF] | [Keretvonal] | Kiválasztja azt a keretvonalat, amely az LCD monitoron és a keresőben megjelenő képre rétegződik. | [Keretvonal] |
| [HDMI] | [Kimeneti formátum] | A HDMI-kimenet felbontását állítja be. | [Kimeneti formátum] |
| [Info. kijelzés] | Be/ki kapcsolja az HDMI képernyőkép kimenetet. | [Kimenet kijelző] | |
| [Keretvonal] | Kiválasztja azt az információt, amely a HDMI-kimenetre rétegződik. | [Keretvonal] | |
| [IP] | [Kimeneti formátum] | A streamelés felbontását mutatja. | [Stream] – [RTMP/RTMPS 1] ... [RTMP/RTMPS 3] – [Felbontás] [Stream] – [SRT-Caller 1] ... [SRT-Caller 3] – [Felbontás] |
| [Info. kijelzés] | A streaming kimenőjelre szuperponált információk állapotát jeleníti meg ([Ki] (rögzített)). | – | |
| [Keretvonal] | A streaming kimenőjelre szuperponált keretvonalak stb. állapotát jeleníti meg ([Ki] (rögzített)). | – | |
[Audio] kategória
Ezzel állíthatja be és ellenőrizheti a hangjel forrásokat, szinteket és egyéb beállításokat.
| Megjelenített elem | Magyarázat | A teljes menü megfelelő pontja | |
|---|---|---|---|
| Bemenetek | [CH1 szintvezérlés] – [CH4 szint vezérlés] | Be/ki kapcsolja az automatikus beállítást. | [Audio bemenet] – [CH1 szintvezérlés] ... [CH4 szint vezérlés] |
| [CH1 bemeneti szint] – [CH4 bemeneti szint] | A felvételi csatornák bemeneti szintjét állítja. | [Audio bemenet] – [CH1 bemeneti szint] ... [CH4 bemeneti szint] | |
| [Hangfelv. formátuma] (CH1 – CH4) | Megjeleníti a hangfelvételi formátumot. | [Hangfelv. formátuma] – [Hangfelv. formátuma] | |
| [32bit float WAV-felv] (CH1 – CH4) | Megjeleníti a 32-bites lebegőpontos hangadat felvételi állapotot. | [32bit float WAV-felv] – [Beállítás] | |
| [CH1 bemenet választás] – [CH4 bemenet választás] | A bemeneti jelforrást váltja. | [Audio bemenet] – [CH1 bemenet választás] ... [CH4 bemenet választás] | |
| [CH1 szél szűrő] – [CH4 szél szűrő] | A mikrofon szélzajcsökkentő szűrőjét állítja be. | [Audio bemenet] – [CH1 szűrő] ... [CH4 szűrő] – [Szélszűrő] | |
| [Zajcsökkentő szűrő] (CH1 – CH4) | A zajcsökkentés beállítására szolgál. | [Audio bemenet] – [CH1 szűrő] ... [CH4 szűrő] – [Zajcsökkentő szűrő] | |
| [Audio bemenet szintje] | A hang bemenőszint állítása. | [Audio bemenet] – [Audio bemenet szintje] | |
| Kimenetek | [HDMI-kimenet CH] | Azt állítja be, hogy a hangcsatornák csak a HDMI-re vagy a HDMI-re és a streamelésre együtt menjenek ki. | [Audio kimenet] – [HDMI-kimenet CH] |
| [Hangerő] | A fejhallgató dugalj és a beépített hangszóró monitorozási hangszintjét állítja be. | [Audio kimenet] – [Hangerő] | |
| [CH megfigyel.] | A fejhallgató dugaljhoz és beépített hangszóróhoz szolgáló hangcsatorna kimenetet állítja be. | [Audio kimenet] – [CH megfigyel.] | |
[Információ] kategória
Itt ellenőrizhető az egység, az adathordozók és az akkumulátor állapota.
| Sz. | Oldal | Magyarázat |
|---|---|---|
| 1 | [Kamera állapota] | Figyelmeztető- és hibaüzeneteket jelenít meg. Ha nincs üzenet, „Minden rendszer OK” látható a képernyő tetején. |
| 2 | [Firmware] | Megjeleníti az egység gyári számát és firmware verzióját. |
| 3 | [Rendszer] |
Megjeleníti a következő rendszerinformációkat.
|
| 4 | [Akkumulátor] |
Az akkumulátor következő adatait jeleníti meg.
|
| 5 | [Adathordozó] | A memóriakártyák maradék kapacitását, maradék felvételrögzítési idejét és élettartam adatait jeleníti meg. |
| 6 | [Lencsék] |
A felhelyezett objektív következő adatait jeleníti meg.
Megjegyzés
|
