블록 다이어그램
블록 다이어그램은 오디오 및 [오디오] 메뉴와 관련되어 있습니다.

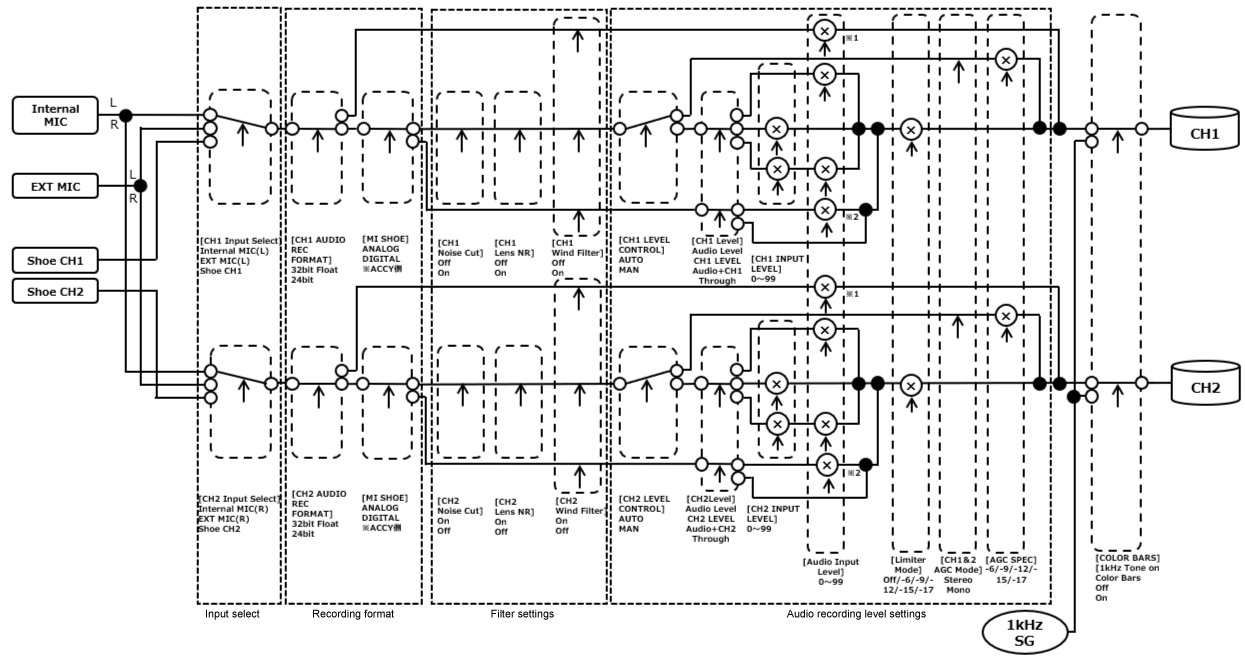

[오디오 입력](CH1&CH2)
*1: XLR 어댑터가 AUTO로 설정된 경우 비활성화됨
*2: XLR-H2 및 XLR-A4가 AUTO로 설정된 경우 비활성화됨
* XLR 어댑터의 오디오 입력에 대해 메뉴에서 [오디오] – [오디오 입력] – [CH1 레벨 제어] ~ [CH2 레벨 제어]을 사용하여 설정합니다.

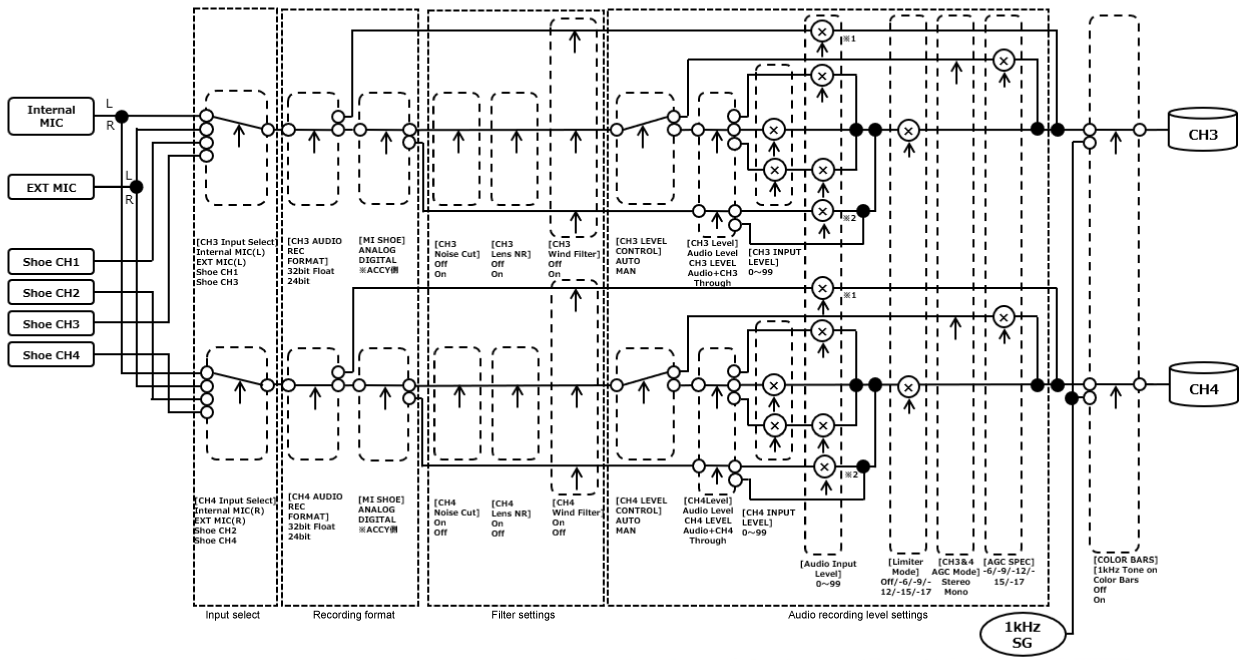

[오디오 입력](CH3&CH4)
*1: XLR 어댑터가 AUTO로 설정된 경우 비활성화됨
*2: XLR-H2 및 XLR-A4가 AUTO로 설정된 경우 비활성화됨
* XLR 어댑터의 오디오 입력에 대해 메뉴에서 [오디오] – [오디오 입력] – [CH1 레벨 제어] ~ [CH3 레벨 제어]을 사용하여 설정합니다.

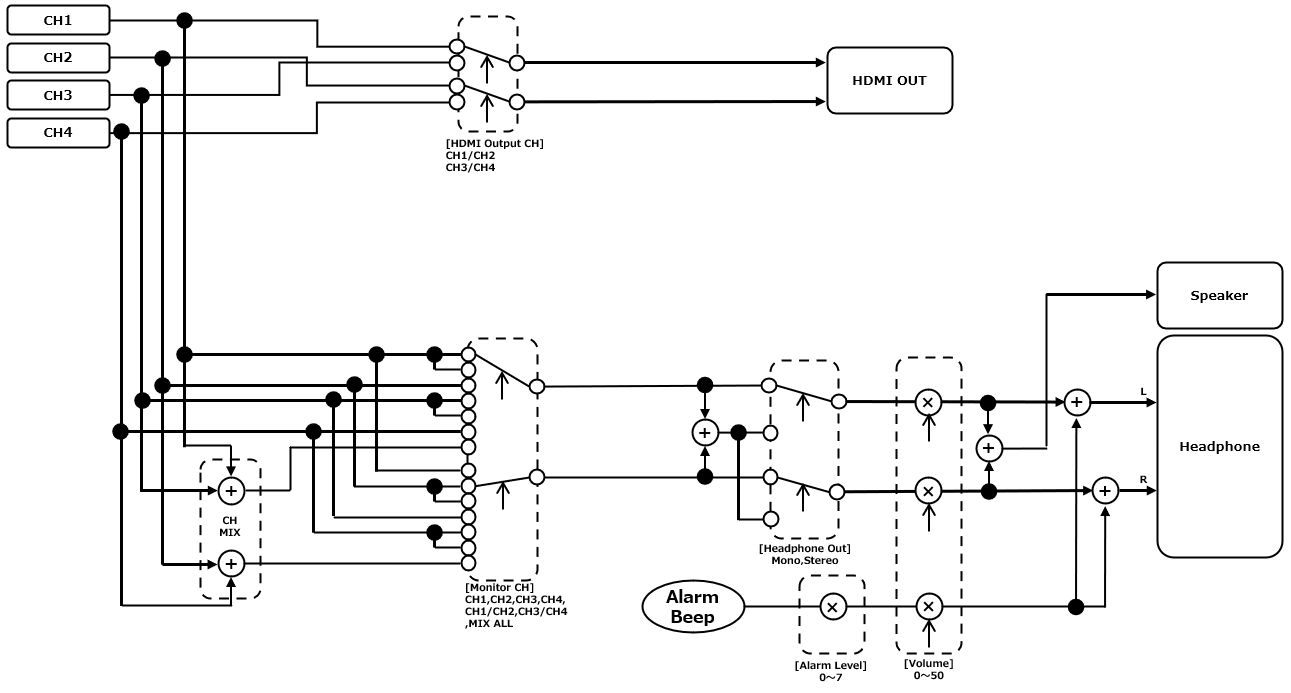

블록 다이어그램(출력 예)
