Wybór wejściowych urządzeń na uchwycie XLR (tylko model ILME-FX5)

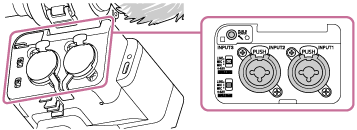

  1. Podłącz urządzenia do złącza INPUT1/INPUT2/INPUT3 na uchwycie XLR.

    W przypadku korzystania tylko z jednego ze złącz INPUT1 i INPUT2 należy podłączyć urządzenie do złącza INPUT1.

    W przypadku podłączania urządzenia do złącza INPUT3 należy przejść do kroku 3.

  2. Wybierz źródło dźwięku wejściowego.

    W przypadku podłączania urządzeń do złącza INPUT1 lub INPUT2 należy ustawić przełączniki INPUT1 (LINE/MIC/MIC+48V)/INPUT2 (LINE/MIC/MIC+48V) zgodnie z podłączonymi urządzeniami.

    • LINE (poziom referencyjny sygnału wejściowego: +4 dBu (0 dBu = 0,775 Vrms)): Zewnętrzne urządzenie audio (np. mikser)
    • MIC: mikrofon dynamiczny, mikrofon zasilany bateryjnie
    • MIC+48V: mikrofon z zasilaniem Phantom +48 V
    • Przed podłączeniem lub odłączeniem mikrofonu należy ustawić przełącznik INPUT1 (LINE/MIC/MIC+48V) w pozycji innej niż MIC+48V. Podłączenie lub odłączenie kabla, gdy przełącznik jest ustawiony w pozycji MIC+48V może spowodować głośny trzask lub nieprawidłowe działanie mikrofonu.
    • Wybranie ustawienia MIC+48V i podłączenie mikrofonu, który nie jest zgodny ze źródłem +48 V, może spowodować uszkodzenie podłączonego urządzenia. Należy sprawdzić ustawienie przed podłączeniem urządzenia.
    • W przypadku występowania zakłóceń na złączach, do których nie jest podłączone żadne urządzenie, należy ustawić odpowiednie przełączniki INPUT1/INPUT2 (LINE/MIC/MIC+48V) w położenie LINE.
  3. Wybierz kanał, z którego ma być wysyłany sygnał z uchwytu XLR, korzystając z przełącznika INPUT SELECT (CH1/CH2) / INPUT SELECT (CH3/CH4).

    Wybierz wejściowy sygnał audio do przypisania do każdego kanału, z którego jest wysyłany sygnał z uchwytu XLR, korzystając z przełączników INPUT1, INPUT2 lub INPUT3.

  4. Ustaw referencyjny poziom wejściowy mikrofonów za pomocą przełącznika ATT (INPUT1 / INPUT2 / INPUT3) dla wejść, do których podłączone są urządzenia.

    • 0dB: Gdy chcesz wzmocnić dźwięk podczas nagrywania, na przykład w przypadku korzystania z mikrofonu o niskiej czułości.

      • INPUT1/INPUT2: poziom referencyjny sygnału wejściowego −60 dBu
      • INPUT3: poziom referencyjny sygnału wejściowego −76 dBu

    • 10dB: zalecany poziom nagrywania dźwięku w przypadku głosu ludzkiego.

      • INPUT1/INPUT2: poziom referencyjny sygnału wejściowego −50 dBu
      • INPUT3: poziom referencyjny sygnału wejściowego −66 dBu

    • 20dB: Gdy chcesz stłumić dźwięk podczas nagrywania, na przykład w przypadku korzystania z mikrofonu o wysokiej czułości.

      • INPUT1/INPUT2: poziom referencyjny sygnału wejściowego −40 dBu
      • INPUT3: poziom referencyjny sygnału wejściowego −56 dBu

    Uwaga

    • Przełączniki ATT (INPUT1 i INPUT2) są aktywne tylko wtedy, gdy odpowiedni przełącznik INPUT1 (LINE/MIC/MIC+48V) lub INPUT2 (LINE/MIC/MIC+48V) jest ustawiony w pozycji „MIC” lub „MIC+48V”.
      W przypadku ustawienia w pozycji „LINE” poziom referencyjny sygnału wejściowego to +4 dBu (stały) i nie zmienia się nawet po zmianie pozycji przełącznika ATT.

    Wskazówka

    • Jeśli wystąpi sygnał wejściowy o wysokim poziomie, który mógłby spowodować przesterowanie analogowe, zaświeci się kontrolka OL (przeciążenie) () na uchwycie XLR. W takim przypadku należy dostosować poziom sygnału wejściowego za pomocą przełącznika ATT na podłączonym urządzeniu lub na uchwycie XLR, tak aby poziom sygnału mieścił się w zakresie, w którym kontrolka się nie włącza.
  5. Regulacja poziomu nagrywania dźwięku.

    Szczegółowe informacje na temat regulacji podano w temacie „Regulacja poziomu nagrywania dźwięku za pomocą uchwytu XLR (tylko model ILME-FX5)”.
