Prawy bok

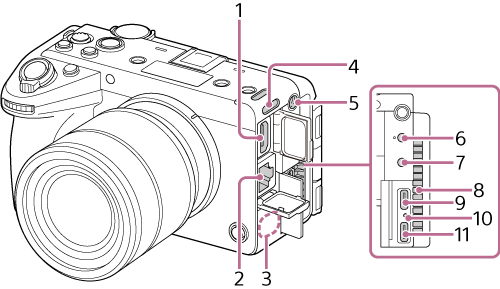

Ilustracja przedstawiająca prawy bok kamery. Położenie poszczególnych elementów na prawym boku pokazano w orientacji, w której strona z mocowaniem obiektywu jest skierowana do przodu. Elementy 1–3 znajdują się na przedniej krawędzi prawego boku, od góry do dołu. Element 4 znajduje się u góry z boku. Elementy 5–11 znajdują się na tylnej krawędzi prawego boku, od góry do dołu.

  1. Złącze HDMI

    Służy do wyprowadzania sygnału HDMI.

  2. Złącze LAN

    Złącze przewodowej sieci LAN.

  3. Antena bezprzewodowej sieci LAN (wbudowana)

    Zakrycie tego obszaru dłonią lub przedmiotem może zakłócić komunikację Wi-Fi.

  4. Mocowanie pasa naramiennego (sprzedawanego osobno)

  5. Otwór pod śrubę do mocowania akcesoriów

    Zgodne ze śrubami 1/4-20 UNC

    Do mocowania akcesorium należy użyć śruby o długości 5,5 mm lub krótszej. W przypadku użycia śruby dłuższej niż 5,5 mm nie będzie można solidnie przymocować akcesorium do urządzenia, co może skutkować uszkodzeniem urządzenia.

  6. Złącze mikrofonowe

    Służy do podłączania mikrofonu stereo ze złączem minijack Ø3,5 mm (3-biegunowym).

    Obok złącza mikrofonu znajduje się niewielki występ. Można wykorzystać ten występ, aby odróżnić to złącze od złącza słuchawkowego.

  7. Złącze słuchawkowe
  8. Wylot powietrza

    Uwaga

    • Nie zakrywać wylotu powietrza.
    • Należy zachować ostrożność, ponieważ obszar w pobliżu wylotu powietrza będzie gorący.
  9. Kontrolka ładowania
  10. Złącze USB Type-C (USB PORT 2)

    Służy do zdalnego sterowania lub podłączenia kabla przejściowego do przesyłania kodu czasowego.

Informacje o złączach USB

  • Tylko złącze USB Type-C (USB PORT 1) obsługuje standard SuperSpeed USB 10 Gb/s (USB 3.2). Zalecamy używanie złącza USB PORT 1 do łączenia kamery z komputerem lub innym urządzeniem.
  • Złącze USB PORT 2 można również wykorzystać do podłączenia kamery do komputera lub innego urządzenia, jednak szybkość transmisji danych przez USB będzie ograniczona do 480 Mb/s (USB 2.0).
  • Można dostarczać zasilanie i ładować akumulator za pomocą złącza USB Type-C w porcie USB PORT 1 lub USB PORT 2. Czas ładowania jest taki sam niezależnie od tego, jakiego złącza się używa.
  • Zasilanie oraz komunikację przez USB można zapewnić poprzez korzystanie z dwóch złączy USB Type-C. W takim przypadku należy użyć złącza USB PORT 1 do komunikacji przez USB, a złącza USB PORT 2 do zasilania.
  • Kabel przejściowy VMC-BNCU1 do przesyłania kodu czasowego (do nabycia osobno) jest obsługiwany tylko na złączu USB PORT 2. W przypadku korzystania z kabla przejściowego do przesyłania kodu czasowego należy używać złącza USB PORT 1 do komunikacji USB lub do zasilania, a kabel przejściowy do przesyłania kodu czasowego należy podłączyć do złącza USB PORT 2.
