Ekran menu
Ustawienia i stan urządzenia można sprawdzić na ekranie menu.
Wyświetlanie menu
- Naciśnij przycisk MENU.

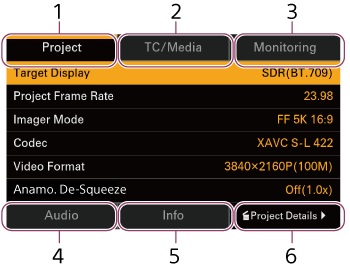

Przełączenie na ekran menu
Wybierz pozycję (od 1 do 6) na ekranie, aby wyświetlić odpowiedni ekran.
Po wybraniu pozycji można przełączać ekrany również poprzez obracanie pokrętła wielofunkcyjnego w lewo lub w prawo.
Naciśnięcie pozycji 6 na ekranie wybranej kategorii spowoduje wyświetlenie pełnego menu dla danej kategorii.
Wyjście z menu
- Naciśnij przycisk MENU.
Zmienianie ustawień
Gdy wyświetlany jest ekran menu, naciśnij pokrętło wielofunkcyjne lub selektor wielofunkcyjny, aby umożliwić wybór pozycji ustawień na ekranie.
Można także wybierać elementy bezpośrednio, korzystając z obsługi dotykowej.
Kategoria [Projekt]
Służy do konfigurowania i sprawdzania ustawień podstawowych oraz formatu nagrywania.
| Wyświetlana pozycja | Opis | Powiązana pozycja w pełnym menu |
|---|---|---|
| [Wyświetlanie docelowe] | Służy do ustawiania standardu transmisji wideo na potrzeby nagrywania/wyprowadzania sygnału w trybie filmowania [Niestandardowy]. | [Ustawien. podstaw.] – [Wyświetlanie docelowe] |
| [Wejściowa przestrzeń barw] | Służy do ustawiania gamy kolorów. | [Ustawien. podstaw.] – [Ust. Cine EI/Elastyczne ISO] – [Wejściowa przestrzeń barw] |
| [Szybkość klatek projektu] | Umożliwia wybór szybkości klatek projektu. | [Format nagrywania] – [Szybkość klatek projektu] |
| [Tryb modułu obrazowania] | Służy do ustawiania efektywnego rozmiaru obrazu. | [Format nagrywania] – [Tryb modułu obrazowania] |
| [Kodek] | Umożliwia ustawienie kodeka. | [Format nagrywania] – [Kodek] |
| [Format wideo] | Służy do ustawiania formatu nagrywania. | [Format nagrywania] – [Format wideo] |
| [Dekompresja anamorf.] | Umożliwia ustawienie współczynnika rozszerzenia obrazu (De-Squeeze) dla obrazu wyświetlanego na wybranym urządzeniu wyjściowym podczas filmowania obiektywem anamorficznym. | [Dekompresja anamorf.] – [Współczynnik] |
Kategoria [TC/nośnik]
Służy do konfigurowania i sprawdzania wartości oraz formatu kodu czasowego.
| Wyświetlana pozycja | Opis | Powiązana pozycja w pełnym menu |
|---|---|---|
| [Tryb/Przebieg TC] | Służy do ustawiania trybu uruchamiania kodu czasowego. | [Kod czas.] – [Tryb] / [Przebieg] |
| [Wyświetl TC] | Służy do przełączania wyświetlania danych dotyczących czasu. | [Wyświetl TC] – [Wyświetl. danych o czasie] |
| [Ustawienie TC] | Służy do ustawiania kodu czasowego na dowolną wartość. Umożliwia zresetowanie kodu czasowego do wartości 00:00:00:00. Służy do ustawiania formatu kodu czasowego. | [Kod czas.] – [Ustawienia ręczne] / [Resetuj] / [Format TC] |
| [ID kamery] | Służy do ustawiania identyfikatora kamery używanego podczas generowania nazw klipów. | [Format nazwy klipu] – [ID kamery] |
| [Numer rolki] | Służy do ustawiania części numerycznej parametru [Numer rolki] wykorzystywanej podczas generowania nazw klipów. | [Format nazwy klipu] – [Numer rolki] |
| [Położenie kamery] | Służy do ustawiania prefiksu w postaci numeru ujęcia, który jest używany podczas generowania nazw klipów. | [Format nazwy klipu] – [Położenie kamery] |
| [Nazwa klipu] | Wyświetla segment tytułu nazwy klipu, gdy opcja [Automatyczne nazywanie] jest ustawiona na [Tytuł]. | [Format nazwy klipu] – [Ustawienia nazwy tytułu] |
| [Formatuj nośnik] | Służy do formatowania karty pamięci w gnieździe A lub B. | [Formatuj nośnik] – [Nośnik(A)] / [Nośnik(B)] |
Kategoria [Monitorowanie]
Służy do ustawiania i sprawdzania formatu sygnału, informacji wyświetlanych na ekranie oraz stanu nałożenia znaczników na wyjściu HDMI, wyświetlaczu LCD i wyjściach zewnętrznych wizjera.
| Wyświetlana pozycja | Opis | Powiązana pozycja w pełnym menu | |
|---|---|---|---|
| [LCD/VF] | [Linia klatki] | Służy do wyboru linii klatki, która ma być nałożona na obraz wyświetlany na ekranie wyświetlacza LCD i wizjera. | [Linia klatki] |
| [HDMI] | [Format wyjścia] | Służy do ustawiania rozdzielczości wyjściowej HDMI. | [Format wyjścia] |
| [Wyśw. info.] | Służy do włączania/wyłączania informacji wyświetlanych na ekranie w przypadku sygnału wyjściowego HDMI. | [Wyśw. wyjścia] | |
| [Linia klatki] | Służy do wyboru informacji, które mają być nałożone na obraz w przypadku sygnału wyjściowego HDMI. | [Linia klatki] | |
| [IP] | [Format wyjścia] | Służy do wyświetlania rozdzielczości używanej przy przesyłaniu strumieniowym. | [Przesył. strumieniowe] – [RTMP/RTMPS 1] do [RTMP/RTMPS 3] – [Rozdzielczość] [Przesył. strumieniowe] – [SRT-Caller 1] do [SRT-Caller 3] – [Rozdzielczość] |
| [Wyśw. info.] | Służy do wyświetlania statusu informacji nakładanych na obraz w przypadku przesyłania strumieniowego ([Wył.] (bez możliwości zmiany)). | – | |
| [Linia klatki] | Służy do wyświetlania linii klatki i podobnych elementów nakładanych na obraz w przypadku przesyłania strumieniowego ([Wył.] (bez możliwości zmiany)). | – | |
Kategoria [Audio]
Służy do ustawiania i sprawdzania źródeł i poziomów dźwięku oraz do konfigurowania i sprawdzania innych ustawień.
| Wyświetlana pozycja | Opis | Powiązana pozycja w pełnym menu | |
|---|---|---|---|
| Wejścia | [Sterowanie poziomem CH1] – [Sterowanie poziomem CH4] | Służy do włączania/wyłączania regulacji automatycznej. | [Wejście audio] – [Sterowanie poziomem CH1] do [Sterowanie poziomem CH4] |
| [Poziom wejścia CH1] – [Poziom wejścia CH4] | Służy do regulacji poziomu wejściowego kanałów nagrywania. | [Wejście audio] – [Poziom wejścia CH1] do [Poziom wejścia CH4] | |
| [Format nagryw. audio] (CH1–CH4) | Służy do wyświetlania formatu nagrywania dźwięku. | [Format nagryw. audio] – [Format nagryw. audio] | |
| [Nag.WAV 32bit float] (CH1–CH4) | Służy do wyświetlania stanu nagrywania danych audio w formacie 32-bit float. | [Nag.WAV 32bit float] – [Ustawienie] | |
| [Wybór wejścia CH1] – [Wybór wejścia CH4] | Służy do przełączania źródła sygnału wejściowego. | [Wejście audio] – [Wybór wejścia CH1] do [Wybór wejścia CH4] | |
| [Filtr wiatru CH1] – [Filtr wiatru CH4] | Służy do ustawiania filtra redukcji szumu wiatru w mikrofonie. | [Wejście audio] – [Filtr CH1] do [Filtr CH4] – [Filtr wiatru] | |
| [Filtr odcięcia szumu] (CH1–CH4) | Służy do ustawiania redukcji szumów | [Wejście audio] – [Filtr CH1] do [Filtr CH4] – [Filtr odcięcia szumu] | |
| [Poziom wejścia audio] | Służy do ustawiania poziomu wejścia audio. | [Wejście audio] – [Poziom wejścia audio] | |
| Wyjścia | [CH wyjścia HDMI] | Służy do ustawiania kombinacji kanałów audio, z których sygnał jest wyprowadzany wyłącznie przez HDMI lub przez HDMI i w ramach przesyłania strumieniowego. | [Wyjście audio] – [CH wyjścia HDMI] |
| [Głośność] | Służy do ustawiania poziomu dźwięku w gnieździe słuchawkowym i wbudowanym głośniku przy monitorowaniu. | [Wyjście audio] – [Głośność] | |
| [CH monitora] | Służy do ustawiania wyjściowego kanału audio dla gniazda słuchawkowego i wbudowanego głośnika. | [Wyjście audio] – [CH monitora] | |
Kategoria [Informacje]
Służy do sprawdzania stanu urządzenia, nośnika i akumulatora.
| Nr | strona | Opis |
|---|---|---|
| 1 | [Stan kamery] | Wyświetla komunikaty ostrzegawcze i komunikaty o błędach. Jeśli nie ma żadnych komunikatów, u góry obszaru wyświetlania widoczna jest informacja „Wszystkie systemy są OK”. |
| 2 | [Oprogramowanie sprzętowe] | Wyświetla numer seryjny i wersję oprogramowania sprzętowego urządzenia. |
| 3 | [System] |
Wyświetla podane poniżej informacje o systemie.
|
| 4 | [Bateria] |
Wyświetla podane poniżej informacje o akumulatorze.
|
| 5 | [Nośnik] | Wyświetla informacje o pozostałej pojemności, pozostałym czasie nagrywania oraz czasie eksploatacji kart pamięci. |
| 6 | [Obiektyw] |
Służy do wyświetlania następujących informacji na temat zainstalowanego obiektywu.
Uwaga
|
