Konfigurowanie podstawowych ustawień

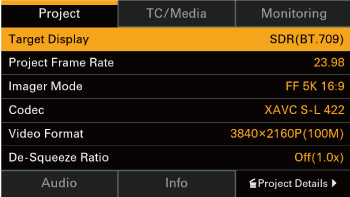

Przed rozpoczęciem filmowania należy skonfigurować podstawowe ustawienia urządzenia za pomocą opcji [Projekt] w menu, aby były odpowiednie do danego zastosowania.
Tryb przetwornika obrazu i formaty nagrywania
Dostępne do wyboru formaty nagrywania (kodek, rozmiar obrazu, szybkość klatek) oraz szybkość klatek przy filmowaniu różnią się w zależności od kombinacji ustawień [Szybkość klatek projektu] i [Tryb modułu obrazowania].
XAVC HS-L 422 / XAVC HS-L 420 / XAVC S-L 422
| XAVC HS-L 422 | XAVC HS-L 420 | XAVC S-L 422 | |||
|---|---|---|---|---|---|
| [Szybkość klatek projektu] | [Tryb modułu obrazowania] | 3840×2160P | 3840×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Stała | Stała | Stała | – |
| FFc 4.5K 16:9 | Stała | Stała | Stała | – | |
| 59.94/50 | FF 5K 16:9 | Do 120fps Do 60fps1) |
Do 120fps Do 60fps1) |
Do 120fps Do 60fps1) |
Do 240fps |
| FFc 4.5K 16:9 | Do 120fps | Do 120fps | Do 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Do 240fps | |
| 29.97/25 | FF 5K 16:9 | – | – | Do 120fps Do 60fps1) |
Do 240fps |
| FFc 4.5K 16:9 | – | – | Do 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Do 240fps | |
| 23.98 | FF 5K 16:9 | Do 120fps Do 60fps1) |
Do 120fps Do 60fps1) |
Do 120fps Do 60fps1) |
Do 240fps |
| FFc 4.5K 16:9 | Do 120fps | Do 120fps | Do 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Do 240fps | |
1)Gdy włączona jest funkcja podwójnego wzmocnienia
XAVC S-L 420 / XAVC S-I
| XAVC S-L 420 | XAVC S-I | |||||
|---|---|---|---|---|---|---|
| [Szybkość klatek projektu] | [Tryb modułu obrazowania] | 3840×2160P | 1920×1080P | 4096×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Stała | Stała | – | – | – |
| FFc 4.5K 16:9 | Stała | – | – | – | – | |
| S35 3.2K 16:9 | – | Stała | – | – | – | |
| 59.94/50 | FF 5K 17:9 | – | – | Do 120fps Do 60fps1) |
– | – |
| FF 5K 16:9 | Do 120fps Do 60fps1) |
Do 240fps | – | Do 120fps Do 60fps1) |
Do 240fps | |
| FFc 4.5K 17:9 | – | – | Do 120fps | – | – | |
| FFc 4.5K 16:9 | Do 120fps | – | – | Do 120fps | – | |
| S35 3.2K 16:9 | – | Do 240fps | – | – | Do 240fps | |
| 29.97/25 | FF 5K 17:9 | – | – | Do 120fps Do 60fps1) |
– | – |
| FF 5K 16:9 | Do 120fps Do 60fps1) |
Do 240fps | – | Do 120fps Do 60fps1) |
Do 240fps | |
| FFc 4.5K 17:9 | – | – | Do 120fps | – | – | |
| FFc 4.5K 16:9 | Do 120fps | – | – | Do 120fps | – | |
| S35 3.2K 16:9 | – | Do 240fps | – | – | Do 240fps | |
| 23.98 | FF 5K 17:9 | – | – | Do 120fps Do 60fps1) |
– | – |
| FF 5K 16:9 | Do 120fps Do 60fps1) |
Do 240fps | – | Do 120fps Do 60fps1) |
Do 240fps | |
| FFc 4.5K 17:9 | – | – | Do 120fps | – | – | |
| FFc 4.5K 16:9 | Do 120fps | – | – | Do 120fps | – | |
| S35 3.2K 16:9 | – | Do 240fps | – | – | Do 240fps | |
| 24 | FF 5K 17:9 | – | – | Do 120fps Do 60fps1) |
– | – |
| FFc 4.5K 17:9 | – | – | Do 120fps | – | – | |
1)Gdy włączona jest funkcja podwójnego wzmocnienia
X-OCN / HDMI RAW
| X-OCN | HDMI RAW | ||||
|---|---|---|---|---|---|
| [Szybkość klatek projektu] | [Tryb modułu obrazowania] | LT | C1 | C2 | |
| 59.94/50 | FF 5K 3:2 | Stała | Stała | Stała | – |
| FF 5K 17:9 | Stała | Stała | Stała | – | |
| FF 5K 16:9 | Stała | Stała | Stała | – | |
| FFc 4.5K 17:9 | – | – | – | Stała | |
| FFc 4.5K 16:9 | – | – | – | Stała | |
| FFc 3.8K 16:9 | Stała | Stała | Stała | – | |
| 29.97/25 | FF 5K 3:2 | Stała | Stała | Stała | – |
| FF 5K 17:9 | Stała | Stała | Stała | – | |
| FF 5K 16:9 | Stała | Stała | Stała | – | |
| FFc 4.5K 17:9 | – | – | – | Stała | |
| FFc 4.5K 16:9 | – | – | – | Stała | |
| FFc 3.8K 16:9 | Stała | Stała | Stała | – | |
| 23.98 | FF 5K 3:2 | Stała | Stała | Stała | – |
| FF 5K 17:9 | Stała | Stała | Stała | – | |
| FF 5K 16:9 | Stała | Stała | Stała | – | |
| FFc 4.5K 17:9 | – | – | – | Stała | |
| FFc 4.5K 16:9 | – | – | – | Stała | |
| FFc 3.8K 16:9 | Stała | Stała | Stała | – | |
| 24 | FF 5K 3:2 | Stała | Stała | Stała | – |
| FF 5K 17:9 | Stała | Stała | Stała | – | |
| FF 5K 16:9 | Stała | Stała | Stała | – | |
| FFc 4.5K 17:9 | – | – | – | Stała | |
| FFc 3.8K 16:9 | Stała | Stała | Stała | – | |

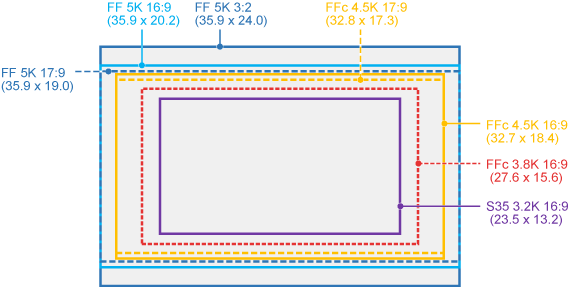

Efektywny rozmiar obrazu
Urządzenie obsługuje filmowanie w następujących efektywnych rozmiarach obrazu (jednostki: mm).
| [Tryb modułu obrazowania] | Efektywna liczba pikseli |
|---|---|
| FF 5K 3:2 | 4992×3328 |
| FF 5K 16:9 | 4992×2808 |
| FF 5K 17:9 | 4992×2632 |
| FFc 4.5K 16:9 | 4552×2560 |
| FFc 4.5K 17:9 | 4552×2400 |
| FFc 3.8K 16:9 | 3840×2160 |
| S35 3.2K 16:9 | 3264×1836 |
