Schematy blokowe

Schematy blokowe dotyczą dźwięku i menu [Audio].

[Wejście audio] (CH1 i CH2)

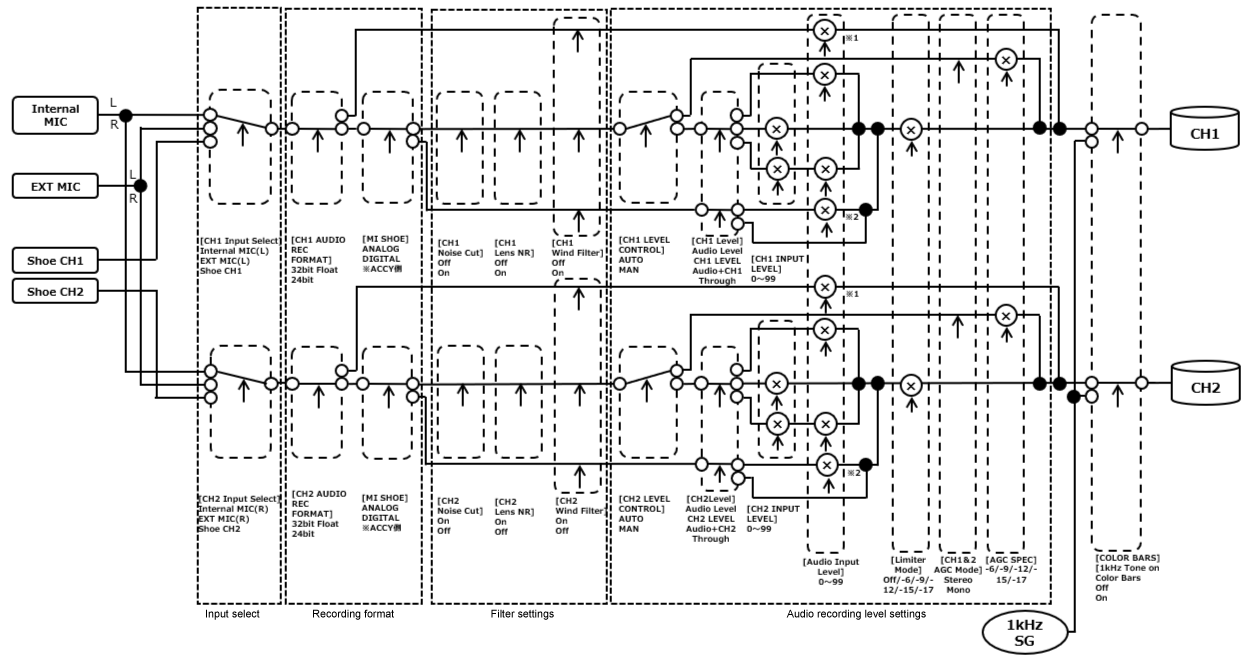

Schemat blokowy wejścia audio CH1/CH2

*1: Opcja niedostępna, gdy adapter XLR jest ustawiony na AUTO

*2: Opcja niedostępna, gdy XLR-H2 i XLR-A4 są ustawione na AUTO

* W celu używania wejściowego sygnału audio z adaptera XLR należy w menu ustawić opcję [Audio] – [Wejście audio] – [Sterowanie poziomem CH1]– [Sterowanie poziomem CH2].

[Wejście audio] (CH3 i CH4)

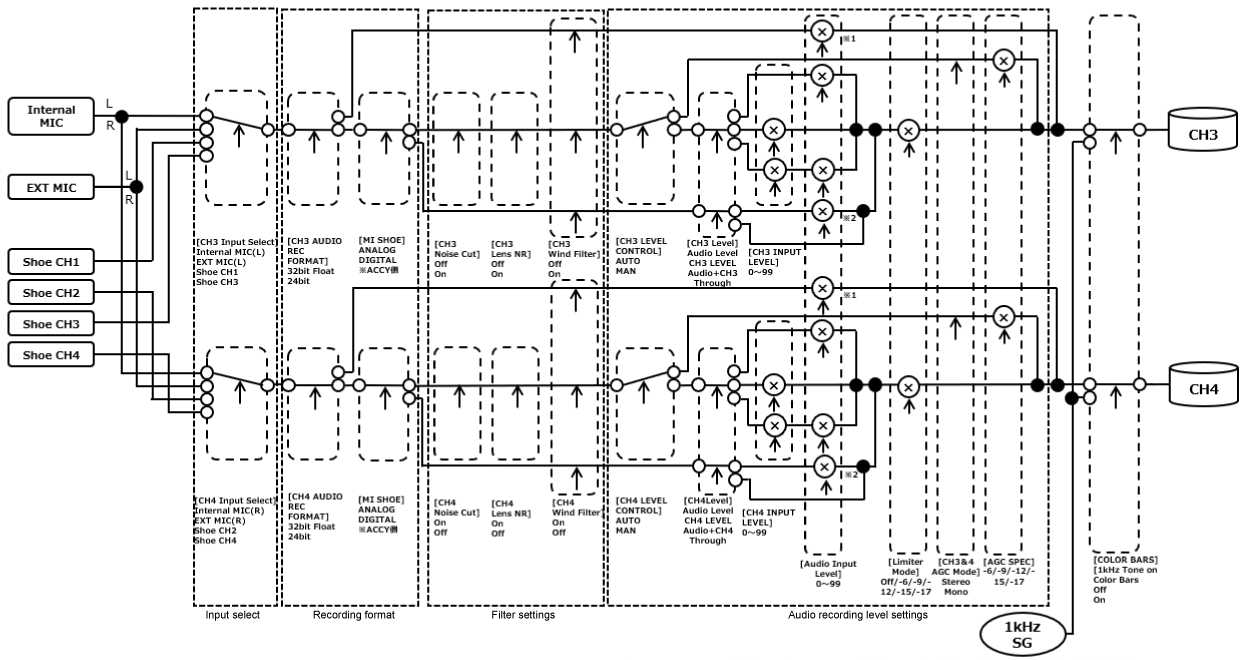

Schemat blokowy wejścia audio CH3/CH4

*1: Opcja niedostępna, gdy adapter XLR jest ustawiony na AUTO

*2: Opcja niedostępna, gdy XLR-H2 i XLR-A4 są ustawione na AUTO

* W celu używania wejściowego sygnału audio z adaptera XLR należy w menu ustawić opcję [Audio] – [Wejście audio] – [Sterowanie poziomem CH1]– [Sterowanie poziomem CH3].

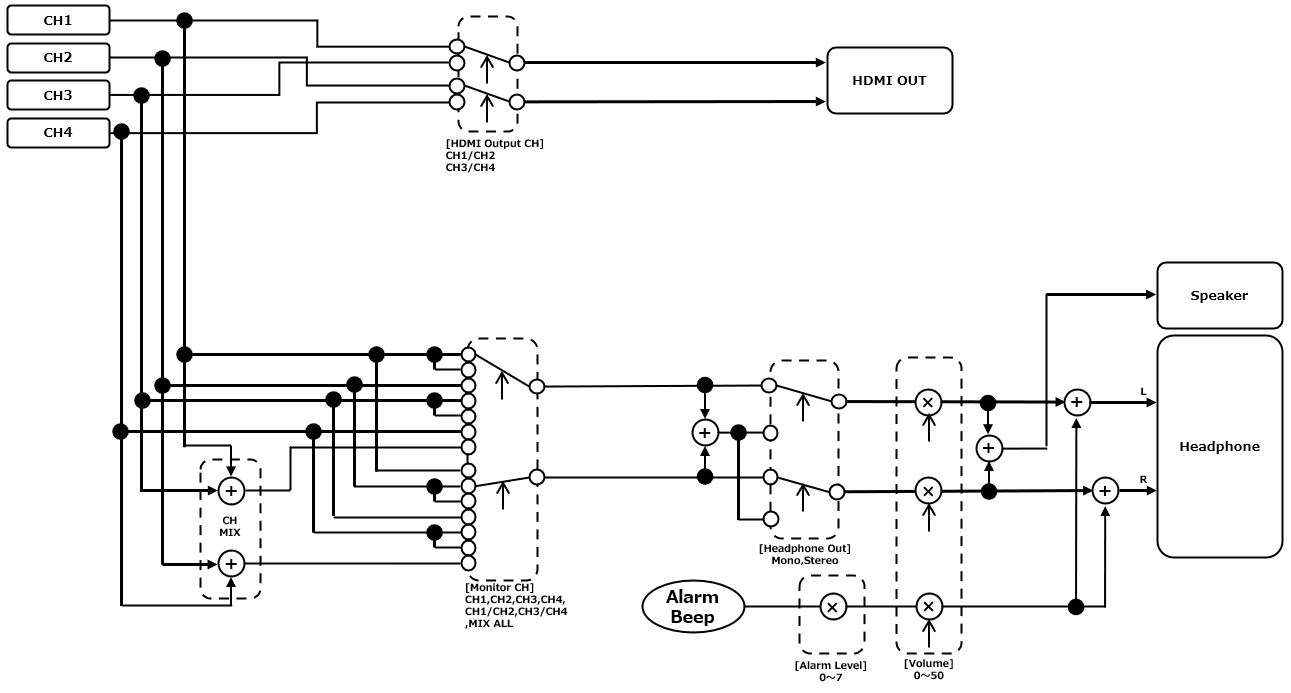

Schemat blokowy (przykład wyjścia)
