Vorbereitung im Vorfeld

Bevor Sie mit den Arbeiten zur Geruchsstoffinjektion beginnen, sollten Sie Folgendes beachten:

• Stellen Sie den Drehmomentschlüssel auf 3,5 N·m ein. Einzelheiten zur Verwendung des Drehmomentschlüssels finden Sie in der Bedienungsanleitung für den verwendeten Drehmomentschlüssel. Wenn Sie das Patronenteil mit einem Drehmoment öffnen und schließen, das nicht auf 3,5 N·m eingestellt ist, können Patronenklemmvorrichtung und Patronenteil beschädigt werden oder der Geruchsstoff kann austreten.
• Stellen Sie das Dosiervolumen der Dosierbürette auf maximal 0,66 ml ein. Einzelheiten zur Verwendung der Dosierbürette finden Sie in der Bedienungsanleitung für die verwendete Dosierbürette.
• Treffen Sie Vorbereitungen, die auf den verwendeten Geruchsstoff abgestimmt sind, wie z. B. das Tragen einer Schutzbrille, von Schutzhandschuhen usw.

Führen Sie die nachstehenden Schritte aus, um eine Reihe von Aufgaben zur Geruchsstoffinjektion durchzuführen. Wenn die Arbeiten nicht ordnungsgemäß ausgeführt werden, kann der Geruchsstoff austreten, sich im Gerät festsetzen und einen Geruch hinterlassen.

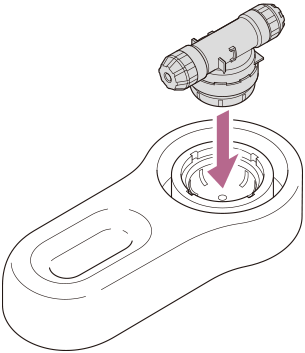

1. Setzen Sie das aus der Patrone entfernte Patronenteil in die Patronenklemmvorrichtung (Unterteil).

   Stellen Sie sicher, dass sich das Patronenteil nach dem Einsetzen nicht bewegt.

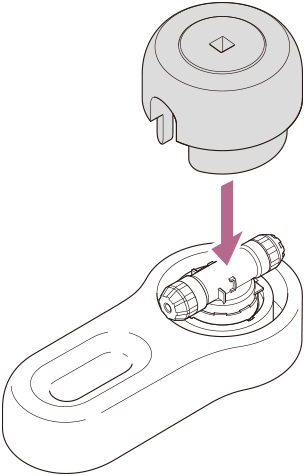

2. Setzen Sie die Patronenklemmvorrichtung (Oberteil) über die Patronenklemmvorrichtung (Unterteil).



3. Verwenden Sie den Drehmomentschlüssel, um die Patronenklemmvorrichtung (Oberteil) gegen den Uhrzeigersinn zu drehen und das Patronenteil (Oberteil) zu lösen.



4. Entfernen Sie die Patronenklemmvorrichtung (Oberteil) und nehmen Sie das Patronenteil heraus.

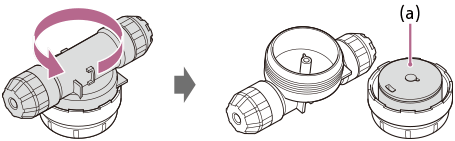

5. Drehen Sie das Patronenteil (Oberteil) von Hand gegen den Uhrzeigersinn, um es zu entfernen, und legen Sie das Patronenteil (Unterteil) mit der Oberseite der Metallkappe (a) nach oben auf den Tisch.



6. Halten Sie den Geruchsstoff und die Dosierbürette griffbereit.

   Verwenden Sie die entsprechende Dosierbürette je nach Volumen und Geruchsstoff, der injiziert werden soll.

   Hier werden die Schritte unter Verwendung einer Mikropipette zur Injektion erläutert.

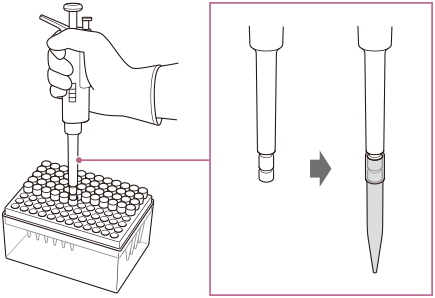

7. Befestigen Sie die Spitze an der Mikropipette.



8. Saugen Sie mit der Mikropipette maximal 0,66 ml des Geruchsstoffs auf.

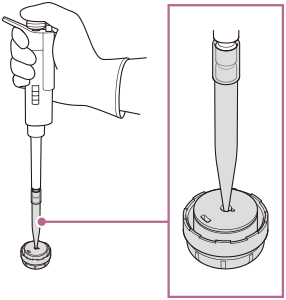

9. Injizieren Sie den Geruchsstoff durch das Loch in der Mitte der Oberseite der Metallkappe.

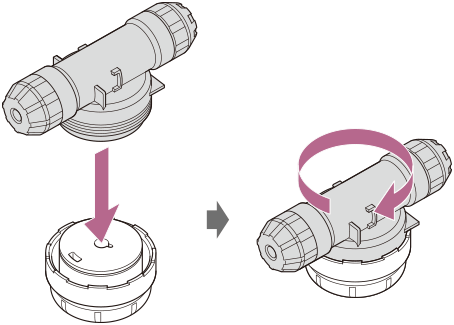

10. Legen Sie das Patronenteil (Unterteil) auf eine ebene Fläche und drehen Sie das Patronenteil (Oberteil) von Hand im Uhrzeigersinn, um es vorübergehend festzuziehen, während Sie es waagerecht halten.



11. Halten Sie das Patronenteil waagerecht und setzen Sie es in die Patronenklemmvorrichtung (Unterteil) ein.

    Stellen Sie sicher, dass sich das Patronenteil nach dem Einsetzen nicht bewegt.



12. Setzen Sie die Patronenklemmvorrichtung (Oberteil) über die Patronenklemmvorrichtung (Unterteil).

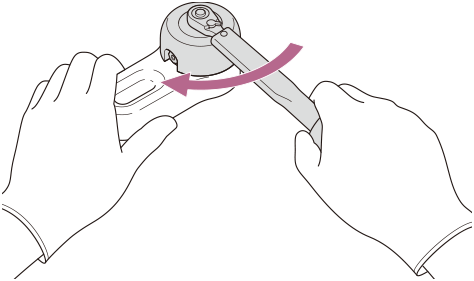

13. Drehen Sie die Patronenklemmvorrichtung (Oberteil) mit dem auf 3,5 N·m eingestellten Drehmomentschlüssel im Uhrzeigersinn, bis ein Klicken zu hören ist, und ziehen Sie das Patronenteil (Oberteil) fest.

    Wenn Sie ein Klicken hören, ist das Patronenteil hermetisch verschlossen. (Das Geräusch, an dem man die Abdichtung erkennt, kann je nach verwendetem Drehmomentschlüssel unterschiedlich sein.)



14. Nehmen Sie das Patronenteil aus der Patronenklemmvorrichtung und warten Sie etwa 30 Minuten.

    Es dauert etwa 30 Minuten, bis der Geruchsstoff in das Innere der Metallkappe eindringt. Bewegen Sie das Patronenteil nicht, während Sie warten.



    Etwa 30 Minuten lang in eine waagerechte Position bringen.

15. Wiederholen Sie während der Wartezeit die Schritte 1 bis 13, um die Geruchsstoffe in die übrigen Patronenteile zu injizieren.
