Sistema olfattometrico di nuova generazione per cartucce personalizzabiliNOS-DX1000Guida

Preparazione in anticipo

• Quando si utilizza la cartuccia per la prima volta, rimuovere il materiale di imbottitura dalla parte centrale del coperchio della cartuccia.

1. Adagiare l’unità e rimuovere il coperchio anteriore.

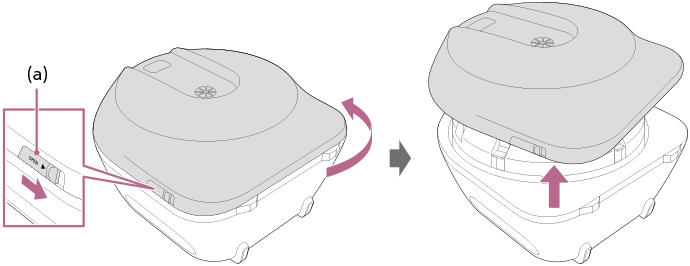

   Far scorrere la leva OPEN del coperchio anteriore, ruotare leggermente il coperchio anteriore in senso antiorario e quindi rimuoverlo.



   (a) Leva OPEN del coperchio anteriore

2. Rimuovere il coperchio della cartuccia.

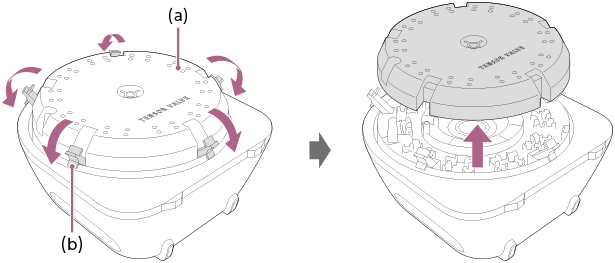

   Aprire le 5 fibbie che fissano il coperchio della cartuccia per rimuoverlo.



   (a) Coperchio della cartuccia

   (b) Fibbia

3. Installare la cartuccia.

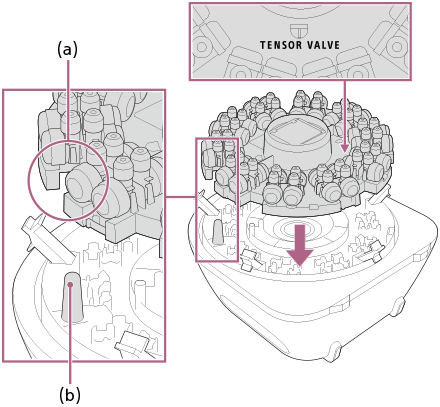

   Allineare la tacca sulla cartuccia con la sporgenza e installare la cartuccia in modo che il logo “TENSOR VALVE” appaia in verticale quando si ha davanti a sé il lato inferiore dell’unità.



   (a) Tacca

   (b) Sporgenza

4. Applicare il coperchio della cartuccia.

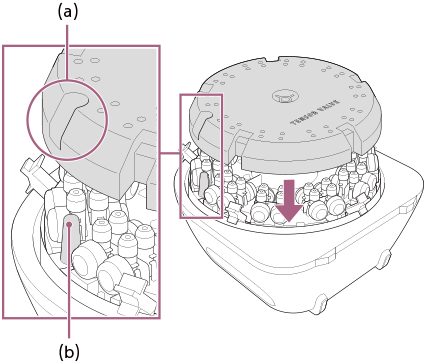

   Con il logo “TENSOR VALVE” che appare in verticale quando si ha davanti a sé il lato inferiore dell’unità, applicare il coperchio della cartuccia in modo che la sporgenza passi attraverso l’apertura e chiudere le 5 fibbie.





   (a) Apertura

   (b) Sporgenza




   Chiudere saldamente le fibbie. Se si applica il coperchio anteriore senza chiudere saldamente le fibbie, si può danneggiare il coperchio della cartuccia.

5. Applicare il coperchio anteriore.

   Ruotare il coperchio anteriore in senso orario finché non scatta per applicarlo.
