Bloková schémata

Blokové diagramy souvisejí se zvukem a nabídkou [Audio].

[Audio Input] (CH1 a CH2)

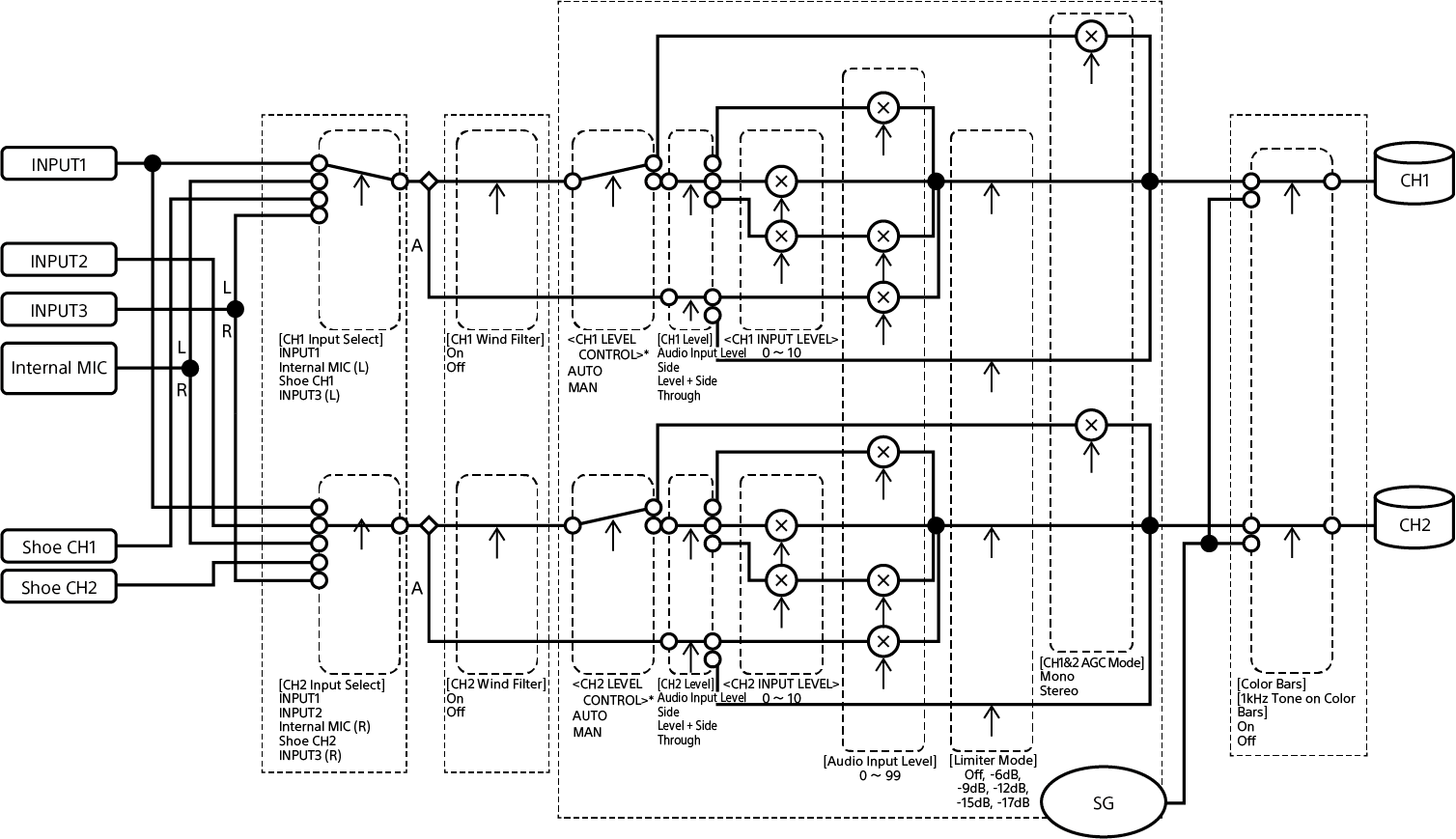

Blokové schéma zvukového vstupu CH1/CH2

A: S adaptérem XLR

* Nastavte [Audio Input] – [CH1 Level Control] až [CH4 Level Control] na stavové obrazovce [Audio] pro vstup zvuku z adaptéru XLR.

[Audio Input] (CH3 a CH4)

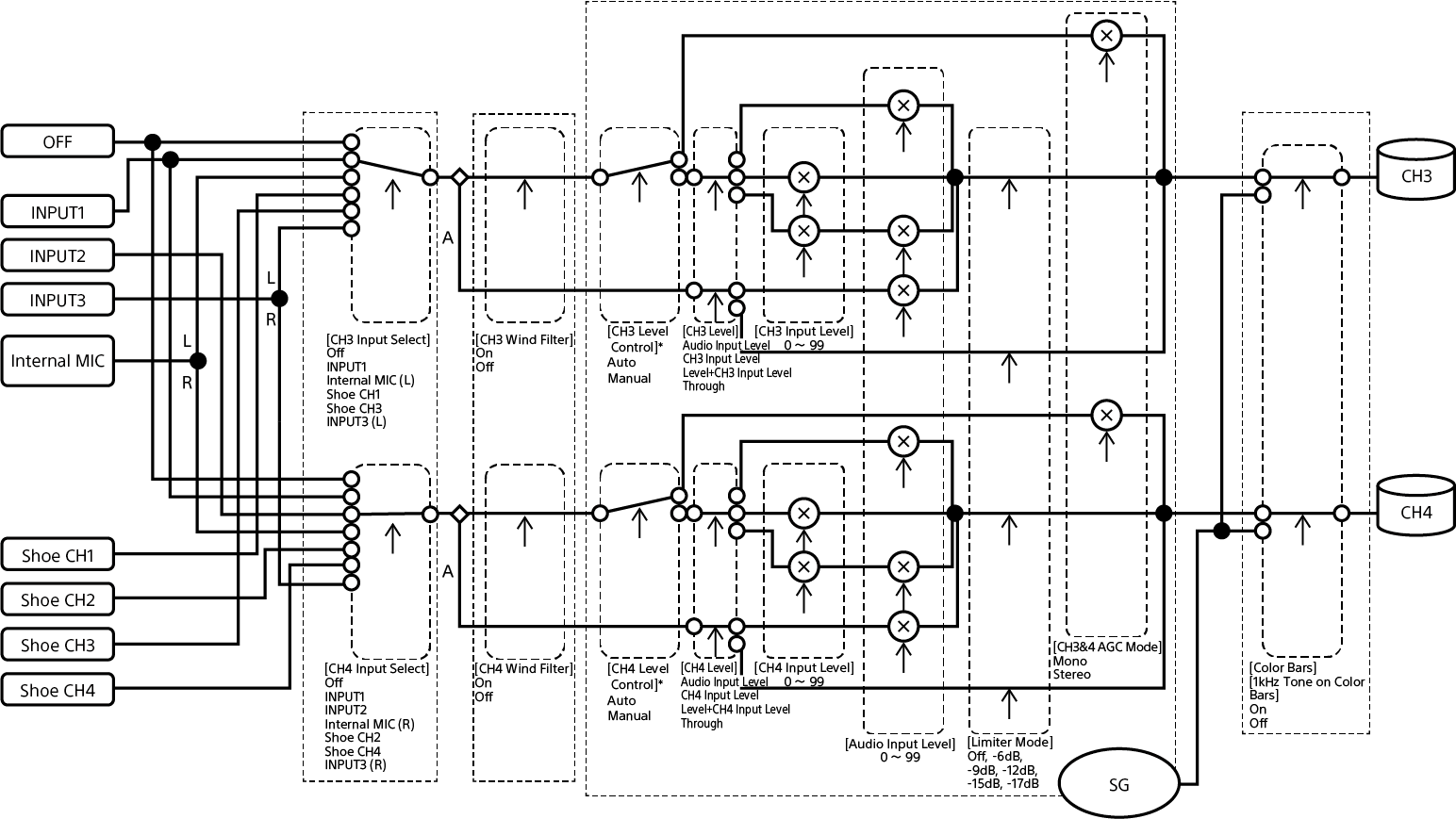

Blokové schéma zvukového vstupu CH3/CH4

A: S adaptérem XLR

* Nastavte [Audio Input] – [CH1 Level Control] až [CH4 Level Control] na stavové obrazovce [Audio] pro vstup zvuku z adaptéru XLR.
