Nastavení ohniskové vzdálenosti na okraji
Tato funkce nastaví automaticky ohniskovou vzdálenost na okraji (FB) od povrchu nástavce objektivu a roviny zobrazovacího zařízení.
Toto nastavení bude nutné, pokud zaostření nebude správné pro optický zoom pro širokoúhlý objektiv a teleobjektiv. Při správném nastavení bude zaostření udržováno, pokud po nastavení zaostření změníte polohu zoomu.
Přípravy na nastavení
Před nastavením je nutno provést následující kroky.
-
Stáhněte si graf nastavení ohniskové vzdálenosti na okraji na specializované URL adrese a vytiskněte ho ve formátu A3.
-
Umístěte kameru na vodorovný povrch.
Sejměte veškeré konverzní objektivy nebo další zařízení, jsou-li připojena.
-

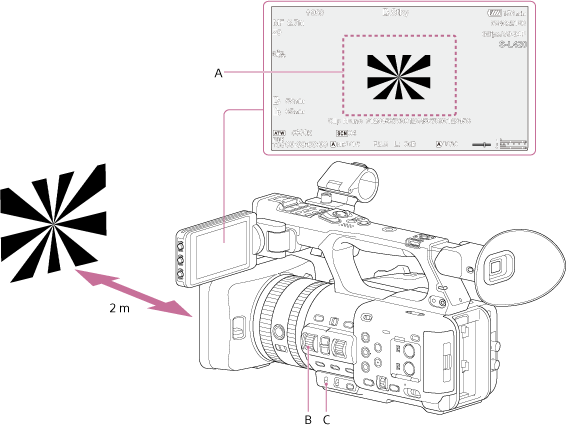

Umístěte graf nastavení ohniskové vzdálenosti na okraji (doporučený formát papíru A3) přibližně do vzdálenosti 2 m, posuňte zoom na konec objektivu typu teleobjektiv a udělejte snímek grafu tak, aby střed grafu nastavení ohniskové vzdálenosti na okraji byl ve středu obrazovky.
Ujistěte se, že se ve středu obrazovky nezobrazí žádný jiný objekt v jiné vzdálenosti než graf (viz tečkovanou oblast v diagramu níže), když je zoom nastaven na širokoúhlé snímání.
A: Tečkovaná oblast představuje pouze specializovaný graf.
-
Nastavte zoom na širokoúhlé snímání a nakonfigurujte následující nastavení.
Přepnutí nastavení
B: Otočný ovladač IRIS: F2.8 (otevřený)
C: Spínač ISO/GAIN: 0 dB
Nastavení hlavní nabídky
[Project] – [Rec Format] – [Frequency]: 59.94 nebo 50
[Project] – [Rec Format] – [Video Format]: 3840×2160P
[Shooting] – [S&Q Motion] – [Setting]: [Off]
[Shooting] – [SteadyShot] – [Setting]: [Off] - Nastavte jas s použitím osvětlení a ND filtrů, aby obraz měl odpovídající jas v rámci celého rozsahu zoomu.
Používání automatického seřízení
- Vyberte možnost [Technical] – [Lens] – [Auto FB Adjust] – [Execute] v hlavní nabídce.
- Zkontrolujte popis a na potvrzovací obrazovce vyberte možnost [Execute].
Postup zrušení automatického seřízení ohniskové vzdálenosti na okraji
Vyberte možnost [Cancel] zobrazenou během procesu seřizování.
Postup obnovení hodnot seřízení do výchozího továrního stavu
- Vyberte možnost [Technical] – [Lens] – [Auto FB Adjust] – [Reset] v hlavní nabídce.
- Zkontrolujte popis a na potvrzovací obrazovce vyberte možnost [Execute].
Poznámka
- Během procesu seřizování se nedotýkejte kamery.
- V případě selhání seřizování se zobrazí zpráva. V případě selhání seřizování zkontrolujte následující.
- Odpovídá jas grafu nastavení ohniskové vzdálenosti na okraji?
Pokud jas neodpovídá, zobrazí se zpráva a seřízení se zruší. - Je graf nastavení ohniskové vzdálenosti na okraji příliš blízko, nebo příliš daleko?
- Byl postup „Přípravy na nastavení“ proveden správně?
- Objevují se na obrazovce kamery nějaké objekty s vysokým jasem, např. světla?
- Odpovídá jas grafu nastavení ohniskové vzdálenosti na okraji?
