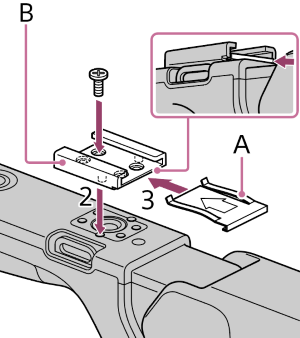

Montaggio della slitta accessori
-
Sollevare il bordo anteriore della molla della slitta (A) e tirare la molla nella direzione opposta a quella indicata dalla freccia incisa sulla slitta stessa.
-
Posizionare la slitta accessori (B) sulla sua sede di montaggio, allineando le sporgenze della slitta con i punti corrispondenti della sede di montaggio, quindi serrare le quattro viti.
-
Inserire la molla della slitta (A) nella direzione della freccia in modo che la porzione a forma di U si inserisca in fondo alla slitta.
Suggerimento
- Per rimuovere la slitta accessori, rimuoverne la molla come descritto al passo 1, svitare le quattro viti e quindi rimuovere la slitta accessori.
