Diagrammi a blocchi

I diagrammi a blocchi si riferiscono all’audio e al menu [Audio].

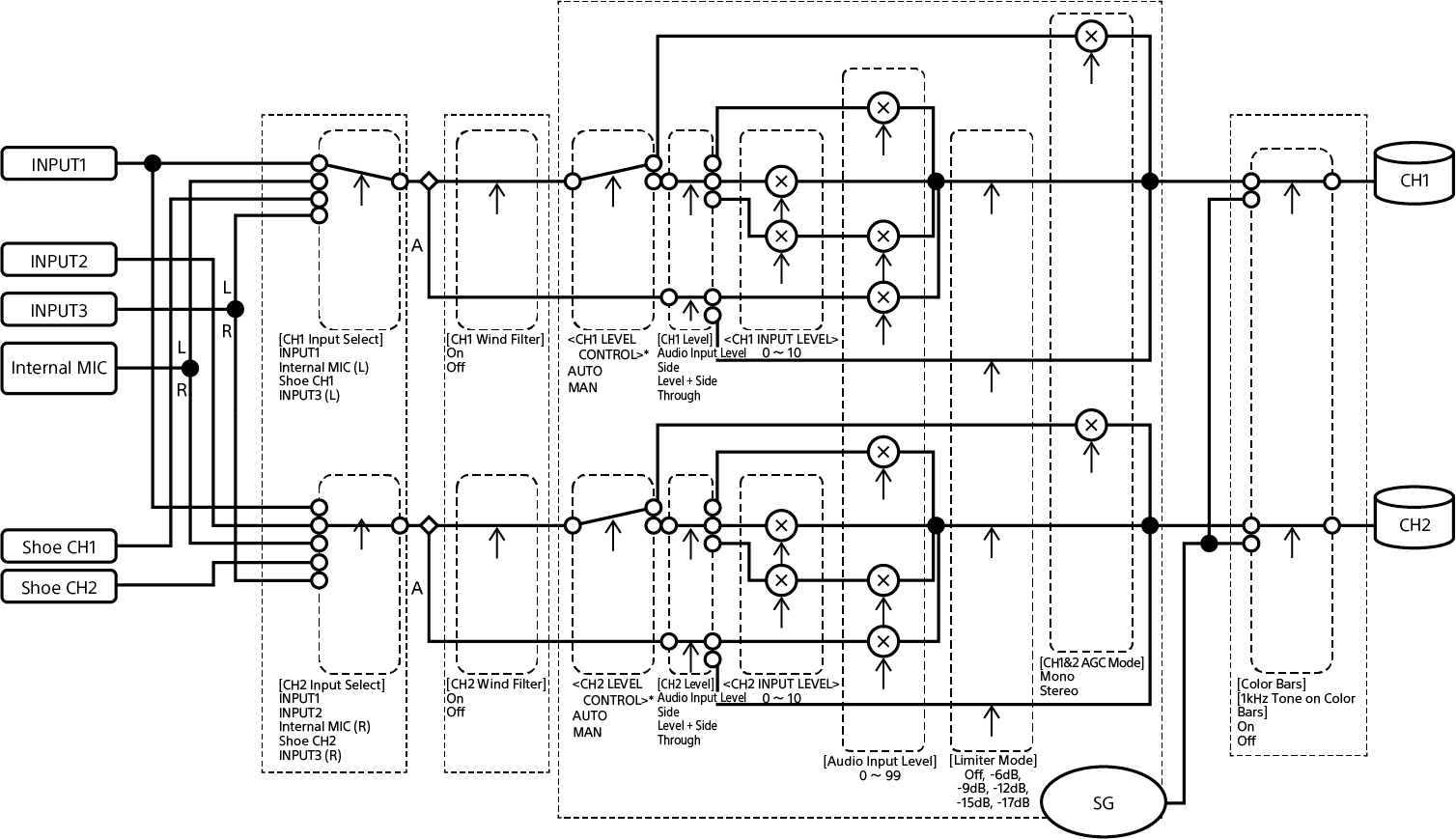

[Audio Input] (CH1 e CH2)

Schema a blocchi dell’ingresso audio CH1 e CH2

A: con adattatore XLR

* Impostato mediante [Audio Input] – da [CH1 Level Control] a [CH4 Level Control] nella schermata di stato [Audio] per l’ingresso audio da un adattatore XLR.

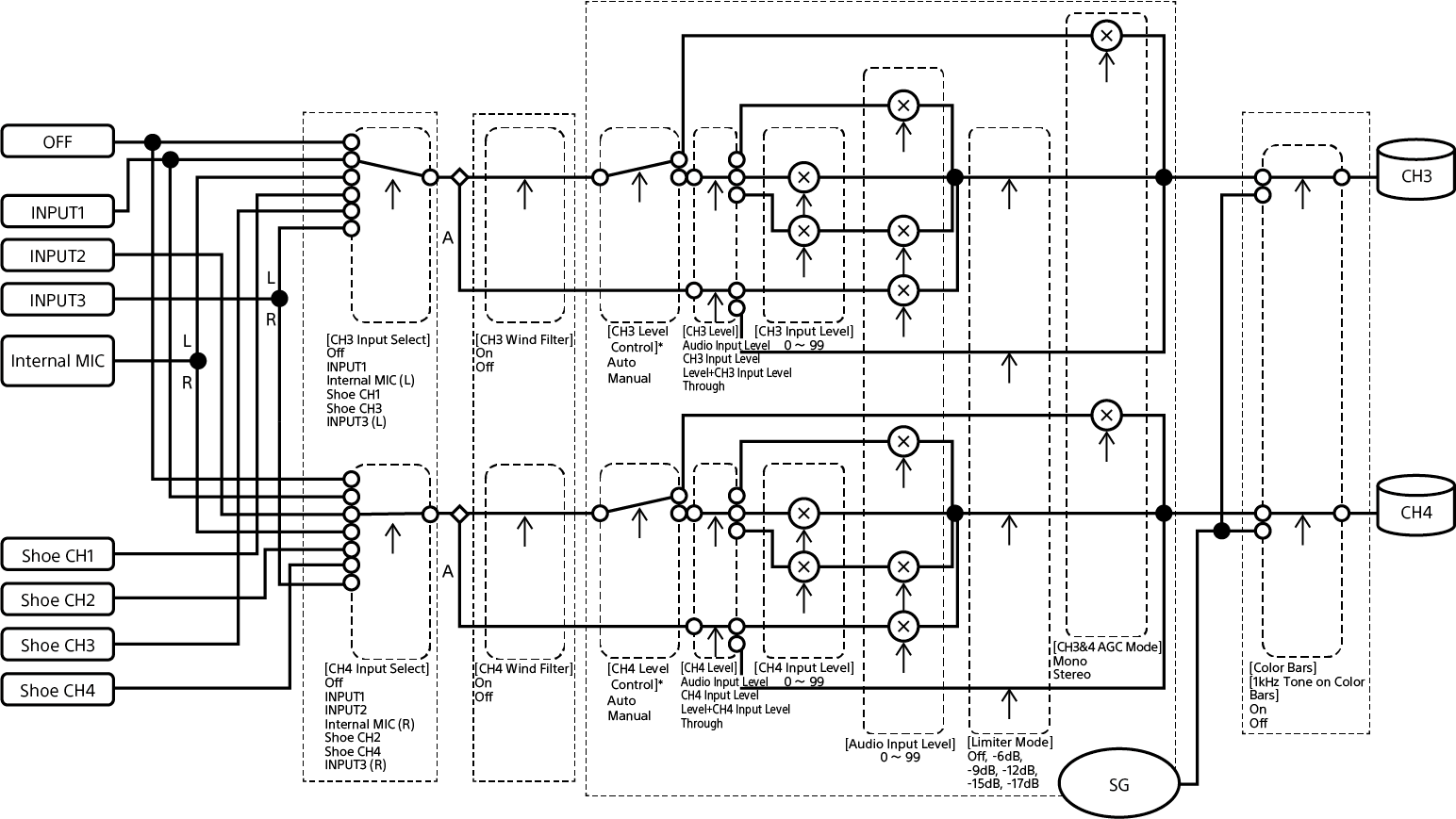

[Audio Input] (CH3 e CH4)

Schema a blocchi dell’ingresso audio CH3 e CH4

A: con adattatore XLR

* Impostato mediante [Audio Input] – da [CH1 Level Control] a [CH4 Level Control] nella schermata di stato [Audio] per l’ingresso audio da un adattatore XLR.
