Schematy blokowe

Schematy blokowe dotyczą dźwięku i menu [Audio].

[Audio Input] (CH1 i CH2)

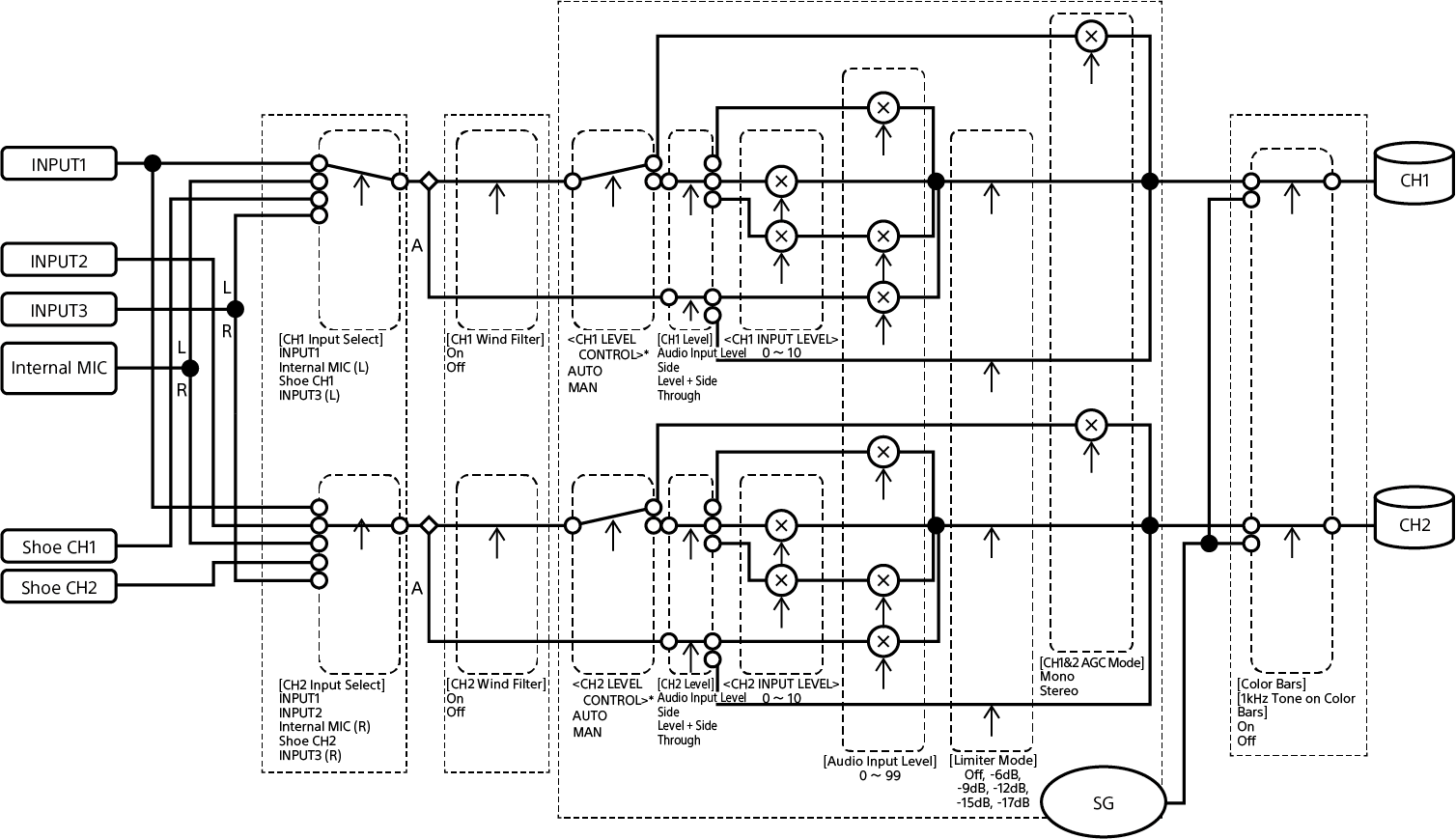

Schemat blokowy wejścia audio CH1/CH2

A: Z adapterem XLR

* W celu używania wejściowego sygnału audio z adaptera XLR należy na ekranie stanu [Audio] ustawić opcję [Audio Input] – [CH1 Level Control] na [CH4 Level Control].

[Audio Input] (CH3 i CH4)

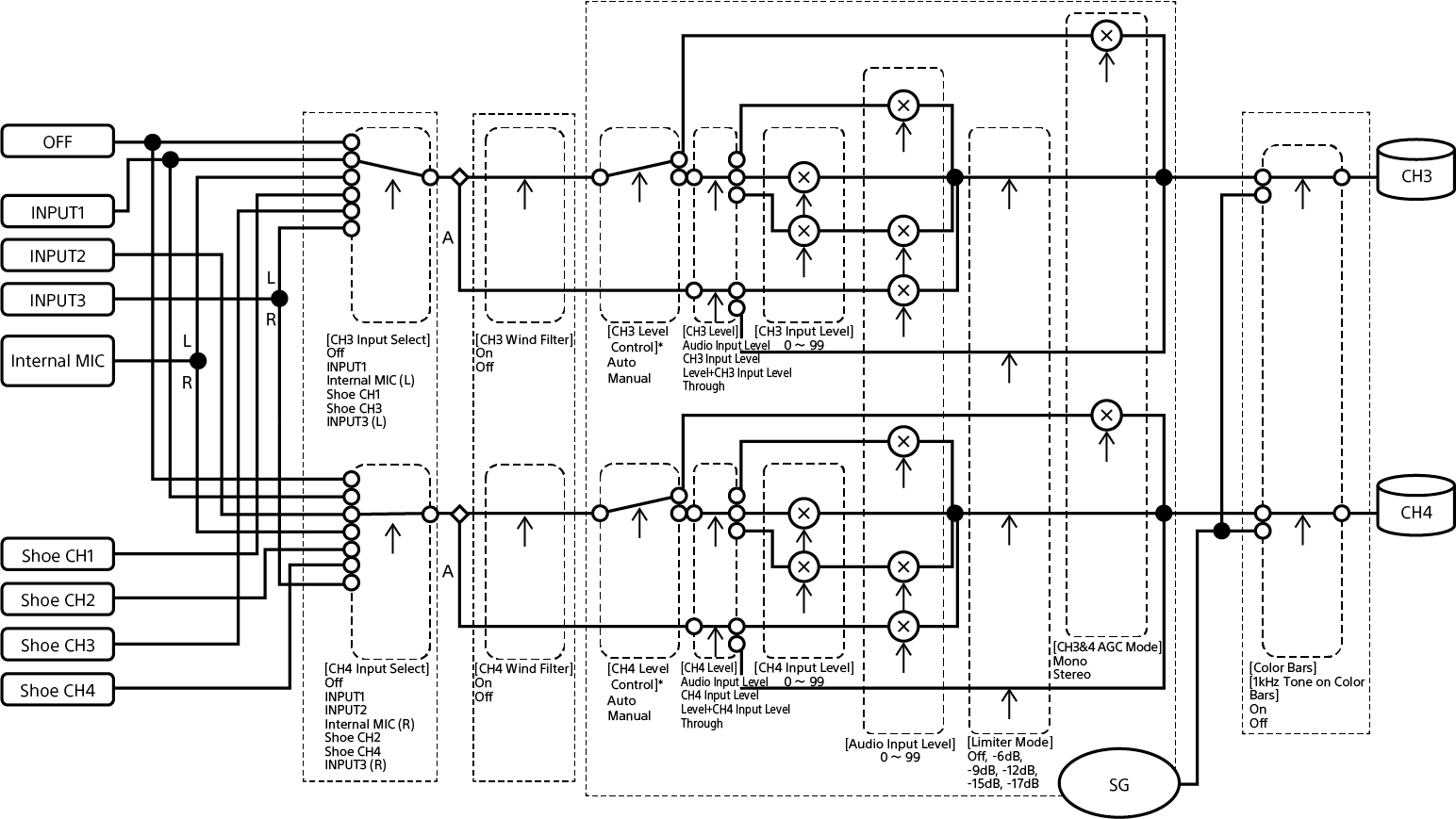

Schemat blokowy wejścia audio CH3/CH4

A: Z adapterem XLR

* W celu używania wejściowego sygnału audio z adaptera XLR należy na ekranie stanu [Audio] ustawić opcję [Audio Input] – [CH1 Level Control] na [CH4 Level Control].
