Regulacja odległości między tylną powierzchnią mocowania obiektywu a płaszczyzną przetwornika obrazu

Funkcja ta automatycznie dostosowuje odległość między tylną powierzchnią mocowania obiektywu a płaszczyzną przetwornika obrazu (Flange Back (FB)).

Ta regulacja będzie wymagana, jeśli ostrość nie jest prawidłowo ustawiona w przypadku, gdy zoom optyczny działa w trybie szerokokątnym lub trybie teleobiektywu. Po prawidłowym ustawieniu ostrość jest zachowywana w przypadku zmiany pozycji zoomu po regulacji ostrości.

Przygotowanie do regulacji

Przed przystąpieniem do regulacji należy wykonać następujące czynności.

  1. Pobierz arkusz do regulacji odległości między tylną powierzchnią mocowania obiektywu a płaszczyzną przetwornika obrazu z dedykowanego adresu URL i wydrukuj go na papierze w formacie A3.

    https://helpguide.sony.net/pro/fb_adj/v1/h_zz/

  2. Umieść kamerę na poziomej powierzchni.

    Odłącz konwerter obiektywu i inne urządzenia, jeśli są podłączone.

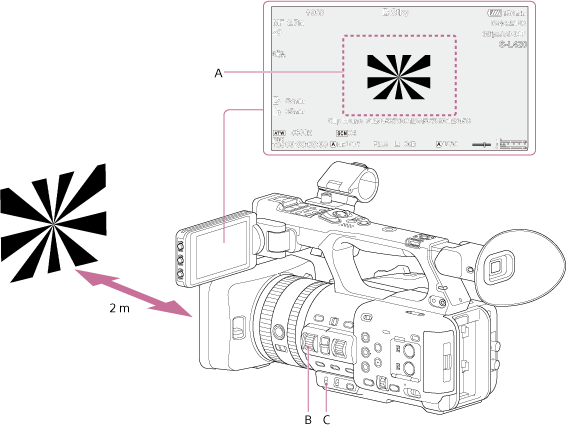

  3. Umieść arkusz do regulacji odległości między tylną powierzchnią mocowania obiektywu a płaszczyzną przetwornika obrazu (zalecany rozmiar papieru A3) w odległości około 2 metrów, zmień ustawienie zoomu na tryb teleobiektywu i wykonaj zdjęcie arkusza tak, by jego środek znajdował się pośrodku ekranu.

    Dopilnuj, by żaden inny obiekt znajdujący się w odległości innej niż arkusz nie był widoczny w pobliżu środka ekranu (w obszarze wyznaczonym przerywaną linią na poniższym diagramie), gdy zoom jest ustawiony na tryb teleobiektywu.

    A: W obszarze wyznaczonym przerywaną linią wyświetlany jest tylko specjalny arkusz.

  4. Zmień ustawienie zoomu na tryb szerokokątny i skonfiguruj następujące ustawienia.

    Ustawienia przełącznika
    B: pokrętło IRIS: F2.8 (przysłona otwarta)
    C: przełącznik ISO/GAIN: 0 dB

    Ustawienia pełnego menu
    [Project] – [Rec Format] – [Frequency]: 59.94 lub 50
    [Project] – [Rec Format] – [Video Format]: 3840×2160P
    [Shooting] – [S&Q Motion] – [Setting]: [Off]
    [Shooting] – [SteadyShot] – [Setting]: [Off]

  5. Dostosuj jasność za pomocą oświetlenia i filtrów ND, tak aby obraz miał odpowiednią jasność w całym zakresie zoomu.



Przeprowadzanie automatycznej regulacji

  1. Wybierz opcję [Technical] – [Lens] – [Auto FB Adjust] – [Execute] w pełnym menu.
  2. Zapoznaj się z opisem i wybierz opcję [Execute] na ekranie potwierdzenia.



Anulowanie regulacji odległości między tylną powierzchnią mocowania obiektywu a płaszczyzną przetwornika obrazu

Wybierz opcję [Cancel] wyświetlaną podczas procesu regulacji.



Resetowanie wartości regulacji do domyślnego stanu fabrycznego

  1. Wybierz opcję [Technical] – [Lens] – [Auto FB Adjust] – [Reset] w pełnym menu.
  2. Zapoznaj się z opisem i wybierz opcję [Execute] na ekranie potwierdzenia.

Uwaga

  • Nie dotykaj kamery podczas procesu regulacji.
  • W przypadku niepowodzenia regulacji wyświetlany jest komunikat. Jeśli regulacja nie powiedzie się, należy sprawdzić następujące kwestie.
    • Czy jasność arkusza do regulacji odległości między tylną powierzchnią mocowania obiektywu a płaszczyzną przetwornika obrazu jest odpowiednia?
      Jeśli jasność nie jest odpowiednia, wyświetlany jest komunikat i regulacja jest przerywana.
    • Czy arkusz do regulacji odległości między tylną powierzchnią mocowania obiektywu a płaszczyzną przetwornika obrazu nie znajduje się zbyt blisko lub zbyt daleko?
    • Czy procedura „Przygotowanie do regulacji” została przeprowadzona poprawnie?
    • Czy na ekranie kamery pojawiają się obiekty o wysokiej jasności, na przykład światła?
