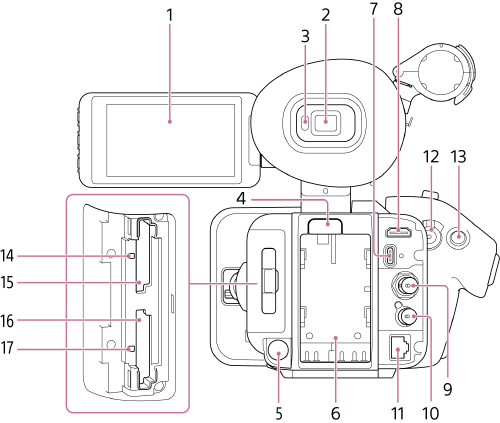

Tył / Blok złączy / Gniazda kart
- Wyświetlacz LCD / panel dotykowy
- Wizjer
-
Czujnik oka
Wykrywa, czy oczy operatora znajdują się blisko wizjera, oraz steruje sposobem wyświetlania na ekranie wyświetlacza LCD / wizjera.
-
Przycisk BATT RELEASE (zwalnianie akumulatora)
Naciśnij ten przycisk, aby wyjąć akumulator.
-
Złącze DC IN (wejście zasilania prądem stałym)
Standardowe gniazdo zasilania prądem stałym.
- Komora na akumulator
-
Złącze USB-C®
Złącze kabla USB typu C. Otwór pod wkręt po prawej stronie złącza USB-C jest przeznaczony do kabla typu C z blokadą śrubową.
-
Złącza wyjściowe HDMI
Służy do wyprowadzania sygnału HDMI.
-
Złącze SDI OUT (typu BNC)
Służy do wyprowadzania sygnału SDI. Dostępne tylko w modelu PXW-Z200.
-
Złącze TC IN/OUT (typu BNC)
Złącze wejścia/wyjścia kodu czasowego. Dostępne tylko w modelu PXW-Z200.
Używane do podanych poniżej zastosowań, w zależności od ustawienia przełącznika TC IN/OUT.
IN: wejście referencyjnego sygnału kodu czasowego podczas synchronizowania kodu czasowego urządzenia z urządzeniem zewnętrznym.
OUT: sygnał kodu czasowego wyprowadzany z urządzenia podczas synchronizowania kodu czasowego urządzenia zewnętrznego z kodem czasowym niniejszego urządzenia.
Uwaga
- Należy podłączyć urządzenie zgodne ze standardem cyfrowym SMPTE do złącza TC IN/OUT. Podłączenie niezgodnego urządzenia (na przykład urządzenia o napięciu poza zakresem od 0,5 V do 4,5 V) może spowodować uszkodzenie niniejszego urządzenia.
-
Złącze LAN
Złącze przewodowej sieci LAN.
-
Przycisk START/STOP do obsługi nagrywania / przełącznik HOLD (uchwyt boczny)
Aby rozpocząć nagrywanie, należy nacisnąć przycisk START/STOP do obsługi nagrywania (spowoduje to włączenie lampki). Ponowne naciśnięcie spowoduje zatrzymanie nagrywania i wyłączenie lampki.
Gdy przełącznik HOLD znajduje się w położeniu HOLD, nie można nacisnąć przycisku START/STOP do obsługi nagrywania.
-
Selektor wielofunkcyjny
Służy do obsługi funkcji automatycznego ustawiania ostrości oraz do obsługi menu. Umożliwia poruszanie kursorem w 8 kierunkach oraz wybór wartości po naciśnięciu.
- Wskaźnik dostępu A
- Gniazdo na karty CFexpress Type A / karty SD (A)
- Gniazdo na karty CFexpress Type A / karty SD (B)
- Wskaźnik dostępu B
