Conexión de dispositivos con tomas distintas de las tomas HDMI

Conecte cada dispositivo a la toma de video y toma de audio del panel trasero del receptor.

Antes de conectar los cables, asegúrese de desconectar el cable de alimentación de CA.

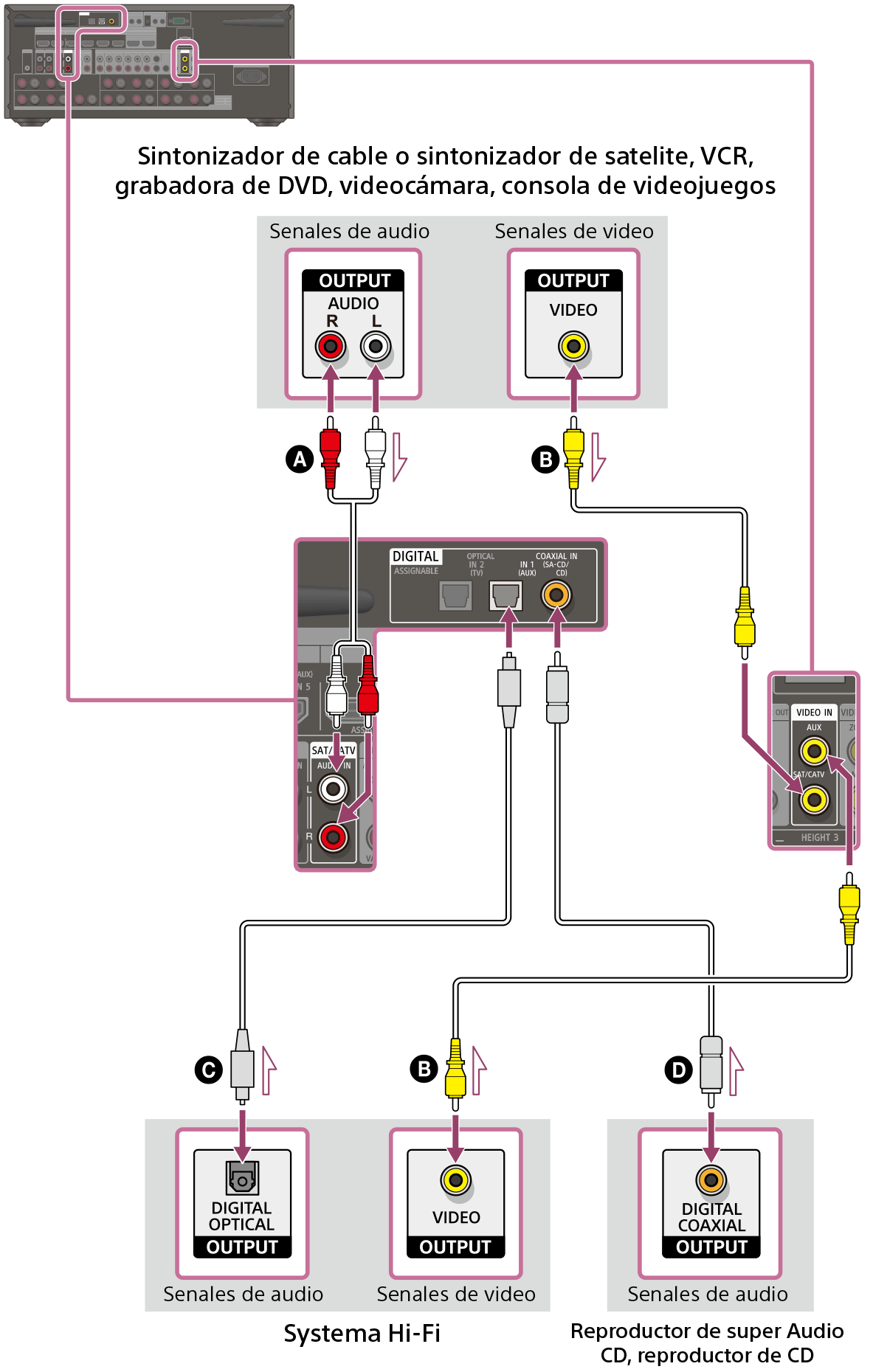

Cuando conecte dispositivos con cables de video, un cable digital óptico y un cable de audio digital coaxial (recomendado)

Ilustración de cómo conectar el receptor y los dispositivos utilizando los cables de video y audio. Las tomas VIDEO IN y AUDIO IN del receptor están etiquetadas con nombres de entrada. Combine las tomas VIDEO IN y AUDIO IN marcadas con los mismos nombres. Con dispositivos que tengan tomas DIGITAL COAXIAL OUTPUT, recomendamos utilizar para la conexión un cable digital coaxial en lugar de un cable de audio. En este caso, conecte la toma COAXIAL IN (SA-CD/CD) de la parte trasera del receptor con la toma DIGITAL COAXIAL OUTPUT de la parte trasera del dispositivo utilizando un cable digital coaxial (no incluido).

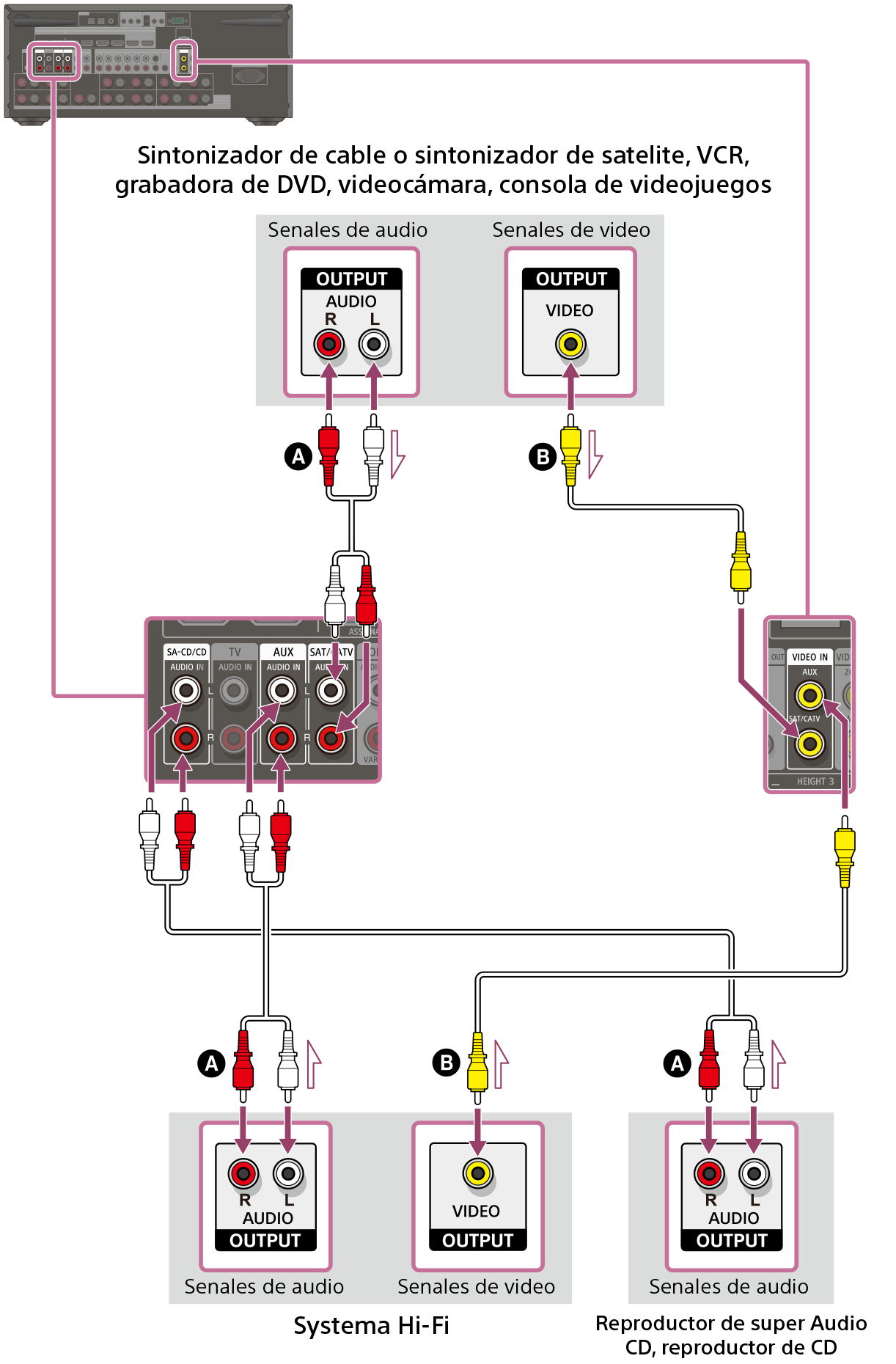

Cuando conecte dispositivos con cables de video y cables de audio

Cable de audio (no incluido)

Cable de video (no incluido)

Cable digital óptico (no incluido)

Cable digital coaxial (no incluido)

Sugerencia

  • Puede poner otro nombre a cada entrada de forma que el nombre se pueda visualizar en el panel de visualización del receptor. Para obtener más detalles, consulte “Cambio del nombre de cada entrada (Nombre)”.
  • La calidad de la imagen depende de la toma de conexión. Recomendamos que conecte sus dispositivos a través de una conexión HDMI si tienen tomas HDMI.
