Conexión de un sistema de altavoces de 5.1.2 canales con una conexión doblemente amplificada
Puede mejorar la calidad del sonido de los altavoces delanteros conectando por separado los amplificadores integrados a altavoces de agudos y altavoces de graves en una conexión doblemente amplificada.
Si se selecciona un patrón de altavoces en el que los altavoces no estén conectados a los terminales SURROUND BACK, puede conectar los altavoces delanteros a esos terminales para una conexión doblemente amplificada. Conecte cada altavoz a los terminales SPEAKERS en la parte trasera del receptor.
Antes de conectar los cables, asegúrese de desconectar el cable de alimentación de CA.
Para obtener más detalles sobre cómo conectar los cables de los altavoces al receptor, consulte “Cómo conectar los cables de los altavoces.”

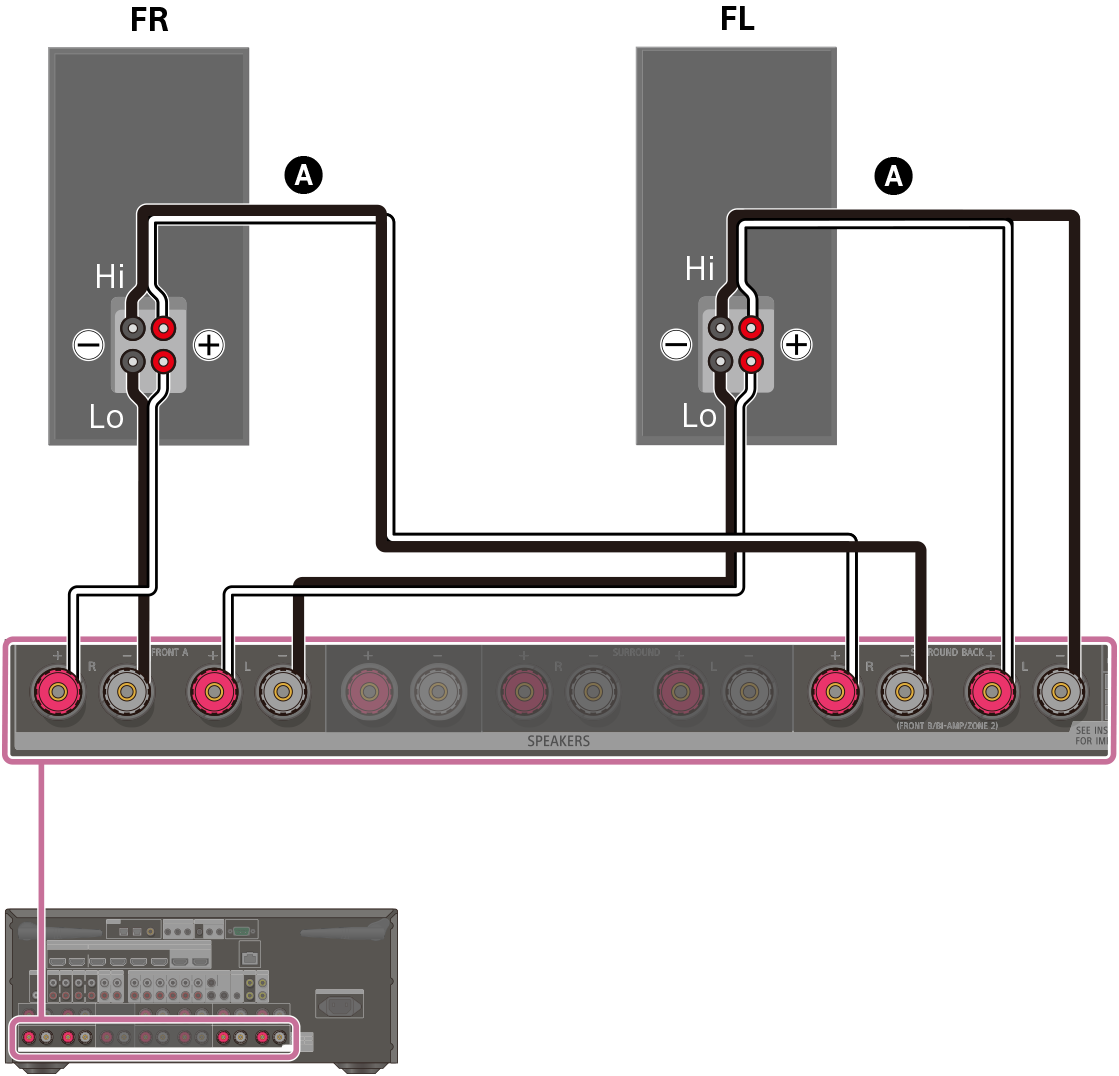

Conexión de altavoces delanteros con una conexión doblemente amplificada
Conecte las tomas en el lado Lo (o Hi) de los altavoces delanteros a los terminales FRONT A y conecte las tomas en el lado Hi (o Lo) de los altavoces delanteros a los terminales SURROUND BACK (FRONT B/BI-AMP/ZONE 2) (para STR-AZ7000ES/STR-AZ5000ES) o a los terminales SURROUND BACK (HEIGHT 2/FRONT B/BI-AMP/ZONE 2) (para STR-AZ3000ES).
Asegúrese de que los accesorios metálicos de Hi/Lo colocados en los altavoces se hayan quitado de los altavoces para evitar fallas de funcionamiento del receptor.
Cable de altavoz (no incluido)

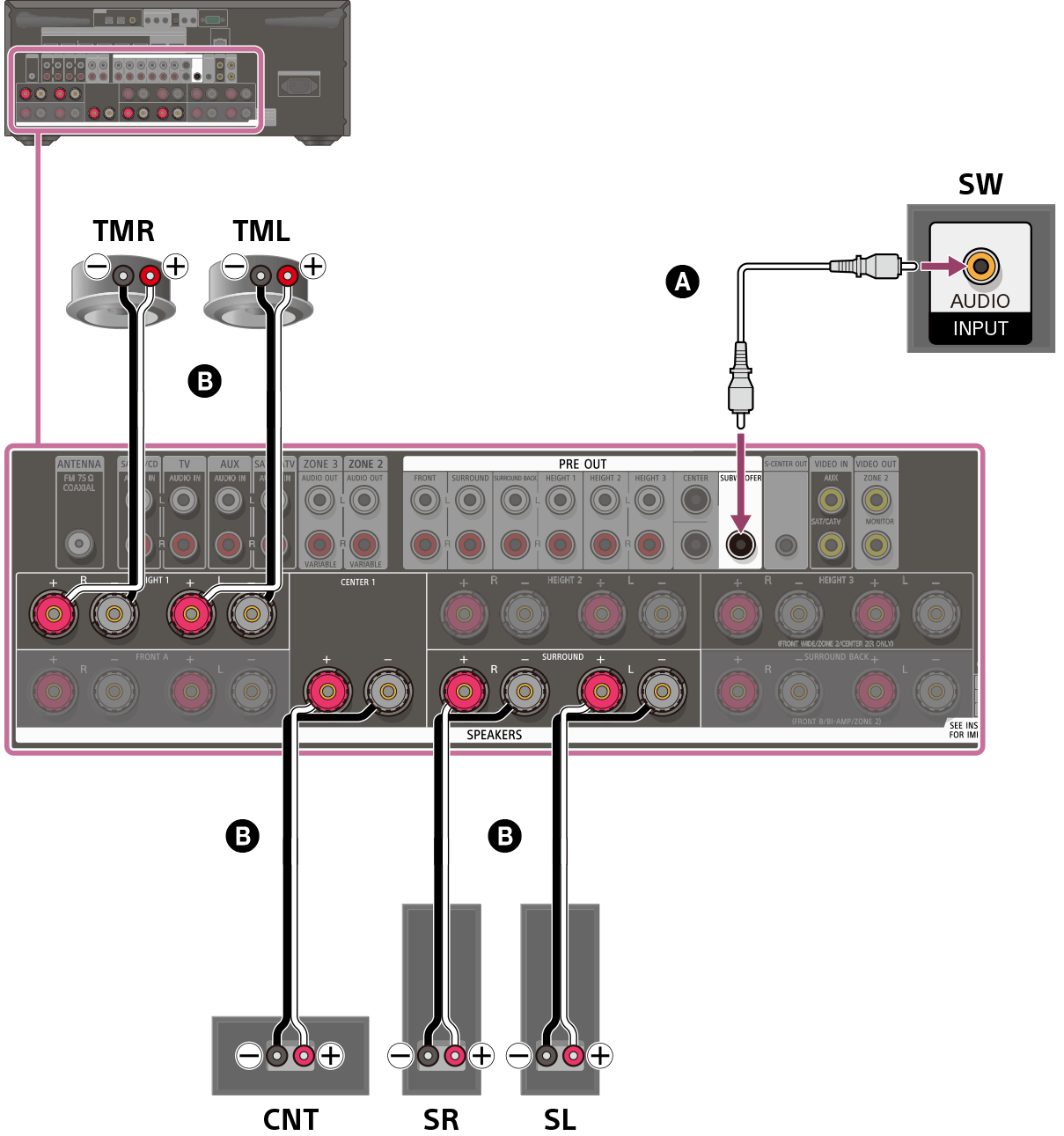

Conexión de altavoces que no sean altavoces delanteros
Conecte los altavoces envolventes izquierdo y derecho a los terminales SURROUND, el altavoz central al terminal CENTER 1 (STR-AZ7000ES/STR-AZ5000ES) o el terminal CENTER (STR-AZ3000ES), los altavoces intermedios superiores izquierdo y derecho a los terminales HEIGHT 1 (STR-AZ7000ES/STR-AZ5000ES) o a los terminales HEIGHT 1 (ZONE 2) (STR-AZ3000ES) y el altavoz potenciador de graves al terminal SUBWOOFER.
Cable de audio monofónico (no incluido)
Cable de altavoz (no incluido)
Después de haber hecho la conexión doblemente amplificada, ajuste [Asignac altav envolvente trasero] en [BI-AMP], en el menú [Ajustes de los altavoces].
Nota
- Después de haber instalado y conectado los altavoces, configure [Ajustes de los altavoces manualmente] - [Patrón de altavoz] como [5.1.2(TM)] en el menú [Ajustes de los altavoces].
- Solo puede ajustar [Asignac altav envolvente trasero] si está seleccionado un patrón de altavoces en el que los altavoces no estén conectados a los terminales SURROUND BACK (FRONT B/BI-AMP/ZONE 2) (para STR-AZ7000ES/STR-AZ5000ES) o a los terminales SURROUND BACK (HEIGHT 2/FRONT B/BI-AMP/ZONE 2) (para STR-AZ3000ES).
- Conecte correctamente los cables de altavoz haciendo coincidir las polaridades (+/–) entre los cables de altavoz y los terminales SPEAKERS.
