Conexión de un sistema de altavoces de 5.1.4 canales utilizando los altavoces delanteros superiores y traseros superiores

Para STR-AZ7000ES/STR-AZ5000ES

Conecte cada altavoz a los terminales SPEAKERS en la parte trasera del receptor.

Antes de conectar los cables, asegúrese de desconectar el cable de alimentación de CA.

Para obtener más detalles sobre cómo conectar los cables de los altavoces al receptor, consulte “Cómo conectar los cables de los altavoces.”

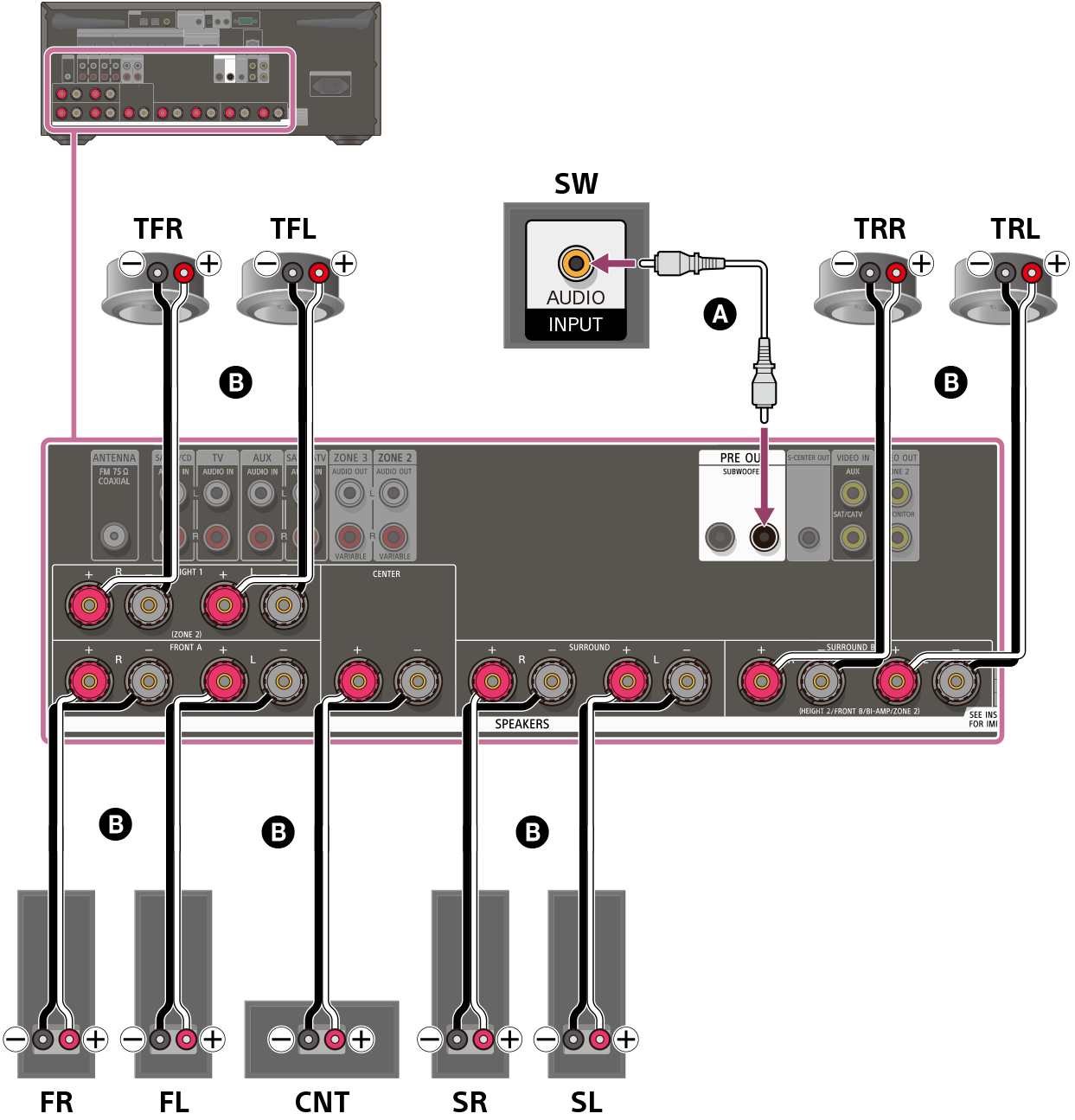

Ilustración de cómo conectar cada altavoz a los terminales de altavoz de la parte trasera del receptor. Conecte los altavoces delanteros izquierdo y derecho, los altavoces envolventes izquierdo y derecho, el altavoz central, los altavoces delanteros superiores izquierdo y derecho, y los altavoces traseros superiores izquierdo y derecho a sus terminales de altavoz respectivos utilizando cables de altavoz (no incluidos). Conecte el altavoz potenciador de graves al terminal SUBWOOFER OUT con un cable de audio monofónico (no incluido).

Para STR-AZ3000ES

Conecte cada altavoz a los terminales SPEAKERS en la parte trasera del receptor.

Antes de conectar los cables, asegúrese de desconectar el cable de alimentación de CA.

Para obtener más detalles sobre cómo conectar los cables de los altavoces al receptor, consulte “Cómo conectar los cables de los altavoces.”

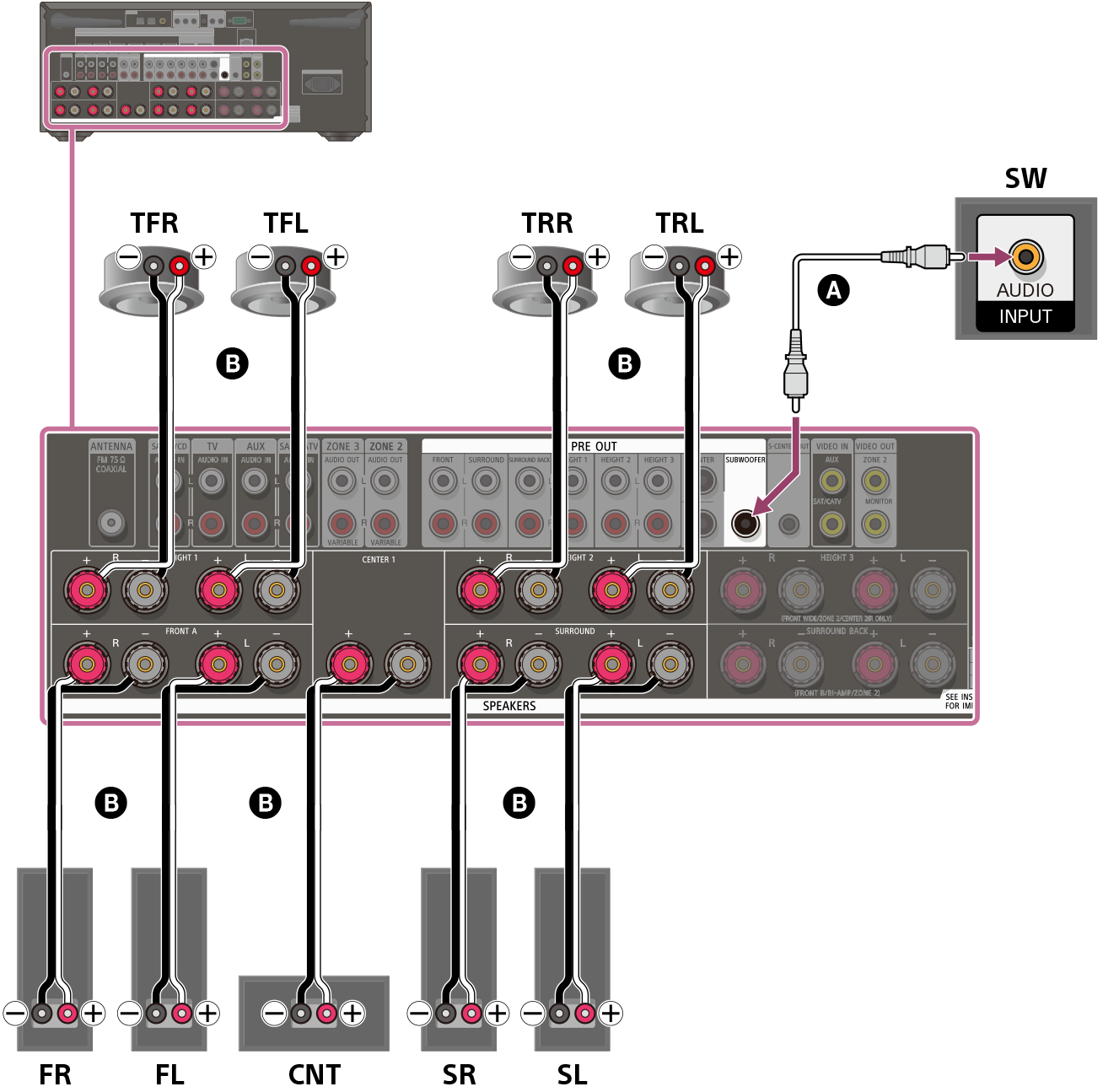

Ilustración de cómo conectar cada altavoz a los terminales de altavoz de la parte trasera del receptor. Conecte los altavoces delanteros izquierdo y derecho, los altavoces envolventes izquierdo y derecho, el altavoz central, los altavoces delanteros superiores izquierdo y derecho, y los altavoces traseros superiores izquierdo y derecho a sus terminales de altavoz respectivos utilizando cables de altavoz (no incluidos). Conecte el altavoz potenciador de graves al terminal SUBWOOFER OUT con un cable de audio monofónico (no incluido).

Cable de audio monofónico (no incluido)

Cable de altavoz (no incluido)

Nota

  • Después de haber instalado y conectado los altavoces, configure [Ajustes de los altavoces manualmente] - [Patrón de altavoz] como [5.1.4(TF+TR)] en el menú [Ajustes de los altavoces].
  • Conecte correctamente los cables de altavoz haciendo coincidir las polaridades (+/–) entre los cables de altavoz y los terminales SPEAKERS.
