Instalación de un sistema de altavoces de 7.1.2 canales con dos altavoces centrales (para STR-AZ7000ES/STR-AZ5000ES)

Esta instalación de altavoces se configura añadiendo altavoces elevados intermedios superiores y el altavoz central adicional (CNT2) al sistema de altavoces de 7.1 canales.

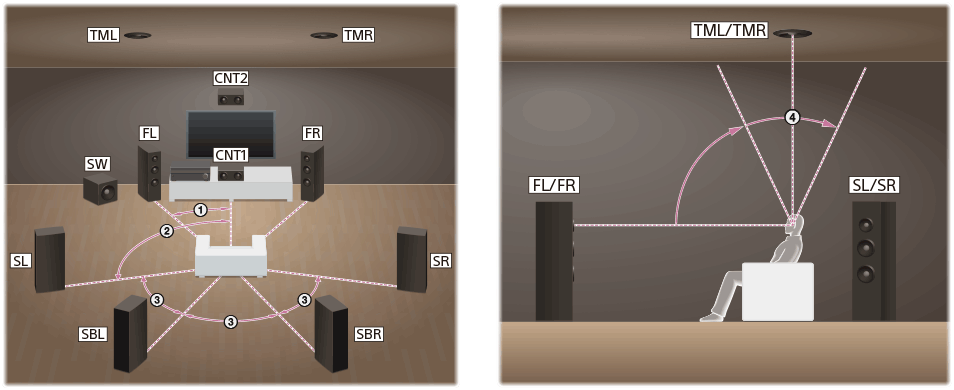

Ilustración que muestra la posición de cada altavoz en la instalación. Instale cada altavoz en una circunferencia con la posición de escucha como punto central. El altavoz potenciador de graves no tiene que estar en la circunferencia y puede instalarse en cualquier lugar.

Ángulo en que cada altavoz está colocado tomando como referencia la línea que conecta la posición de escucha y el altavoz central (0 grados)

Altavoces delanteros: 30°

Altavoces envolventes: 100° - 120°

Ángulos entre los altavoces envolventes y los altavoces envolventes traseros: mismo ángulo

Ángulo vertical en que cada altavoz está colocado tomando como referencia una línea recta desde la altura de los oídos del oyente (0 grados)

Altavoces intermedios superiores: 65° - 100°

Sugerencia

  • Debido a que el altavoz potenciador de graves no emite señales altamente dirigidas, puede ubicarlo donde desee.
