Panel delantero (sin colocar la cubierta frontal)

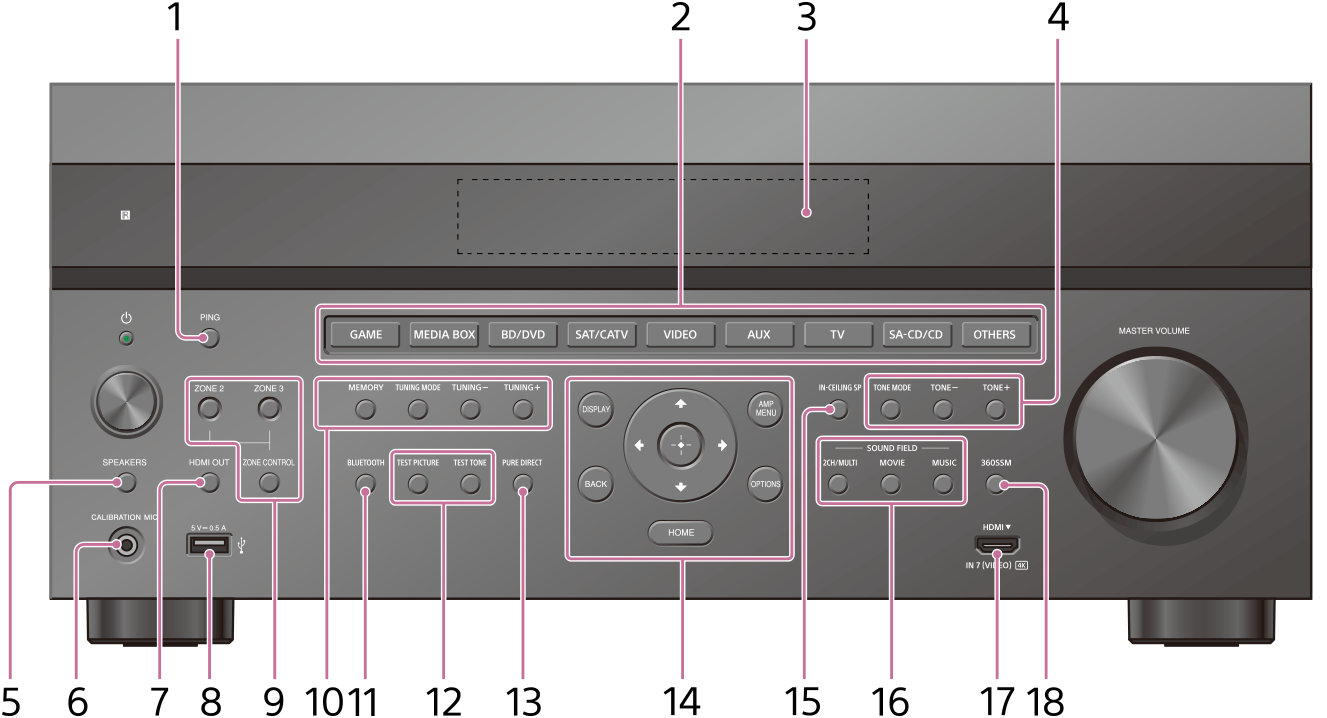

Ilustración que muestra la ubicación de cada parte del panel delantero del receptor bajo la cubierta frontal.

  1. PING

    Permite visualizar la dirección IP y la dirección MAC en el panel de visualización.

  2. Botones de entrada

    Seleccione el dispositivo que quiere reproducir.

    • Cuando presiona cualquiera de los botones de entrada, el receptor se enciende.
    • Presione repetidamente el botón OTHERS para seleccionar otra fuente de reproducción.

  3. Panel de visualización

    Cambia la información en el panel de visualización.

  4. TONE MODE, TONE+/–

    Presione para ajustar el nivel de graves/agudos del altavoz.

  5. SPEAKERS

    Cambia los altavoces delanteros a [OFF], [A], [B] o [A+B].

  6. Toma CALIBRATION MIC

    Conecte el micrófono de calibración incluido para la [Calibrac. autom.] a esta toma.

  7. HDMI OUT

    Cambia la emisión de los dos monitores conectados a las tomas HDMI OUT A y HDMI OUT B (ZONE 2).

    • Cuando [HDMI OUT B Mode] está ajustado en [Principal], en [Configuración HDMI], la emisión alterna entre [HDMI A], [HDMI B], [HDMI A+B] y [HDMI OFF] cada vez que se presiona el botón.
    • Seleccione [HDMI OFF] para desactivar la emisión de las tomas HDMI OUT A y HDMI OUT B (ZONE 2).
    • Cuando [HDMI OUT B Mode] está ajustado en [Zone2], la emisión alterna entre [HDMI A] y [HDMI OFF] cada vez que se presiona el botón.

  8. Puerto (USB)

    Conecte aquí un dispositivo USB.

  9. ZONE CONTROL (ZONE 2, ZONE 3)

    Permite seleccionar la ubicación que se va a controlar.

  10. Botones de control del sintonizador

    Se utilizan para operaciones del sintonizador.

  11. BLUETOOTH

    Cambia el receptor a la función BLUETOOTH presionando el botón cuando [Modo Bluetooth] está ajustado en [Receptor].

    • Cuando el botón se mantiene presionado durante más de 2 segundos, el receptor entra en el modo de emparejamiento.

  12. TEST PICTURE

    Visualiza la Imagen de prueba en la pantalla del televisor.

    TEST TONE

    Reproduce la Prueba sonora en los altavoces.

  13. PURE DIRECT

    Activa la función Directo puro para disfrutar de sonido de alta fidelidad.

  14. Botones de operación del menú

    Se utilizan para operaciones del menú visualizadas en la pantalla del televisor y en el panel de visualización del receptor.

    • HOME: muestra el menú de inicio en la pantalla del televisor.
    • AMP MENU: muestra el menú en el panel de visualización del receptor para poder utilizarlo.

  15. IN-CEILING SP

    Activa el Modo altavoces en techo.

  16. SOUND FIELD (2CH/MULTI, MOVIE, MUSIC)

    Permite seleccionar el campo de sonido que usted quiere.

  17. Toma HDMI IN 7 (VIDEO) (para STR-AZ7000ES/STR-AZ5000ES solamente)

    Conecte un dispositivo HDMI. Para ver las señales de video admitidas, consulte “Conexión de dispositivos con tomas HDMI”.

  18. 360SSM

    Activa o desactiva la función [360 Spatial Sound Mapping].
    La función 360 Spatial Sound Mapping le permite disfrutar de una experiencia de sonido espacial 360 que hace que el sonido sea más amplio, como si hubiera más altavoces en la habitación.
