Conexión de otro amplificador en la Zona 2

Puede disfrutar de imagen y sonido desde un dispositivo conectado al receptor en una zona que no sea la zona principal. Por ejemplo, puede ver un DVD en la zona principal y escuchar un CD en la Zona 2.

Conexión de otro amplificador utilizando las tomas VIDEO OUT ZONE 2 y ZONE 2 AUDIO OUT

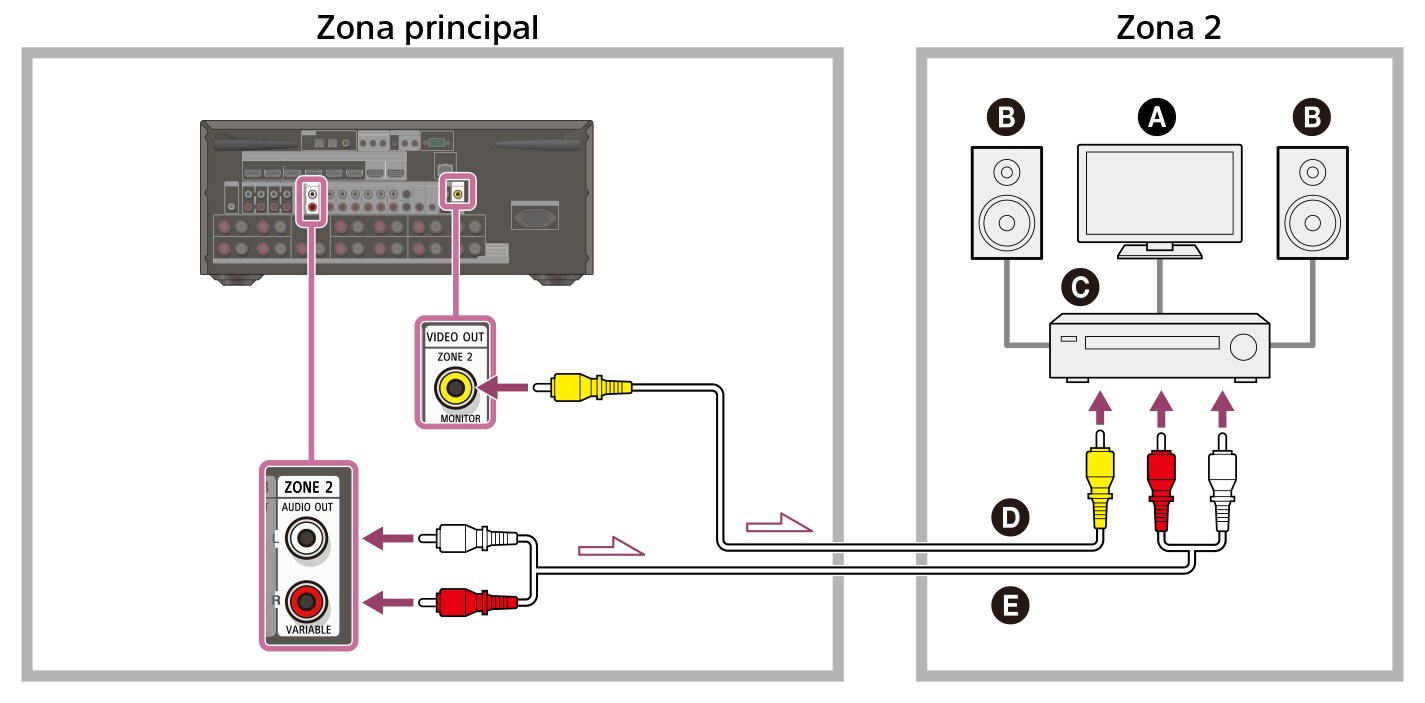

Ilustración de cómo conectar el receptor instalado en la zona principal con el amplificador/receptor instalado en la zona 2. Conecte la toma VIDEO OUT ZONE 2 y las tomas ZONE 2 AUDIO OUT de la parte trasera del receptor con las tomas de entrada de video/audio del amplificador/receptor de la zona 2 utilizando un cable de video (no incluido) y un cable de audio (no incluido).

Monitor del televisor

Altavoces

Otro amplificador/receptor

Cable de video (no incluido)

Cable de audio (no incluido)

Nota

  • La toma VIDEO OUT ZONE 2 puede emitir la señal de video que entra por las tomas VIDEO IN.
    Al emitir señales de audio coaxiales/ópticas, ajuste la salida de audio en PCM en el dispositivo conectado. Para obtener más detalles, consulte el manual de instrucciones del dispositivo conectado.

Conexión de otro amplificador o televisor en la zona 2 (con conexión HDMI)

Las señales de entrada de audio/video HDMI y las señales de entrada de audio coaxiales/ópticas se emiten a la zona 2 utilizando la toma HDMI OUT B (ZONE 2) del receptor.

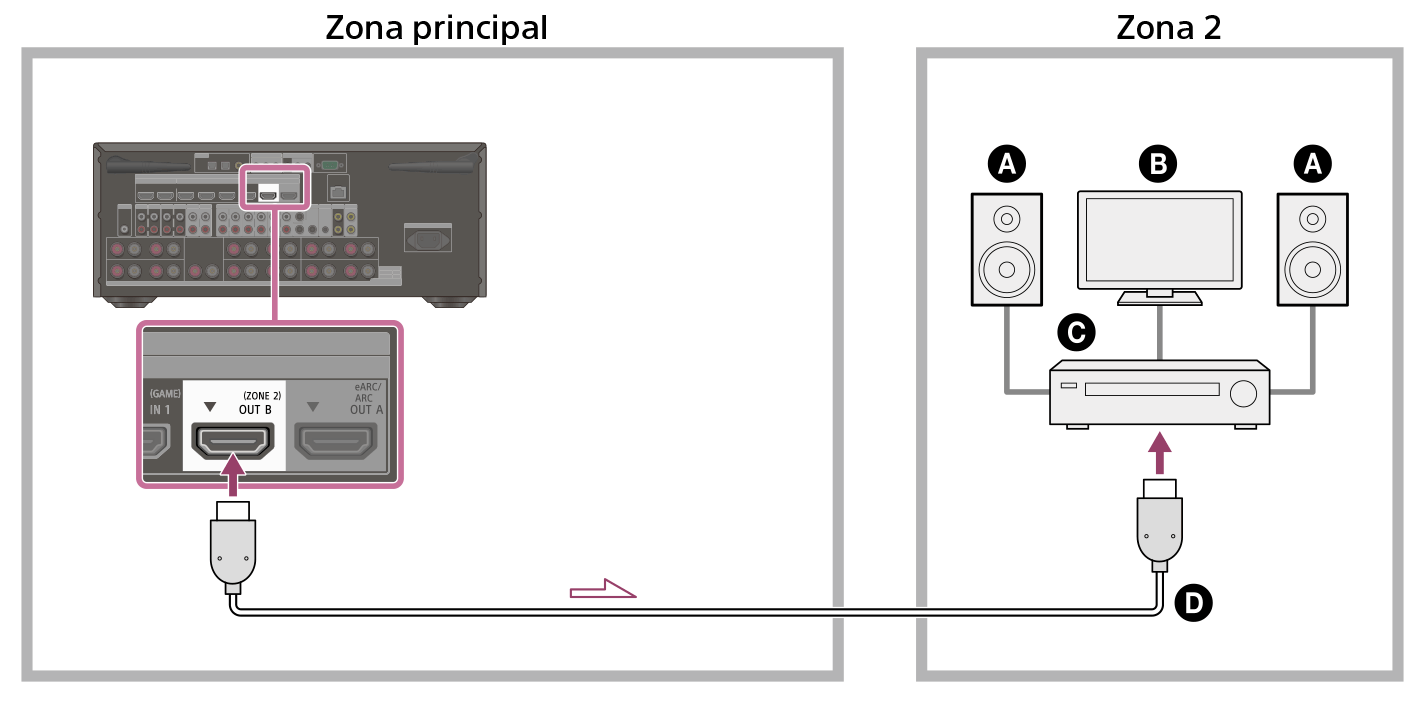

Ilustración de cómo conectar el receptor instalado en la zona principal con el amplificador/receptor instalado en la zona 2. Conecte la toma HDMI OUT B (ZONE 2) de la parte trasera del receptor con la toma HDMI INPUT del amplificador/receptor en la zona 2 utilizando un cable HDMI (no incluido).

Altavoces

Televisor

Otro amplificador/receptor

Cable HDMI (no incluido)

Nota

  • La siguiente configuración es necesaria para esta conexión.
    • Ajuste [HDMI OUT B Mode], en el menú [Configuración HDMI], en [Zone2].
    • Ajuste [Salida audio Zone2], en el menú [Configuración HDMI], en [AMP Zone2].
  • Al emitir señales de audio coaxiales/ópticas, ajuste la salida de audio en PCM en el dispositivo conectado. Para obtener más detalles, consulte el manual de instrucciones del dispositivo conectado.
