Ejemplo de instalación de altavoces

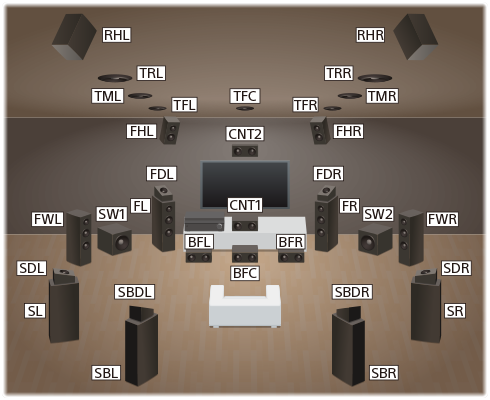

Al receptor se puede conectar hasta 13 altavoces (STR-AZ7000ES), 11 altavoces (STR-AZ5000ES) o 9 altavoces (STR-AZ3000ES) y 2 altavoces potenciadores de graves. Instale los altavoces y los altavoces potenciadores de graves según el sistema de altavoces que prefiera. Para obtener más detalles, consulte ”Patrones de altavoces y terminales que hay que conectar (para STR-AZ7000ES)”, ”Patrones de altavoces y terminales que hay que conectar (para STR-AZ5000ES)” o ”Patrones de altavoces y terminales que hay que conectar (para STR-AZ3000ES)”.
Sugerencia
- Debido a que el altavoz potenciador de graves no emite señales altamente dirigidas, puede ubicarlo donde desee.
| Abreviaturas utilizadas en las ilustraciones | Nombre de altavoz | Funciones |
|---|---|---|
| FL | Altavoz delantero izquierdo | Produce sonidos por el canal delantero izquierdo. |
| FR | Altavoz delantero derecho | Produce sonidos por el canal delantero derecho. |
| CNT1 (CNT) | Altavoz central | Produce sonidos vocales del canal central. |
| SL | Altavoz envolvente izquierdo | Produce sonidos por el canal envolvente izquierdo. |
| SR | Altavoz envolvente derecho | Produce sonidos por el canal envolvente derecho. |
| SBL | Altavoz envolvente trasero izquierdo | Produce sonidos por el canal envolvente trasero izquierdo. |
| SBR | Altavoz envolvente trasero derecho | Produce sonidos por el canal envolvente trasero derecho. |
| SW1 (SW) | Altavoz potenciador de graves | Produce sonidos del canal LFE (efecto de baja frecuencia) y refuerza las partes de graves de otros canales. |
| FHL | Altavoz delantero izquierdo alto | Produce efectos de sonido verticales por el canal delantero izquierdo alto. |
| FHR | Altavoz delantero derecho alto | Produce efectos de sonido verticales por el canal delantero derecho alto. |
| TFL | Altavoz delantero superior izquierdo | Produce sonidos por el canal delantero superior izquierdo. |
| RHL | Altavoz trasero alto izquierdo | Produce sonidos por el canal trasero alto izquierdo. |
| RHR | Altavoz trasero alto derecho | Produce sonidos por el canal trasero alto derecho. |
| TFC | Altavoz delantero superior central | Solo para STR-AZ7000ES. Produce sonidos por el canal delantero superior central . |
| TFR | Altavoz delantero superior derecho | Produce sonidos por el canal delantero superior derecho. |
| TML | Altavoz intermedio superior izquierdo | Produce sonidos por el canal intermedio superior izquierdo. |
| TMR | Altavoz intermedio superior derecho | Produce sonidos por el canal intermedio superior derecho. |
| TRL | Altavoz trasero superior izquierdo | Produce sonidos por el canal trasero superior izquierdo. |
| TRR | Altavoz trasero superior derecho | Produce sonidos por el canal trasero superior derecho. |
| SDL | Altavoz envolvente izquierdo habilitado para Dolby Atmos | Produce sonidos por el canal intermedio superior izquierdo y rebota el sonido en el techo. Permite reproducir sonidos de películas Dolby Atmos 3D sin necesidad de instalar altavoces de techo. |
| SDR | Altavoz envolvente derecho habilitado para Dolby Atmos | Produce sonidos por el canal intermedio superior derecho y rebota el sonido en el techo. Permite reproducir sonidos de películas Dolby Atmos 3D sin necesidad de instalar altavoces de techo. |
| SBDL | Altavoz envolvente trasero izquierdo habilitado para Dolby Atmos | Produce sonidos por el canal intermedio superior izquierdo y rebota el sonido en el techo. Permite reproducir sonidos de películas Dolby Atmos 3D sin necesidad de instalar altavoces de techo. |
| SBDR | Altavoz envolvente trasero derecho habilitado para Dolby Atmos | Produce sonidos por el canal intermedio superior derecho y rebota el sonido en el techo. Permite reproducir sonidos de películas Dolby Atmos 3D sin necesidad de instalar altavoces de techo. |
| FDL | Altavoz delantero izquierdo habilitado para Dolby Atmos | Produce sonidos por el canal intermedio superior izquierdo y rebota estos sonidos en el techo. Permite reproducir sonidos de películas Dolby Atmos 3D sin necesidad de instalar altavoces de techo. |
| FDR | Altavoz delantero derecho habilitado para Dolby Atmos | Produce sonidos por el canal intermedio superior derecho y rebota estos sonidos en el techo. Permite reproducir sonidos de películas Dolby Atmos 3D sin necesidad de instalar altavoces de techo. |
| Z2L | Altavoz izquierdo de la Zona 2 | Emite sonidos a otra ubicación (“Zona 2”). Para obtener más detalles sobre la zona 2, consulte “Instalación de sistema de altavoces de 7.1 canales con conexión de la zona 2”. |
| Z2R | Altavoz derecho de la Zona 2 | Emite sonidos a otra ubicación (“Zona 2”). Para obtener más detalles sobre la zona 2, consulte “Instalación de sistema de altavoces de 7.1 canales con conexión de la zona 2”. |
| Z3L | Altavoz izquierdo de la Zona 3 | Emite sonidos a otra ubicación (“Zona 3”). Para obtener más detalles sobre la zona 3, consulte “Conexión de otro amplificador en la Zona 3”. |
| Z3R | Altavoz derecho de la Zona 3 | Emite sonidos a otra ubicación (“Zona 3”). Para obtener más detalles sobre la zona 3, consulte “Conexión de otro amplificador en la Zona 3”. |
| CNT2 | Altavoz central | Solo para STR-AZ7000ES y STR-AZ5000ES. Produce sonidos vocales del canal central. |
| SW2 | Altavoz potenciador de graves | Produce sonidos del canal LFE (efecto de baja frecuencia) y refuerza las partes de graves de otros canales. |
| FWL | Altavoz ancho delantero izquierdo | Solo para STR-AZ7000ES. Produce sonidos por el canal ancho delantero izquierdo. |
| FWR | Altavoz ancho delantero derecho | Solo para STR-AZ7000ES. Produce sonidos por el canal ancho delantero derecho. |
| BFL | Altavoz delantero inferior izquierdo | Solo para STR-AZ7000ES. Produce sonidos por el canal delantero inferior izquierdo. |
| BFC | Altavoz delantero inferior central | Solo para STR-AZ7000ES. Produce sonidos por el canal delantero inferior central. |
| BFR | Altavoz delantero inferior derecho | Solo para STR-AZ7000ES. Produce sonidos por el canal delantero inferior derecho. |
