Panel trasero (STR-AZ3000ES)

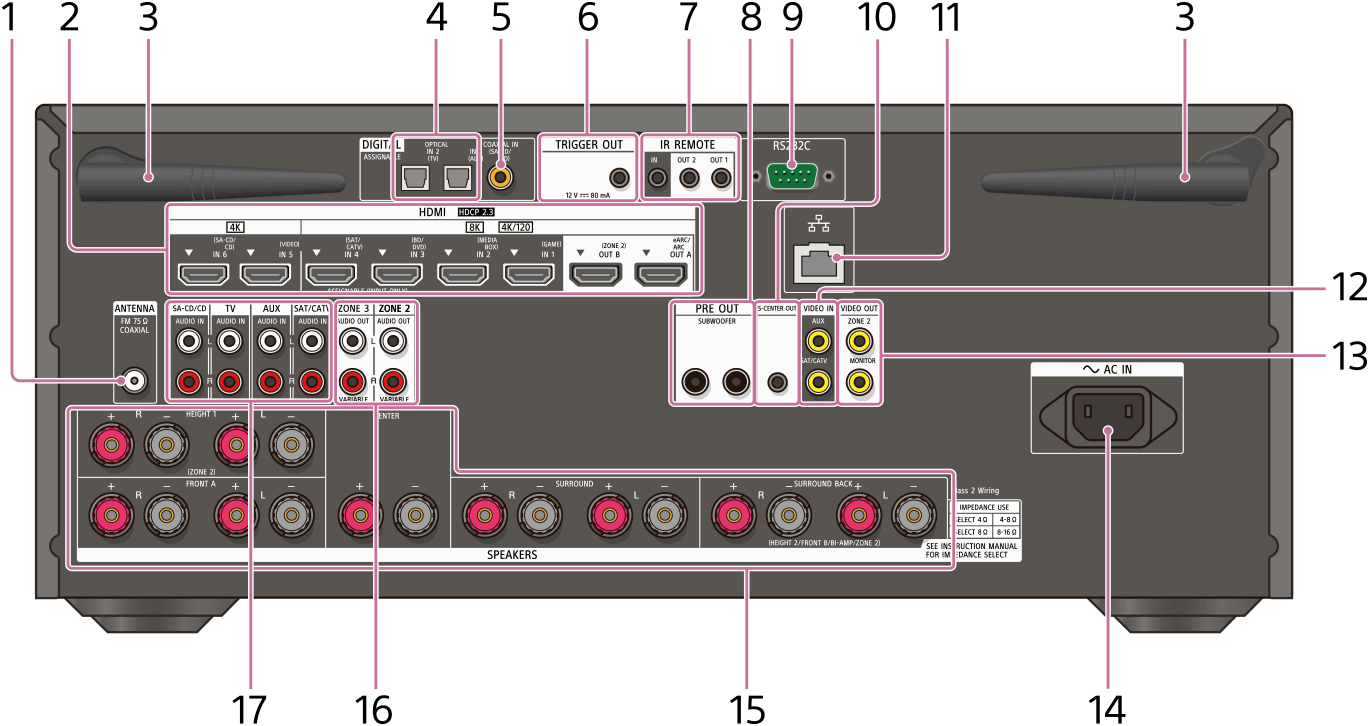

Ilustración que muestra la ubicación de cada parte del panel trasero del receptor.

  1. Terminal de FM ANTENNA

  2. Tomas HDMI IN/OUT

    Conecte dispositivos HDMI. Para ver las señales de video admitidas, consulte “Conexión de dispositivos con tomas HDMI”.

  3. Antena de LAN inalámbrica

  4. Tomas DIGITAL OPTICAL IN

  5. Toma COAXIAL IN (SA-CD/CD)

  6. Toma TRIGGER OUT

    Conecte para activar/desactivar el interbloqueo de la fuente de alimentación de otros equipos compatibles con TRIGGER de 12V o del amplificador/receptor de la zona 2 o zona 3.

  7. Tomas IR REMOTE IN/OUT

    • Puede controlar el receptor a distancia si conecta un repetidor de infrarrojos (no incluido) a la toma IR REMOTE IN.
    • Puede iniciar o detener la reproducción de dispositivos, como un reproductor de CD conectado al receptor, si conecta un control remoto de infrarrojos (no incluido) a la toma IR REMOTE OUT.

  8. Tomas PRE OUT

    Conecte a un altavoz potenciador de graves.

  9. Puerto RS232C (*1)

  10. Toma S-CENTER OUT

    Cuando el receptor esté conectado a la toma S-CENTER SPEAKER IN del televisor, puede emitir la parte central del sonido del receptor por los altavoces del televisor. Mediante el uso de esta conexión, puede hacer que el audio del televisor, como el diálogo, suene como si saliera de la pantalla del televisor. (Función de sincronización del centro acústico)

  11. Puerto LAN

  12. Tomas VIDEO IN

  13. Tomas VIDEO OUT

  14. Terminal de AC IN

    Conecte el cable de alimentación de CA proporcionado.

  15. Terminales de SPEAKERS

    Conecte a los altavoces.

  16. Tomas ZONE 2/ZONE 3 AUDIO OUT (VARIABLE)

  17. Tomas AUDIO IN

*1 Estos son los terminales de expansión de control para la instalación personalizada.
