Konfigurácia základnej činnosti

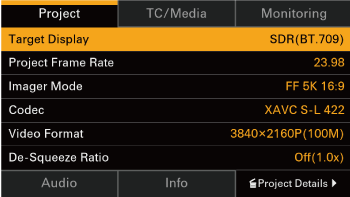

Pred začatím snímania nastavte základné fungovanie jednotky pomocou [Project] v ponuke tak, aby vyhovovalo konkrétnemu účelu použitia.
Režim snímača a formáty záznamu
Formáty záznamu (kodek, veľkosť snímky, frekvencia snímok) a dostupné frekvencie snímania sa líšia v závislosti od kombinácie nastavení [Project Frame Rate] a [Imager Mode] nasledovne.
XAVC HS-L 422 / XAVC HS-L 420 / XAVC S-L 422
| XAVC HS-L 422 | XAVC HS-L 420 | XAVC S-L 422 | |||
|---|---|---|---|---|---|
| [Project Frame Rate] | [Imager Mode] | 3840×2160P | 3840×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Pevne | Pevne | Pevne | – |
| FFc 4.5K 16:9 | Pevne | Pevne | Pevne | – | |
| 59.94/50 | FF 5K 16:9 | Až 120fps Až 60fps1) |
Až 120fps Až 60fps1) |
Až 120fps Až 60fps1) |
Až 240fps |
| FFc 4.5K 16:9 | Až 120fps | Až 120fps | Až 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Až 240fps | |
| 29.97/25 | FF 5K 16:9 | – | – | Až 120fps Až 60fps1) |
Až 240fps |
| FFc 4.5K 16:9 | – | – | Až 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Až 240fps | |
| 23.98 | FF 5K 16:9 | Až 120fps Až 60fps1) |
Až 120fps Až 60fps1) |
Až 120fps Až 60fps1) |
Až 240fps |
| FFc 4.5K 16:9 | Až 120fps | Až 120fps | Až 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Až 240fps | |
1)Keď je zapnuté dvojité zosilnenie
XAVC S-L 420 / XAVC S-I
| XAVC S-L 420 | XAVC S-I | |||||
|---|---|---|---|---|---|---|
| [Project Frame Rate] | [Imager Mode] | 3840×2160P | 1920×1080P | 4096×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Pevne | Pevne | – | – | – |
| FFc 4.5K 16:9 | Pevne | – | – | – | – | |
| S35 3.2K 16:9 | – | Pevne | – | – | – | |
| 59.94/50 | FF 5K 17:9 | – | – | Až 120fps Až 60fps1) |
– | – |
| FF 5K 16:9 | Až 120fps Až 60fps1) |
Až 240fps | – | Až 120fps Až 60fps1) |
Až 240fps | |
| FFc 4.5K 17:9 | – | – | Až 120fps | – | – | |
| FFc 4.5K 16:9 | Až 120fps | – | – | Až 120fps | – | |
| S35 3.2K 16:9 | – | Až 240fps | – | – | Až 240fps | |
| 29.97/25 | FF 5K 17:9 | – | – | Až 120fps Až 60fps1) |
– | – |
| FF 5K 16:9 | Až 120fps Až 60fps1) |
Až 240fps | – | Až 120fps Až 60fps1) |
Až 240fps | |
| FFc 4.5K 17:9 | – | – | Až 120fps | – | – | |
| FFc 4.5K 16:9 | Až 120fps | – | – | Až 120fps | – | |
| S35 3.2K 16:9 | – | Až 240fps | – | – | Až 240fps | |
| 23.98 | FF 5K 17:9 | – | – | Až 120fps Až 60fps1) |
– | – |
| FF 5K 16:9 | Až 120fps Až 60fps1) |
Až 240fps | – | Až 120fps Až 60fps1) |
Až 240fps | |
| FFc 4.5K 17:9 | – | – | Až 120fps | – | – | |
| FFc 4.5K 16:9 | Až 120fps | – | – | Až 120fps | – | |
| S35 3.2K 16:9 | – | Až 240fps | – | – | Až 240fps | |
| 24 | FF 5K 17:9 | – | – | Až 120fps Až 60fps1) |
– | – |
| FFc 4.5K 17:9 | – | – | Až 120fps | – | – | |
1)Keď je zapnuté dvojité zosilnenie
X-OCN / HDMI RAW
| X-OCN | HDMI RAW | ||||
|---|---|---|---|---|---|
| [Project Frame Rate] | [Imager Mode] | LT | C1 | C2 | |
| 59.94/50 | FF 5K 3:2 | Pevne | Pevne | Pevne | – |
| FF 5K 17:9 | Pevne | Pevne | Pevne | – | |
| FF 5K 16:9 | Pevne | Pevne | Pevne | – | |
| FFc 4.5K 17:9 | – | – | – | Pevne | |
| FFc 4.5K 16:9 | – | – | – | Pevne | |
| FFc 3.8K 16:9 | Pevne | Pevne | Pevne | – | |
| 29.97/25 | FF 5K 3:2 | Pevne | Pevne | Pevne | – |
| FF 5K 17:9 | Pevne | Pevne | Pevne | – | |
| FF 5K 16:9 | Pevne | Pevne | Pevne | – | |
| FFc 4.5K 17:9 | – | – | – | Pevne | |
| FFc 4.5K 16:9 | – | – | – | Pevne | |
| FFc 3.8K 16:9 | Pevne | Pevne | Pevne | – | |
| 23.98 | FF 5K 3:2 | Pevne | Pevne | Pevne | – |
| FF 5K 17:9 | Pevne | Pevne | Pevne | – | |
| FF 5K 16:9 | Pevne | Pevne | Pevne | – | |
| FFc 4.5K 17:9 | – | – | – | Pevne | |
| FFc 4.5K 16:9 | – | – | – | Pevne | |
| FFc 3.8K 16:9 | Pevne | Pevne | Pevne | – | |
| 24 | FF 5K 3:2 | Pevne | Pevne | Pevne | – |
| FF 5K 17:9 | Pevne | Pevne | Pevne | – | |
| FF 5K 16:9 | Pevne | Pevne | Pevne | – | |
| FFc 4.5K 17:9 | – | – | – | Pevne | |
| FFc 3.8K 16:9 | Pevne | Pevne | Pevne | – | |

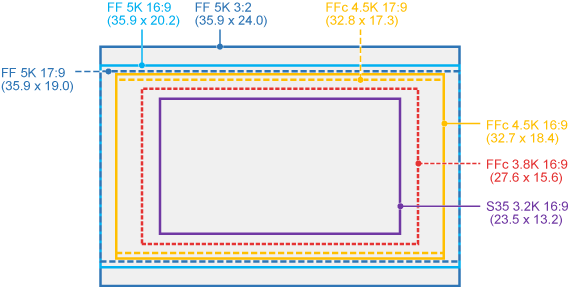

Efektívna veľkosť obrázka
Táto jednotka podporuje snímanie v nasledujúcich efektívnych rozmeroch snímok (jednotky: mm).
| [Imager Mode] | Efektívne obrazové body |
|---|---|
| FF 5K 3:2 | 4992×3328 |
| FF 5K 16:9 | 4992×2808 |
| FF 5K 17:9 | 4992×2632 |
| FFc 4.5K 16:9 | 4552×2560 |
| FFc 4.5K 17:9 | 4552×2400 |
| FFc 3.8K 16:9 | 3840×2160 |
| S35 3.2K 16:9 | 3264×1836 |
