Jednotka rukoväti XLR (len ILME-FX5)

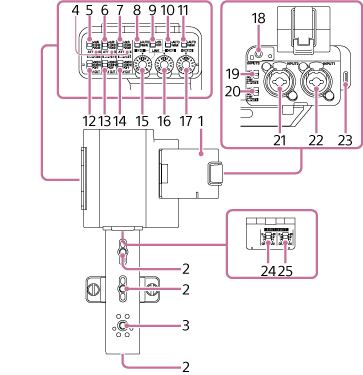

Ilustrácia jednotky rukoväti XLR. Na obrázku je znázornená jednotka pripevnená ku kamere s dielom, ktorý sa pripája ku kamere smerujúcej dopredu. Diely 2, 3, 2 (2 miesta), 24 a 25 sú na prednej strane zospodu nahor. Diel 1 vpredu vpravo je držiak mikrofónu. Diely 18 až 23 sú umiestnené proti smeru hodinových ručičiek na hornej strane zľava. Diely 5 až 11 sa nachádzajú na hornej strane ovládacích prvkov na ľavej strane, zľava doprava. Diely 12 až 17 sa nachádzajú na spodnej strane ovládacích prvkov na ľavej strane, zľava doprava. Diel 4 (viacero pozícií) sa nachádza medzi dvoma radmi ovládacích prvkov.

  1. Držiak mikrofónu

  2. Otvory pre skrutky na upevnenie príslušenstva

    Kompatibilné so skrutkami 1/4-20 UNC (dĺžka 8,0 mm alebo menej).

  3. Upevnenie sánok na príslušenstvo/Otvor pre skrutku na upevnenie príslušenstva

    Kompatibilné so skrutkami 1/4-20 UNC (dĺžka 7,5 mm alebo menej).

  4. Kontrolka preťaženia (OL)

    Rozsvieti sa, keď je vstupný zvuk príliš hlasný, čo by mohlo spôsobiť analógové prebudenie. Nastavte vstupnú úroveň pomocou prepínača ATT na pripojenom zariadení alebo na jednotke rukoväti tak, aby bola úroveň zvuku v rozsahu, v ktorom sa kontrolka nerozsvieti.

  5. Prepínač ATT (INPUT1)

    Nastaví referenčnú vstupnú úroveň pre konektor INPUT1. Táto funkcia je aktivovaná, ak je prepínač INPUT1 (LINE/MIC/MIC+48V) nastavený do polohy „MIC“ alebo „MIC+48V“.

  6. Prepínač ATT (INPUT2)

    Nastaví referenčnú vstupnú úroveň pre konektor INPUT2. Táto funkcia je aktivovaná, ak je prepínač INPUT2 (LINE/MIC/MIC+48V) nastavený do polohy „MIC“ alebo „MIC+48V“.

  7. Prepínač ATT (INPUT3)

    Nastaví referenčnú vstupnú úroveň pre konektor INPUT3.

  8. Prepínač AUTO/MAN (CH1)

    Vyberie spôsob nastavenia (automatický/ručný) výstupnej úrovne zvuku na kanáli CH1.

  9. Prepínač LINK

    Ak je prepínač LINK nastavený do polohy „ON“ a tiež prepínač AUTO/MAN (CH1) do polohy „MAN“, môžete pomocou otočného kolieska AUDIO LEVEL (CH1) nastaviť úroveň nahrávania zvuku pre kanály CH1 aj CH2.

    Ak je prepínač AUTO/MAN (CH1) nastavený do polohy „AUTO“, nastaví sa aj CH2 do polohy „AUTO“, avšak táto operácia sama o sebe nespôsobí prepojenie úrovne zvukového záznamu pre kanály CH1 a CH2. Ak chcete prepojiť kanály, nastavte [Audio] – [Audio Input] – [CH1&2 AGC Mode] alebo [CH3&4 AGC Mode] na [Stereo] v úplnej ponuke.

  10. Prepínač AUTO/MAN (CH2)

    Vyberie spôsob nastavenia (automatický/ručný) výstupnej úrovne zvuku na CH2.

  11. Prepínač AUTO/MAN (CH3/4)

    Vyberie spôsob nastavenia (automatický/ručný) výstupnej úrovne zvuku na CH3 a CH4.

  12. Prepínač LOW CUT (INPUT1)

    Tlmí nízkofrekvenčné zložky zvukového signálu prichádzajúceho z konektora INPUT1, čím sa znižuje nežiaduci šum.

    Táto funkcia je aktivovaná, ak je prepínač INPUT1 (LINE/MIC/MIC+48V) nastavený do polohy „MIC“ alebo „MIC+48V“.

  13. Prepínač LOW CUT (INPUT2)

    Tlmí nízkofrekvenčné zložky zvukového signálu prichádzajúceho z konektora INPUT2, čím sa znižuje nežiaduci šum.

    Táto funkcia je aktivovaná, ak je prepínač INPUT2 (LINE/MIC/MIC+48V) nastavený do polohy „MIC“ alebo „MIC+48V“.

  14. Prepínač LOW CUT (INPUT3)

    Tlmí nízkofrekvenčné zložky zvukového signálu prichádzajúceho z konektora INPUT3, čím sa znižuje nežiaduci šum.

  15. Koliesko AUDIO LEVEL (CH1)

    Nastaví úroveň výstupu zvukového záznamu na CH1.

  16. Koliesko AUDIO LEVEL (CH2)

    Upravuje úroveň nahrávania zvuku na CH2.

  17. Koliesko AUDIO LEVEL (CH3/4)

    Nastaví úroveň výstupu zvukového záznamu na CH3 a CH4.

  18. Konektor INPUT3 (stereofónny minikonektor Ø3,5 mm, kompatibilný s napájaním cez konektor)

  19. Prepínač INPUT2 (LINE/MIC/MIC+48V)

    Zmení typ zariadenia pripojeného ku konektoru INPUT2.

  20. Prepínač INPUT1 (LINE/MIC/MIC+48V)

    Zmení typ zariadenia pripojeného ku konektoru INPUT1.

  21. Konektor INPUT2 (typ XLR/TRS*, 3-pinový, samica, kompatibilný s fantómovým napájaním +48 V)

    *3-pólový konektor (špička: fáza, krúžok: nulový vodič, objímka: uzemnenie)

  22. Konektor INPUT1 (typ XLR/TRS*, 3-pinový, samica, kompatibilný s fantómovým napájaním +48 V)

    *3-pólový konektor (špička: fáza, krúžok: nulový vodič, objímka: uzemnenie)

  23. Konektory USB Type-C

    Konektor slúžiaci na aktualizáciu firmvéru jednotky rukoväti XLR.

    Poznámka

    • USB audio výstup nie je podporovaný. Napájanie cez USB (vrátane USB PD) nie je podporované.

  24. Prepínač INPUT SELECT (CH1/CH2)

    Nastaví vstupné kanály (CH1/CH2) na konektor MI.

  25. Prepínač INPUT SELECT (CH3/CH4)

    Nastaví vstupné kanály (CH3/CH4) na konektor MI.
