Obrazovka ponuky

Na obrazovke ponuky môžete skontrolovať nastavenia a stav jednotky.

Zobrazenie ponuky

  • Stlačte tlačidlo MENU.

Prepnutie obrazovky ponuky

Vyberte položku (1 až 6) na obrazovke, aby sa zobrazila príslušná obrazovka.

Ak máte vybranú položku, môžete medzi obrazovkami prepínať aj otáčaním multifunkčného voliča alebo multifunkčného kolieska doľava alebo doprava.

Stlačením položky 6 na obrazovke vybranej kategórie sa zobrazí úplná ponuka pre danú kategóriu.

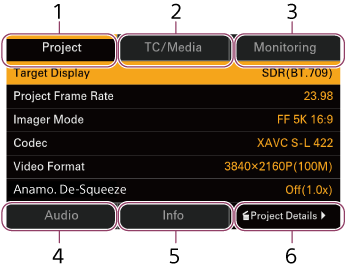

Ilustrácia znázorňujúca názvy položiek 1 až 6 na obrazovke ponuky.

Ukončenie ponuky

  • Stlačte tlačidlo MENU.

Zmena nastavenia

Keď je zobrazená obrazovka ponuky, stlačte multifunkčný volič alebo multifunkčné koliesko, aby ste mohli vybrať položku nastavení na obrazovke.

Položky môžete vyberať aj priamo pomocou dotykového ovládania.

Kategória [Project]

Slúži na nastavenie a kontrolu základných nastavení a formátu záznamu.

Zobrazená položka Popis Príslušná položka v úplnej ponuke
[Target Display] Nastaví video štandard pre nahrávanie/výstup v režime snímania [Custom]. [Base Setting] – [Target Display]
[Input Color Space] Nastaví farebný rozsah. [Base Setting] – [Cine EI/Flexible ISO Setting] – [Input Color Space]
[Project Frame Rate] Nastaví snímkovaciu frekvenciu projektu. [Rec Format] – [Project Frame Rate]
[Imager Mode] Nastaví efektívnu veľkosť obrázka. [Rec Format] – [Imager Mode]
[Codec] Nastaví kodek. [Rec Format] – [Codec]
[Video Format] Nastavuje formát záznamu. [Rec Format] – [Video Format]
[Anamo. De-Squeeze] Nastaví pomer pre zmenu veľkosti obrazu zobrazeného na zadanom výstupnom zariadení pri snímaní s anamorfným objektívom. [Anamo. De-Squeeze] – [Ratio]

Kategória [TC/Media]

Slúži na nastavenie a kontrolu hodnoty časového kódu a formátu TC.

Zobrazená položka Popis Príslušná položka v úplnej ponuke
[TC Mode/Run] Nastavuje prevádzkový režim časového kódu. [Timecode] – [Mode] / [Run]
[TC Display] Prepína zobrazenie časových údajov. [TC Display] – [Time Data Display]
[TC Setting] Nastaví časový kód na ľubovoľnú hodnotu. Resetuje časový kód na 00:00:00:00. Nastavuje formát časového kódu. [Timecode] – [Manual Setting] / [Reset] / [TC Format]
[Camera ID] Nastaví ID kamery používané pri generovaní názvov klipov. [Clip Name Format] – [Camera ID]
[Reel Number] Nastaví číselnú časť [Reel Number], ktorá sa používa pri generovaní názvov klipov. [Clip Name Format] – [Reel Number]
[Camera Position] Nastaví predponu čísla záberu, ktorá sa používa pri vytváraní názvov klipov. [Clip Name Format] – [Camera Position]
[Clip Name] Zobrazí časť názvu klipu, ktorá obsahuje názov, ak je položka [Auto Naming] nastavená [Title]. [Clip Name Format] – [Title Name Settings]
[Format Media] Naformátuje pamäťovú kartu v zásuvke A alebo B. [Format Media] – [Media(A)] / [Media(B)]

Kategória [Monitoring]

Túto funkciu použite na nastavenie a kontrolu formátu signálu, zobrazenia na obrazovke a stavu prekrývania značiek na externých výstupoch HDMI, LCD monitora a hľadáčika.

Zobrazená položka Popis Príslušná položka v úplnej ponuke
[LCD/VF] [Frame Line] Vyberie rámček, ktorý sa zobrazí ako prekrývajúci obraz na LCD monitore a v hľadáčiku. [Frame Line]
[HDMI] [Output Format] Nastaví rozlíšenie výstupu HDMI. [Output Format]
[Info. Disp.] Zapína alebo vypína výstup obrazu na obrazovku cez rozhranie HDMI. [Output Display]
[Frame Line] Vyberá informácie, ktoré sa majú zobraziť ako prekrývací obraz na výstupe HDMI. [Frame Line]
[IP] [Output Format] Zobrazuje rozlíšenie streamovania. [Stream] – [RTMP/RTMPS 1] až [RTMP/RTMPS 3] – [Resolution]
[Stream] – [SRT-Caller 1] až [SRT-Caller 3] – [Resolution]
[Info. Disp.] Zobrazuje stav informácií, ktoré sa premietajú na obraz v priebehu streamovania ([Off] (pevné)). –
[Frame Line] Zobrazuje stav čiar rámčeka atď., ktoré sa premietajú na obraz v priebehu streamovania ([Off] (pevné)). –

Kategória [Audio]

Slúži na nastavenie a kontrolu zvukových zdrojov, úrovní a ďalších nastavení.

Zobrazená položka Popis Príslušná položka v úplnej ponuke
Vstupy [CH1 Level Control] až [CH4 Level Control] Zapne alebo vypne automatické nastavenie. [Audio Input] – [CH1 Level Control] až [CH4 Level Control]
[CH1 Input Level] až [CH4 Input Level] Nastavuje vstupnú úroveň nahrávacích kanálov. [Audio Input] – [CH1 Input Level] až [CH4 Input Level]
[Audio Rec Format] (CH1 až CH4) Zobrazuje formát zvukového záznamu. [Audio Rec Format] – [Audio Rec Format]
[32bit float WAV Rec] (CH1 až CH4) Zobrazuje stav nahrávania 32-bit float audio údajov. [32bit float WAV Rec] – [Setting]
[CH1 Input Select] až [CH4 Input Select] Prepne zdroj vstupu. [Audio Input] – [CH1 Input Select] až [CH4 Input Select]
[CH1 Wind Filter] až [CH4 Wind Filter] Nastaví filter na potlačenie šumu vetra v mikrofóne. [Audio Input] – [CH1 Filter] až [CH4 Filter] – [Wind Filter]
[Noise Cut Filter] (CH1 až CH4) Nastaví potlačenie šumu. [Audio Input] – [CH1 Filter] až [CH4 Filter] – [Noise Cut Filter]
[Audio Input Level] Nastavuje úroveň zvukového vstupu. [Audio Input] – [Audio Input Level]
Výstupy [HDMI Out CH] Nastaví kombináciu výstupných zvukových kanálov buď len pre rozhranie HDMI, alebo pre rozhranie HDMI a streamovanie. [Audio Output] – [HDMI Out CH]
[Volume] Nastaví úroveň monitorovacieho zvuku na konektore pre slúchadlá a pre zabudovaný reproduktor. [Audio Output] – [Volume]
[Monitor CH] Nastaví výstup zvukového kanála na konektor pre slúchadlá a zabudovaný reproduktor. [Audio Output] – [Monitor CH]

Kategória [Info]

Slúži na kontrolu stavu jednotky, nosiča a akumulátora.

Č. Strana Popis
1 [Camera Condition] Zobrazuje varovné a chybové hlásenia. Ak nie sú k dispozícii žiadne správy, v hornej časti displeja sa zobrazí hlásenie „All Systems are OK“.
2 [Firmware] Zobrazí sériové číslo a verziu firmvéru jednotky.
3 [System]

Zobrazí nasledujúce informácie o systéme.

  • Nastaviť dátum a čas
  • Detekčná teplota snímača
  • Počítadlo prevádzkových hodín
4 [Battery]

Zobrazuje nasledujúce informácie o akumulátore.

  • Typ akumulátora
  • Zostávajúca kapacita akumulátora
  • Stav akumulátora
  • Verzia akumulátora
  • Dátum výroby
  • Port USB s funkciou Power Delivery
  • Typ napájania
5 [Media] Zobrazuje informácie o zostávajúcej kapacite, zostávajúcom čase nahrávania a životnosti pamäťových kariet.
6 [Lens]

Zobrazí nasledujúce informácie o nasadenom objektíve.

  • Názov modelu objektívu
  • Sériové číslo objektívu
  • Clonové číslo objektívu
  • Ohnisková vzdialenosť
  • Zaostrovacia vzdialenosť
  • Hĺbka záberu

Poznámka

  • Zaostrovacia vzdialenosť zobrazená na obrazovke je orientačná.
