Horná strana

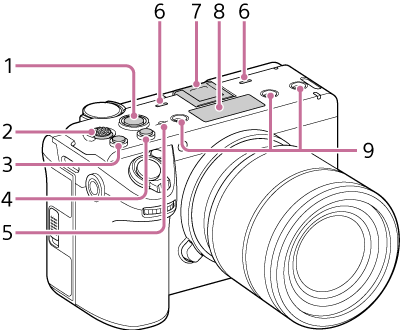

Ilustrácia hornej časti kamery. Umiestnenie jednotlivých dielov na hornej strane je znázornené tak, že strana, na ktorej je pripevnený objektív, smeruje dopredu. Diel 8 sa nachádza v strede vpredu hore a diel 9 (3 miesta) po oboch stranách. Diel 7 sa nachádza za dielom 8. Diel 6 (2 miesta) sa nachádza po oboch stranách dielu 7. Diely 1 až 4 sa nachádzajú proti smeru hodinových ručičiek na hornej strane vľavo od objektívu.

  1. Tlačidlo nahrávania START/STOP

    Nahrávanie spustíte stlačením tlačidla nahrávania START/STOP, čím sa rozsvieti kontrolka. Opätovným stlačením a po zhasnutí kontrolky zastavíte nahrávanie.

  2. Multifunkčný volič

    Používa sa na prevádzku automatického zaostrovania a obsluhu ponuky. Posúva kurzor v 8 smeroch a po stlačení vyberá/potvrdzuje hodnoty.

  3. Priraditeľné tlačidlo 3
  4. Priraditeľné tlačidlo 2

  5. Indikátor polohy obrazového snímača

    Snímač obrazu premieňa svetlo na elektrické signály. Poloha povrchu snímača je označená symbolom (indikátor polohy obrazového snímača). Ak chcete presne zmerať vzdialenosť od objektu, zmerajte vzdialenosť vzhľadom na túto čiaru.

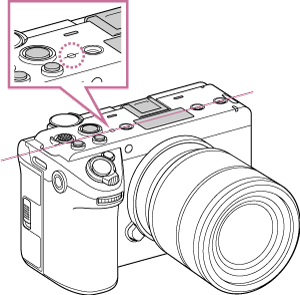

    Ilustrácia polohy obrazového snímača. Značka (5. položka) v ľavom hornom rohu kamery označuje polohu obrazového snímača.

  6. Interný mikrofón

    Mikrofón na nahrávanie okolitého zvuku.

  7. Univerzálna pätica

    Slúži na pripevnenie jednotky rukoväti XLR a ďalšieho príslušenstva (predáva sa samostatne).

    Podrobnosti o príslušenstve podporovanom univerzálnou päticou získate od vášho obchodného zástupcu.

  8. Konektor VF

    Pripojte k hľadáčiku DVF-EL1 (predáva sa samostatne).

  9. Otvor pre skrutku príslušenstva

    Kompatibilné so skrutkami 1/4-20 UNC

    Pri montáži príslušenstva použite skrutku s dĺžkou 5,5 mm alebo kratšiu. Ak použijete skrutku, ktorá je dlhšia ako 5,5 mm, príslušenstvo nebude možné pevne pripevniť k jednotke a jednotka sa môže poškodiť.
